电力承试五级资设备选型

时间：2019-12-07

电力承试五级资设备选型

微机继电保护测试仪运用现代微电子技术和电力电子技术而实现的一种小型化微机继电保护测试仪，它采用DSP和开关放大器技术，单机独立运行功能强大，再配以PC软件，使其能联接电脑运行，而其体积和重量只有传统测试仪的一半。
微机继电保护测试仪有标准的四相电压，三相电流同时输出，电压125V/相，电流40A/相。三相电流并联可达120A。满足现场试验要求。既可对传统的继电器及保护装置进行试，也可对现代微机保护进行各种试验，特别是对变压器差动保护和备自投装置，试验更加方便。

功能特点
    1、满足现场试验要求，,既可对传统的继电器及保护装置进行试，也可对现代微机保护进行各种试验，特别是对变压器差动保护和备自投装置，试验更加方便。
    2、达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。
    3、单机独立运行，内置高性能工控机，主频300--600MHz，内存512M，硬盘4--12G，运行WindowsXP操作系统。
    4、采用拉丝不锈钢面板，不锈钢键盘，同时采用触摸式鼠标，克服了轨迹球鼠标操作不灵活、容易损坏的缺点，并选用8.4寸，分辨率为800×600的TFT真彩显示屏，使得单机整体操作方便自如，经久耐用。
    5、主控扳采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，改善了波形的质量，提高了测试仪的精度。
    6、功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。
    7、采用USB接口直接和PC机通讯，无须任何转接线，方便使用。
    8、可连接笔记本电脑运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。
    9、具备GPS同步试验功能。装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验。
    10、配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。
    11、具有软件自校准功能，避免了要打开机箱通过调整电位器来校准精度，从而提高了精度的稳定性

江苏电力承试五级资设备选型

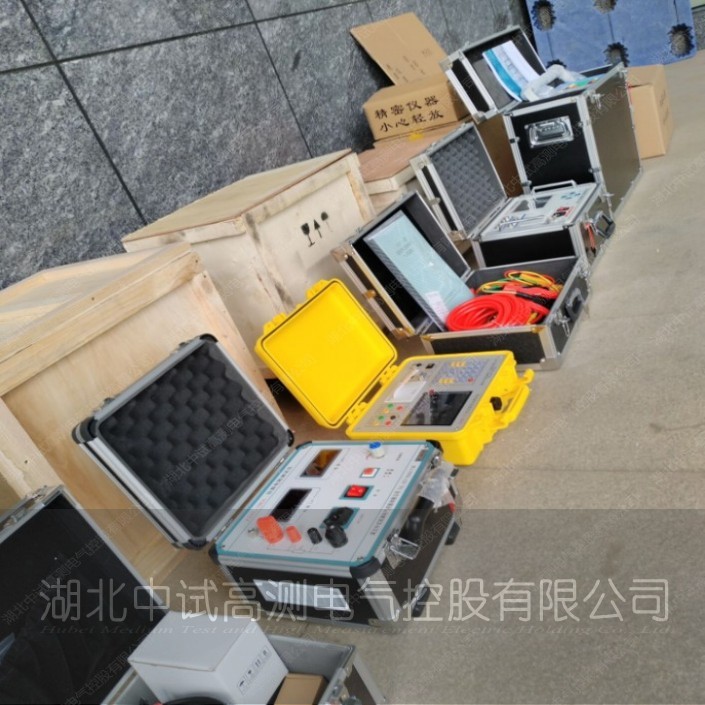

五级电力设备承试清单

序号	机具设备名称	单位	数量	规格
一	高压发生设备
1	直流髙压发生器	套	1	DC： 60kV/2mA
2	工频耐压试验装置	套	1	AC： 5kVA/50kV
3	变频串联谐振试验成套奘詈	套	1	75kVA/75kV/lA 30〜300HZ
二	电气测量仪器
1	回路电阻测试仪	台	1	DC： ^100A
2	三相继电保护测试仪	台	1	三相电压电流各2组
3	互感器伏安特性测试仪	台	1	500V/
4	接地电阻测试仪	台	1
5	变压器直流电阻测试仪	台	1	DC：多10A
6	变压器变比测试仪	台	1 .	数字式0. 5级
7	断路器特性测试仪	台	1
三	常用仪器仪表
1	兆欧表	只	1	DC： 2500V
2	兆欧表	只	1	DC： 500V
3	数字式双钳相位伏安表	只	1	测量电流1mA〜
