变频串联谐振交流耐压实验要求说明书

产品概述

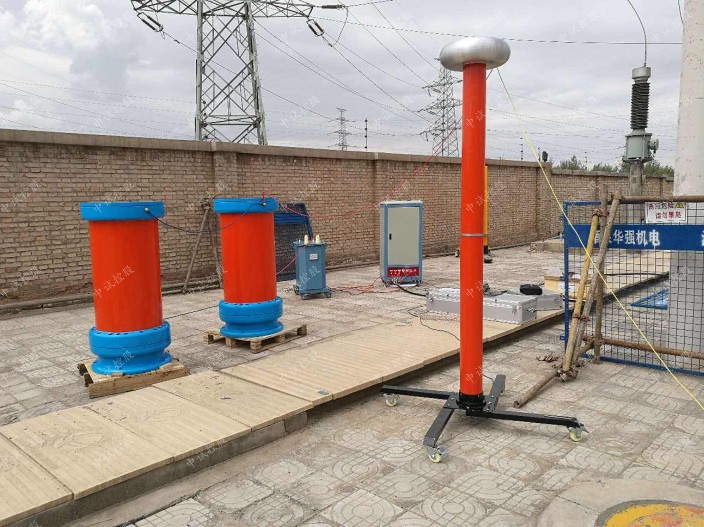

该中试控股仪器主要针对 10kV、35kV、110kV、220kV、变电站及线路等所有电气 主设备的交流耐压试验设计制造。电抗器采用多只分开设计，既可满足高电 压、小电流的设备试验条件要求，又能满足低电压的交流耐压试验要求，具 有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单 位理想的耐压设备。 该仪器主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。

串联谐振在电力系统中应用的优点：

 1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容 谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有 功消耗的部分，因此，试验所需的电源功率只有试验容量的 1/Q。

2、中试控股设备的重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功 率调压仪器和普通的大功率工频试验变压器，而且，谐振激磁电源只需 试验容量的 1/Q，使得系统重量和体积大大减少，一般为普通试验仪器的 1/10-1/30。

 3、改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的 波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击 穿。

4、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被 击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的 1/Q。而并 联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍， 两者相比，短路电流与击穿电流相差数百倍。所以，串联谐振能有效的 找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。

5、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压 ZS变频串联谐振 也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在 再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的 间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。

调频谐振仪器主要功能及其技术特点：

1、仪器具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压 过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下 闪络电压值，以供试验分析。

2、整个仪器单件重量很轻，最大不超过 65kg，便于现场使用。

 3、仪器具有三种工作模式，方便用户根据现场情况灵活选择，提高试验 速度。 工作模式为：全自动模式、手动模式、自动调谐手动升压模式.

 4、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别 和查找。

 5、中试控股仪器自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向 上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是 否找到谐振点。

 6、中试控股采用了 DSP 平台技术，可以方便的根据用户需要增减功能和升级，也使 得人机交换界面更为人性化。

串联谐振耐压试验仪主要技术参数

（一）串联谐振耐压试验仪技术指标 1．输出电压波形畸变率：<1.0％ 2. 允许连续工作时间：额定条件下一次性工作 15 分钟。 3．仪器自身品质因数：Q>50 4．电缆和发电机试验时满负荷下品质因数：Q>30（与负载相关） 5．主变压器和线路试验满负荷时品质因数：Q>30（与负载相关） 6．输入电源：三相 380V 或单相 220V，当电源为 380V 时，可做额定负 载试验；当电源为 220V 时，只可做 1/2 负载试验。 7．频率调节范围：20Hz～300Hz 8．系统测量精度：1.5％ 9．仪器具有过压、过流、零位启动、闪络保护等保护功能 （三）设备遵循标准 GB50150-2006 《电气仪器安装工程电气设备交接试验标准》 DL/T849.6-2004 《电力设备专用测试仪器通用技术条件第 6 部分：高压谐振 试验仪器》 JB/T9641-1999 《试验变压器》 GB10229 《电抗器》 GB/T.311-1997 《高压输变电设备的绝缘与配合》 DL/T846-2004 《高电压测试设备通用技术条件》 GB4793-1984 《电子测量仪器安全要求》 GB2900 《电工名词术语》 GB4208 《外壳防护等级》 GB191 《包装贮运标志》 GB/T16927-1997 《高电压试验技术》

设备主要配置及技术参数说明： 1.变频电源(一台)： 1.1 技术参数 1.1.1 额定功率：5.5-500kW； 1.1.2 输入电压：三相 380V±5% 或单相 220V±5% 45～65Hz，当电源为 380V 时，可做额定负载试验；当电源为 220V 时，只可做 1/2 负载试验。

 1.1.3 输出电压：0～400V 可调

1.1.4 输出电压频率：20～300Hz

1.1.5 频率调节:0.1Hz 步进可调

1.1.6 频率不稳定度:≤0.02%

1.1.7 输出电流：13～1250A

1.2 性能特点：

1.2.1 放置方式:变频电源的放置为纵向和横向,特别适合现场操作及观 察。

1.2.2防震保护:内外部具备特殊减震橡胶支撑脚和保护铝箱,可有效减缓 运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定 性和可靠性。

1.2.3 参数显示：触摸或外接鼠标大屏幕液晶界面显示系统。 可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频 率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪 络保护、阶段升压及阶段计时、操作模式切换、电容，电感，频率互换计算、参数查询等, 还可显示频率曲线、电压曲线等可直 观地判断当次试验谐振频率准确及稳定性。

1.2.4 参数设置：大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数的设 置。可对起始频率、终止频率、起始电压、阶段升压和计时、测 量分压器变比、激励变变比、过压保护、过流保护、闪络保护、 试验模式、电容电感频率互换计算、参数设置提示以及帮助等参 数进行设置或选择。

1.2.5 试验模式：触摸屏和外接鼠标操作，有全自动、半自动、手动三种 运行状态。具备升压、调谐（含手动、自动）、分段加压和计时、 运行状态、模式切换、故障提示、电容电感频率互换计算功能等。

1.2.6 保护功能及其信息提示：具备高压过压保护、低压过流、过流保护， 以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保 护功能。

1.2.7 数据存储功能：试验结果保存、打印、上传、回查等。 a、试验结果：手动或自动试验完毕后，在试验结果界面中可显示 出试验时的详细参数，当试验发生中断时，可提示中断状态。可将 参数保存在存储器中，该存储器为非易失存储器，可保存 50 次试 验记录。 b、数据查询：可将已保存的试验结果数据显示到屏幕上。同时具 有 USB 接口，可将数据输出打印或利用设备所携带打 印机打印。

1.2.8 自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟 踪并维持稳定的试验电压，电压稳定度可达 1.5%。

调频范围及频率分辨率均可设定：调频范围可设为 20～300Hz、 45～100Hz、50Hz、按需设置，可加快调谐过程；频率分辨率根据 需要，可预设为 0.1Hz、0.05Hz、0.02Hz、或 0.01Hz，在调谐效 率与调谐精准度之间取得优化平衡。 频率调节分为粗调和细调，并可自动寻找试验谐振点，保证谐振 频率在整个试验过程中不发生漂移。

2. 高压电抗器

2.1 技术参数

2.1.1 额定工作电压：0-1000kV

2.1.2 额定工作电流：1-10A

2.1.3 额定电感量：30-600H

2.1.4 连续工作时间：15min

2.1.5 温 升：小于 60 度

 2.1.6 工作频率：20~300Hz

2.2 性能特点

2.2.1 电抗器的设计采用铁芯式结构，漆包导线绕组，干式或油浸式自 冷。电抗器可以自由方便叠装及吊装。环氧树脂绝缘筒外壳，具 有足够的电气、机械强度、必要的散热能力以及油热胀冷缩的裕 度。电抗器外壳自带底座，与另一节电抗器上端采用。外壳喷涂 橘红色绝缘漆。

2.2.2 电抗器外壳自带底座，与另一节电抗器上端采用采用卡槽结合， 方便现场使用。
