变频串联谐振介绍

时间：2019-11-24

变频串联谐振装置沟通耐压实验设备、变频串联谐振、变频串联谐振、串联谐振、调频串联谐振、串联谐振耐压实验设备、串联谐振实验设备、电缆耐压实验设备、工频耐压实验设备、高压交联电缆沟通耐压实验设备、沟通耐压实验设备、调频谐振、调频串联谐振沟通耐压实验设

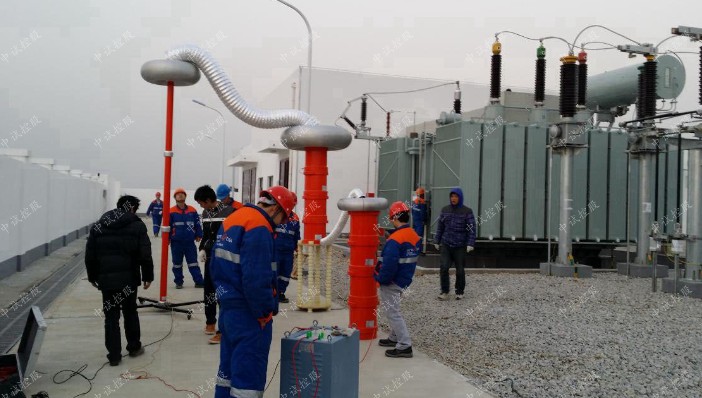

变频串联谐振由变频电源、激磁变压器、电抗器和电容分压器构成。被试品的电容与电抗器构成串联谐振衔接方法；分压器并联在被试品上，用于丈量被试品上的谐振电压，并作过压维护信号；调频功率输出经鼓励变压器耦合给串联谐振回路，供给串联谐振的鼓励功率。变频串联谐振实验设备是运用串联谐振原理，使用励磁变压器激起串联谐振回路，调理变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。变频谐振实验设备广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性实验。

首要用于以下方面：　　

1、6kV-500kV高压交联电缆的沟通耐压实验　　

2、发电机的沟通耐压实验　　

3、GIS和SF6开关的沟通耐压实验　　

4、6kV-500kV变压器的工频耐压实验　　

5、其它电力高压设备如母线，套管，互感器的沟通耐压实验

变频串联实验设备的长处　　

1.操作简略，体积小，分量轻，十分便利现场使用及搬运（体积与分量约为传统实验变压器的1/10～1/30；　

2.对现场电源请求低；　　

3.实验等效性好；　　

4.特有低谐波专利技术，武高所实测谐波含量低于0.3%，远低于国标不大于5%的请求,极大的维护了主变、发电机等设备不受高压谐波损害；　　

5.经过权威机构--武汉高压研究所严厉的型式实验判定，确保人员及设备安全；在东北电科院组织的2008年全国设备大比武中独占鳌头；　　

6.契合国标请求有监测峰值功用，可实时监测高压实验波形；　　

7.一键鼠标旋钮式操作，大液晶屏幕，“傻瓜式”简略易用；　　

8.自带微型打印机，随时打印保留实验数据；

商品参数

1、谐振电压波型：正弦波，波形畸变率＜1.0%

2、输出频率：30～300Hz

3、作业制：满功率输出下，接连作业时间60min

4、质量要素：30～90

5、输入作业电源：单相380/220V±10%，工频50Hz±5%

6、环境温度：－10℃～+50℃

7、相对湿度：＜95%，无凝露情况

8、适用范围：

1）电缆变频谐振设备；

2）发电机工频耐压实验设备；

3）变电站电气设备沟通耐压实验设备；

4）CVT查验用谐振升压设备。

根本类型	适用范围（10kV、35kV、110kV、220kV、500kV电压等级变电站电气设备沟通耐压实验，实验频率：30～300Hz）
根本类型	变频源	揩振电抗器	鼓励变压器	电容分压器	适用范围
50/50/25	3kW	25kV/1A 两台（干式）	3kVA （干式）	50kV	1000kVA及以下10kV电力变 10kV开关、母线、PT/、CT等 10kV（300 mm²）电缆≤1km
108/108/27	5kW	27kV/1A 四台（干式）	5kVA （干式）	110kV	31500kVA及以下35kV电力变 35kV开关、母线、PT、CT等 10kV（300 mm²）电缆2km 35kV（300 mm²）电缆0.5km
200/200/50	10kW	50kV/1A 四台（干式）	10kVA （干式）	200kV	50000kVA及以下110kV 电力变 110kV GIS、PT、CT等（预防性实验） 35kV（300 mm²）电缆≤1.0km 10kV（300 mm²）电缆≤2.0km
270/270/45	15kW	45kV/1A 六台（干式）	15kVA （干式）	300kV	50000kVA及以下110kV 电力变 110kV GIS、开关、PT、CT等 35kV（300 mm²）电缆≤1.2km 10kV（300 mm²）电缆≤3km
800/400/50	30kW	50kV/2A 八台（干式）	30kVA （干式）	400kV	80000kVA及以下220kV电力变 50000kVA及以下110kV电力变 220kV GIS、PT、CT、 110kV开关、GIS、PT、CT、等 35kV（300 mm²）电缆≤2km 110kV（400 mm²）电缆≤0.7km
800/400/50	30kW	100kV/2A 四台（油浸式）	30kVA （油浸式）	400kV
1600/800/200	60kW	200kV/2A 四台（油浸式）	60kVA （油浸式）	800kV	80000kVA及以下220kV电力变 50000kVA及以下110kV电力变 500kV GIS、PT、CT等 220kV开关、GIS、PT、CT等 110kV（400 mm²）电缆≤1.5km 220kV（400
