电流互感器与电压互感器

结构原理：一次绕组串联在主电路中或

直接利用一次母线；二次绕组所接仪表、继电器均串联。

I2N=5A或1A

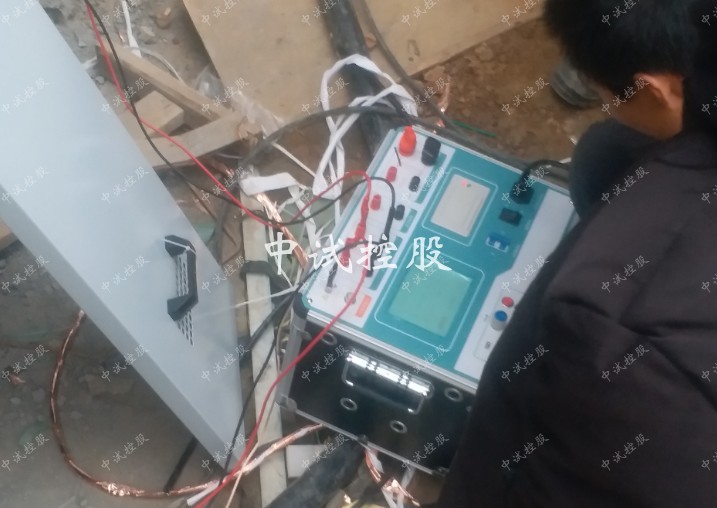

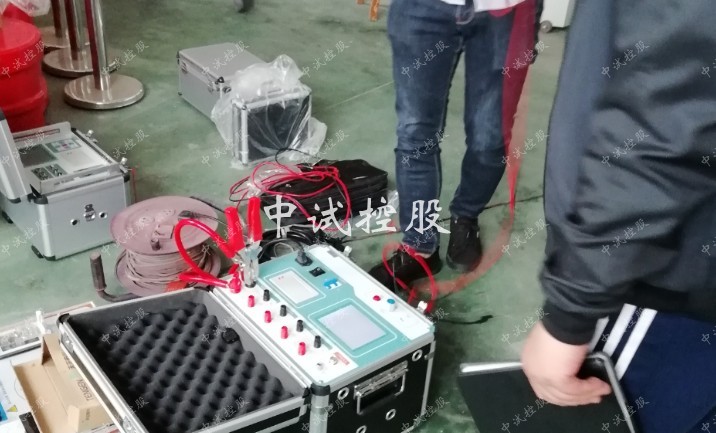

（一）电流互感器(CT) 可选用标准电流互感器校准测定

准确度级：中试控股测量用有0.1、0.2、0.5、1、3、5等级，

          保护用有5P和10P两级。

中试控股高压电流互感器一般制成两个铁心和两个二次绕组，其中准确度级高的二次绕组接测量仪表，其铁心易饱和；准确度级低的二次绕组接继电器，其铁心不应饱和。

一相式接线  反应一次电路对应相的电流。通常用在负载平衡的三相电路中测量电流，或在继电保护中作为过负荷保护接线。

两相V形接线  广泛用于中性点不接地的三相三线制电路中，供用于三相电流、电能的测量及过电流继电保护。

三相星形接线  反应各相电流，因此广泛用于中性点直接接地的三相三线制特别是三相四线制电路中，用于测量或过电流继电保护等。

（二）电压互感器 (PT) 可选用标准电压互感器校准测定

结构原理：一次绕组并联在主电路中,二次绕组中仪表，继电器均并联连接。

有的电压互感器具有3个绕组（有2个二次绕组），其图形符号为

准确度级：有0.2、0.5、1、3等级。

1)  一个单相电压互感器的接线

2)  两个单相电压互感器接成V/V形

常用接线方案有以下几种：

可测量一个线电压

中试控股可测量三相三线制电路的各个线电压，它广泛地应用于用户10kV高压配电装置中。

3）三个单相三绕组电压互感器或一个三相五心柱三绕组电压互感器接成Y0/Y0/L 形

接成Y0的二次绕组可测量各个线电压及相对地电压，中试控股而接成开口三角形的辅助二次绕组可测量零序电压，可接用于绝缘监察的电压继电器或微机小电流接地选线装置。http://www.zsgcdq.com/
