50kVA/50kV电缆耐压装置可以提供多种不同的设备，有些人选择之前并不知道这些设备的好坏，因此会直接影响到了最终的结果，能够正确的去做好这些工作之后，然后才可以给我们带来了更多的东西。

了解行业的状况

当你想要对50kVA/50kV电缆耐压装置作出选择的时候，必须要真正的去了解行业的状况，这是我们作出选择的前提。只有当我们能够对行业的情况有所认识，并且在这个基础之上，作出了更适合的决定，那么接下来才能够给我们带来了更多。

关注具体的参数

从50kVA/50kV电缆耐压装置购买设备的过程中，想要知道质量是不是比较好，也要了解具体的参数，这些对于大家来说都是非常重要的部分。每个人在对参数进行认识的过程中，我们需要积极的考虑清楚，这样你所作出的决定才会变得更有保障。





一、被试品对象及试验要求

1．10kV，300平方毫米交联电缆1000m以内，试验频率30~300HZ,电容量≤0.37μF，试验电压22kV。

2．10kV变电站系统设备（断路器，母线，绝缘子，开关等电气设备）的交流耐压，试验频率30~300Hz，试验电压≤42kV。

二、 工作环境

1. 环境温度：－150C –45 0C;

2. 相对湿度：≤90%RH;

3. 海拔高度:  ≤2500米；

三、装置主要技术参数及功能

1. 额定容量：50kVA；

2. 输入电源：单相380V电压，频率为50Hz；

3. 额定电压： 50kV； 25kV

4. 额定电流： 1A；2A

5. 工作频率：30-300Hz；

6. 波形畸变率：输出电压波形畸变率≤1%；

7. 工作时间：额定负载下允许连续15min；过压1.1倍1分钟；

8. 温    升：额定负载下连续运行15min后温升≤65K；

9. 品质因素：装置自身Q≥30(f=45Hz)；

10. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11. 测量精度：系统有效值1.5级；

四、设备遵循标准

GB10229-88            《电抗器》

GB1094　　　　　　　　《电力变压器》

GB50150-2006　　　　《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996          《电力设备预防性试验规程》

GB1094.1-GB1094.6-96   《外壳防护等级》

GB2900　　　　　　　　《电工名词术语》

GB/T16927.1~2-1997　　 《高电压试验技术》

五、试验时使用关系列表

设备组合 被试品	电抗器 25kVA/25kV二节	激励变压器 输出端选择
10kV电缆，长度1km	使用电抗器二节并联	1.5kV
10kV断路器，母线，绝缘子等	使用电抗器二节串联	3kV





六、装置容量确定

对：10kV，300平方毫米交联电缆1000m以内，试验频率30~300HZ,电容量≤0.37μF，试验电压22kV。

试验电流 I=2πfCU试 =2π×35×0.37×10-6×22×103=1.79A

对应电抗器电感量 L=1/ω2C=50H

设计二台电抗器，使用电抗器二台并联可满足要求，则单节电抗器为25kVA/25kV/1A/100H

验证:

1、10kV断路器，母线，绝缘子，开关等电气设备的交流耐压，试验频率30~300Hz，试验电压≤42kV。

使用电抗器二节串联，此时电抗器电感量为L=100*2=200H

试验频率f=1/2π√LC=1/(2×3.14×√200×0.002×10-6)=250Hz。

试验电流 I=2πfCU试 =2π×250×0.002×10-6×42×103=0.13A





结论：装置容量定为50kVA/25kV/50kV，分二节电抗器，电抗器单节为25kVA/25kV/1A/100H通过组合使用能满足上述被试品的试验要求。

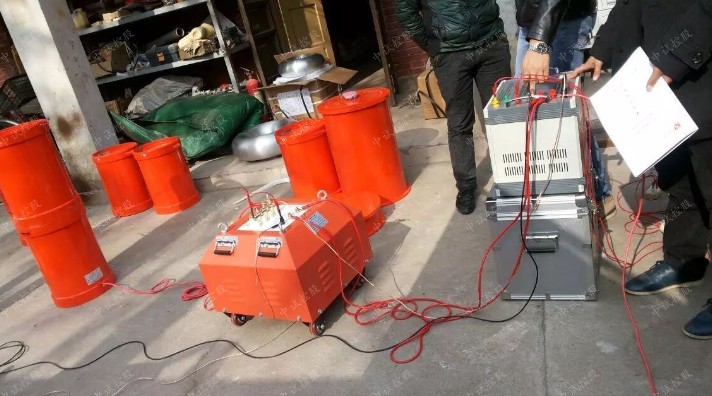

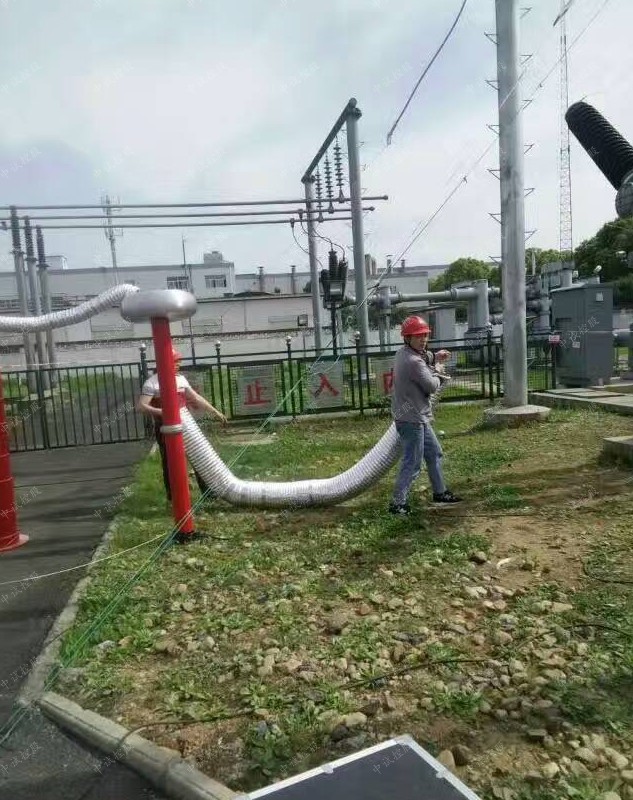

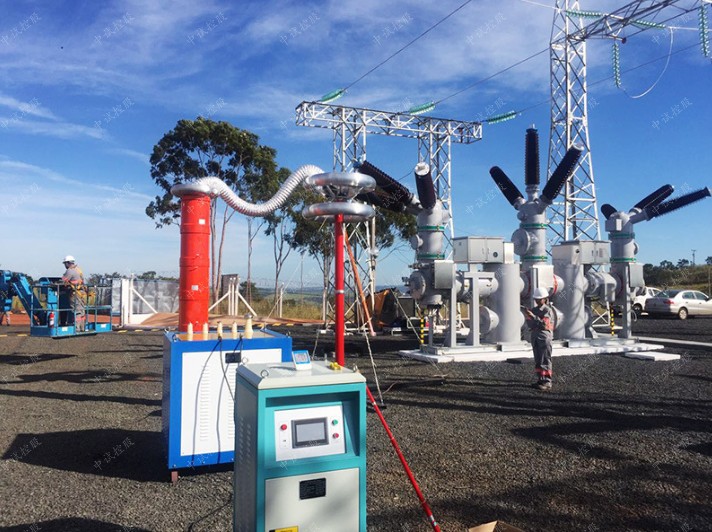

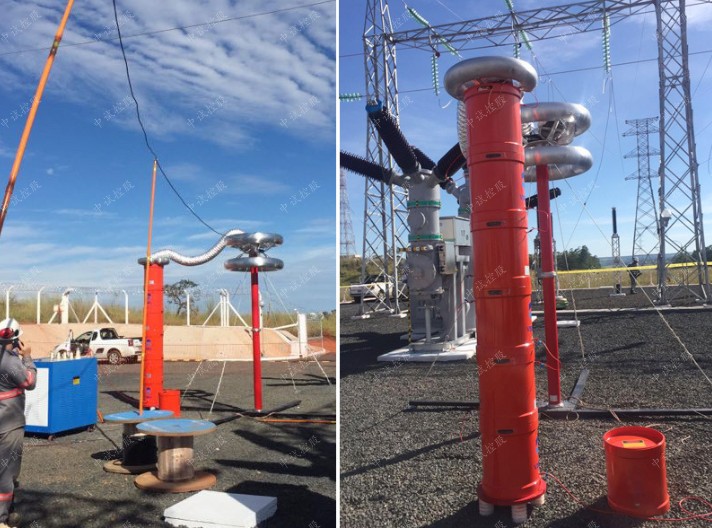

七、系统配置及其参数

1. 激励变压器   JLB-4.5kVA/1.5kV/3kV/0.4kV       1台

a) 额定容量：4.5kVA；

b) 输入电压：400V，单相；

c) 输出电压：1.5kV；3kV

d) 结    构：干式；

e) 重    量：约28kg；

2. 变频电源   BPXZ-4.5kW/380V                    1台

a) 额定输出容量：4.5kW

b) 工作电源：380±10%V（单相），工频

c) 输出电压：0 – 400V，单相，

d) 额定输入电流：12A

e) 额定输出电流：12A

f) 输 出 波 形：正弦波

g) 电压分辨率： 0.01kV

h) 电压测量精度：0.5%

i) 频率调节范围：30 – 300Hz

j) 频率调节分辨率：≤0.1Hz

k) 频率稳定度：    0.1%

l) 运 行 时 间：额定容量下连续15min

m) 额定容量下连续运行15min元器件最高温度≤65K;

n) 噪 声 水 平：≤50dB

o) 可实现以下功能

1) 内部由嵌入式触摸屏控制,操作功能得到优化,操作简单

2) 自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时3分钟(全频扫). 频率分辨率0.1Hz

3) 自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程

4) 自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线。

5) 耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况进行操作

6) 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出

7) 软件经过严格模拟运行检验，运行安全、稳定、可靠

8) 自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；

9) 液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流

10) 保护功能：具有断电、过流、过压及闪络保护功能；

a) 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置

b) 过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置

c) 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿

d) 断电保护：试验电源断电后，装置能快速保护

11) 变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动

12) 外观及操作界面充分采用人性化设计，美观大方，操作简便

13) 重量约18kg；

3. 高压电抗器   DK-25kVA/25kV                 2节

a) 额定容量：25kVA;

b) 额定电压：25kV；

c) 额定电流：1A；

d) 电 感 量：100H/单节；

e) 品质因素：Q≥30 (f=45Hz)；

f) 结    构：干式；

g) 重    量：约22kg；

4. 电容分压器FRC-50kV -3000 pF                    1套

a) 额定电压：50kV

b) 高压电容量：3000pF

c) 介质损耗：tgσ≤0.5%；

d) 分 压 比：1000：1

e) 测量精度：有效值1.5级;

f) 重    量：约8kg；





八、供货清单一览表

（一）配置设备一览表

序号	设 备 名 称	型  号  及  规  格	单位	数量	备注
1	激励变压器	JLB-4.5kVA/1.5kV/3kV/0.4kV	台	1
2	变频电源	BPXZ-4.5kW/380V	台	1
3	高压电抗器	DK-25kVA/25kV	台	2
4	电容分压器	FRC -50kV/3000pF	套	1
5	试验线		包	1



（二）相关资料一览表

序号	资  料  名  称	单位	数量	备  注
1	出厂试验报告	份	1
2	成套装置使用说明书	份	1
3	产品合格证和用户意见卡	套	1





在对50kVA/50kV电缆耐压装置进行关注的时候选择，知名度是非常重要的一个部分，所以希望每一个人作出决定之前，都能够更好的去认识清楚，找到一个知名度更高的地方，我们才能够在今后给自身带来保障。

实力的证明

一个真正有知名度的50kVA/50kV电缆耐压装置，这就是实力的证明，毕竟得到那么多人的认可，所以希望你作出决定之前，能够正确的去认识到了这些方面。真正的具有知名度的厂家，在各个方面的实力，其实也都是非常不错的，希望你能够把这些事情做好。





更有信誉

知名度对任何一个厂家来说都非常的重要，只有当我们选择知名度更高的50kVA/50kV电缆耐压装置，他们才能够更有信誉。厂家在发展的过程中，是为了能够更好的去维护自身的信誉，所以在做事情的过程中，也都能够做好各方面的工作，这些对于我们来说很重要。



变频串联谐振试验装置产品链接：http://www.zsgcdq.com/product56/1.aspx
