从多个不同的角度，做好对54kVA/54kV串联谐振装置的认识，这是我们作出选择的前提，每一个人在做的过程中，大家都应该积极的去关注到了这些实际的情况，很多人对厂家的了解并不是非常清楚，所以才会直接影响到了最终的事情。

有全面的认识

当你对54kVA/54kV串联谐振装置有全面的认识，人们在选择的过程中，才能够做出正确的抉择。有不少的人就是因为对厂家的了解不够，所以才没有办法去做出好的决定，希望你能够在做的过程中认真的去关注到了这些实际的方面。

厂家的优势

不同的54kVA/54kV串联谐振装置，在优势方面相对来说会是不一样的，当你能够真正的去看到自身厂家的这种优势，然后再进行自我的提升，这对于你来说都会很好，所以大家必须要在做的时候，认真的对待了这些实际的内容，未来的很多结果才会变得更不错。





一、 被试品对象及试验要求

1、10kV电缆，截面积70mm²，长度1km电缆的交流耐压试验，电容量≤0.2167uF，试验电压22kV。

2、10kV /5000kvA变压器交流耐压试验，试验电压28kV。

3、4150V/450kW电动机，试验电压不超过10kV。

二、 工作环境

1. 环境温度：－150C –45 0C;

2. 相对湿度：≤90%RH;

3. 海拔高度:  ≤2500米；

三、 装置主要技术参数及功能





1. 额定容量： 54kVA；

2. 输入电源：单相380V电压，频率为50Hz；

3. 额定电压：54kV；

4. 额定电流：1A

5. 工作频率：30-300Hz；

6. 波形畸变率：输出电压波形畸变率≤1%；

7. 工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

8. 温    升：额定负载下连续运行60min后温升≤65K；

9. 品质因素：装置自身Q≥30(f=45Hz)；

10. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11. 测量精度：系统有效值1.5级；

四、 设备遵循标准

GB10229-88            《电抗器》

GB1094　　　　　　　　《电力变压器》

GB50150-2006　　　　　《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996          《电力设备预防性试验规程》

GB1094.1-GB1094.6-96   《外壳防护等级》

GB2900　　　　　　　　《电工名词术语》

GB/T16927.1~2-1997　　 《高电压试验技术》

五 装置容量确定

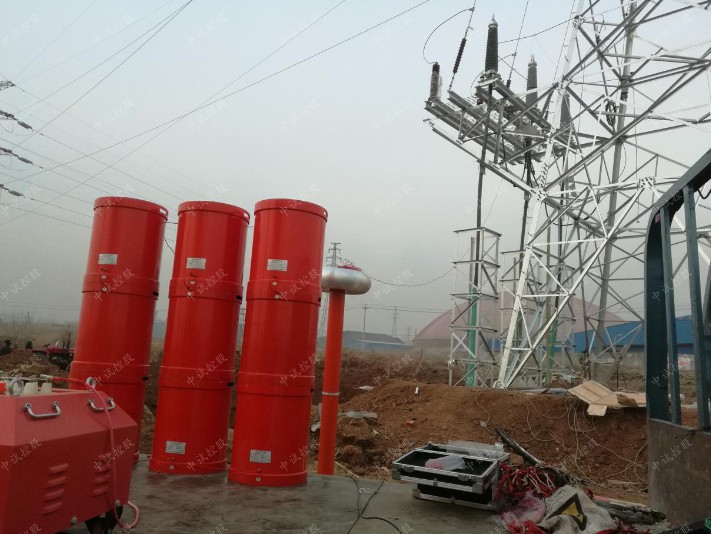

装置容量定为54kVA/54kV，分二节电抗器，电抗器单节为27kVA/27kV/1A通过组合使用能满足上述被试品的试验要求。

设备使用关系表

试验时设备使用关系列表



设备组合



被试品对象

电抗器

27kVA/27kV二节

激励变压器输出端选择

10kV电缆

1km

使用电抗器串2节并联

1kV

10kV变压器

使用电抗器串2节串联

3kV

4150V电动机

使用电抗器2节并联

3kV







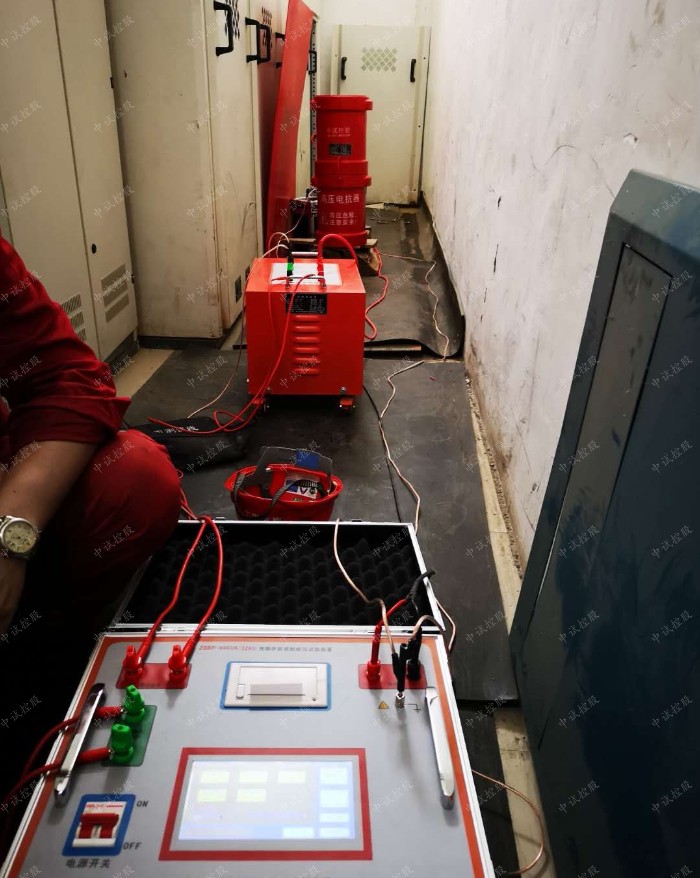

六、系统配置及其参数

1. 激励变压器JLB-3kVA/1-3kV/0.4kV       1台

a) 额定容量：3kVA；

b) 输入电压：380V，单相；

c) 输出电压：3kV

d) 结    构：干式；

e) 重    量：约18 kg；

2. 变频电源CHXB-F -3kW/380V                       1台

a) 额定输出容量：3kW

b) 工作电源：380±10%V（单相），工频

c) 输出电压：0 – 400V，单相，

d) 额定输入电流：10A

e) 额定输出电流：10A

f) 输 出 波 形：正弦波

g) 电压分辨率： 0.01kV

h) 电压测量精度：0.5%

i) 频率调节范围：30 – 300Hz

j) 频率调节分辨率：≤0.1Hz

k) 频率稳定度：    0.1%

l) 运 行 时 间：额定容量下连续60min

m) 额定容量下连续运行60min元器件最高温度≤65K;

n) 噪 声 水 平：≤50dB

o) 可实现以下功能

1) 内部由嵌入式触摸屏控制,操作功能得到优化,操作简单

2) 自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时3分钟(全频扫). 频率分辨率0.1Hz

3) 自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程

4) 自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线。

5) 耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况进行操作

6) 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出

7) 软件经过严格模拟运行检验，运行安全、稳定、可靠

8) 自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；

9) 液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流

10) 保护功能：具有断电、过流、过压及闪络保护功能；

a) 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置

b) 过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置

c) 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿

d) 断电保护：试验电源断电后，装置能快速保护

11) 变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动

12) 外观及操作界面充分采用人性化设计，美观大方，操作简便

13) 重量约22kg；

3. 高压电抗器DK-27kVA/27kV               2节

a) 额定容量：27kVA;

b) 额定电压：27kV；

c) 额定电流：1A；

d) 电 感 量：85H/单节；

e) 品质因素：Q≥30 (f=45Hz)；

f) 结    构：干式；

g) 重    量：约23kg；

4. 电容分压器FR-60 kV -1000pF                1套

a) 额定电压：60kV；

b) 高压电容量：1000pF

c) 介质损耗：tgσ≤0.5%；

d) 分 压 比：1000：1

e) 测量精度：有效值1.5级;

f) 重    量：约8kg；



有一些人在选择54kVA/54kV串联谐振装置的时候，总是会采用对比的方法，这样才能够做出了好的决定，但是有的人却并不清楚为何一定要进行对比，其内在具体的原因都有哪些？现在就来做好相关的考量。

对各种厂家有更多的认识

做好对54kVA/54kV串联谐振装置的对比，我们才能够对各种厂家有更多的了解，这些对于每一个人来说都很关键。如果你能够把这些方面的事情，积极的去了解到位，我相信这样对于你来说都会很好。

找到更适合的

其实有些人在选择54kVA/54kV串联谐振装置的过程中，根本就不知道哪些是比较适合的，如果你能够把整个对比的工作做得更好，那么在选择的过程中，自然就会给我们带来了更多的帮助。每个人在做的过程中，我们都应该积极的去考虑到了这些方面。有了更好的比较之后，你才能够得出了很好的结论。



变频串联谐振试验装置产品链接：http://www.zsgcdq.com/product56/1.aspx
