不同的地方对于设备的需求是不一样的，选择中试控股ZSBP-132kVA/22kV/66kV变频串联谐振技术方案的过程中也会有不同的要求，我们在面对这种情况的时候，能够真正的作出了比较适合的选择，那么对于今后来说才会有保障，所以大家必须要积极的去认识清楚。

了解自身的需求

设备的情况是我们选择中试控股132kVA/22kV/66kV变频串联谐振技术方案的前景，当你能够真正的了解自身对于设备的需求，这样对于厂家所生产的各种不同的设备，然后就可以做出了更适合的决定。



对各种厂家有所了解

市面上的中试控股132kVA/22kV/66kV变频串联谐振技术方案有很多，人们自然要作出选择，就必须要提前的做好了解，只有当我们对这些厂家的认识都非常的清楚之后，你才能够知道自己到底如何做出抉择。选择的时候千万不要掉以轻心，而是要真正的关注到了更多实际的情况，否则最终的结果可能就会不尽如人意，这些希望你能够有所关注。

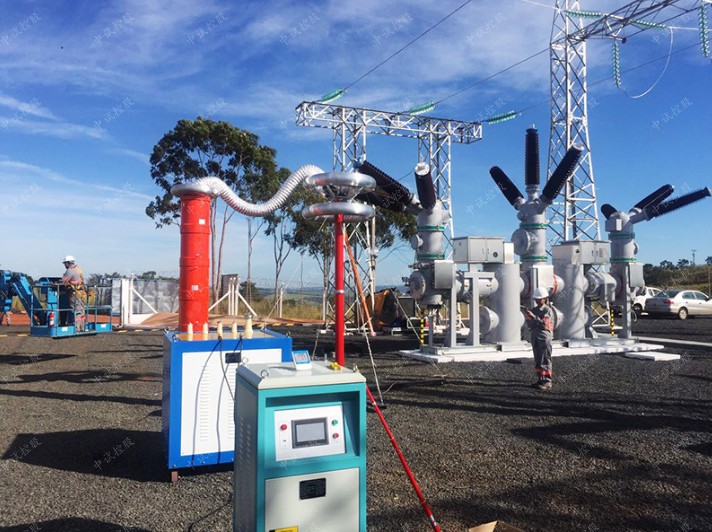

一、 被试品对象及试验要求

1．35kV/300mm2电缆交流耐压试验，长度1000m，电容量≤0.19μF，试验频率为30-300Hz,试验电压52kV。

2．10kV/300mm2电缆交流耐压试验，长度3000m，电容量≤1.11μF，试验频率为30-300Hz,试验电压22kV。

二、 工作环境

1. 环境温度：－150C –45 0C;

2. 相对湿度：≤90%RH;

3. 海拔高度:  ≤2500米；

三、 装置主要技术参数及功能

1. 额定容量：132kVA；

2. 输入电源：220V/380V电压，频率为50Hz；

3. 额定电压：22kV；66kV

4. 额定电流：6A；2A

5. 工作频率：30-300Hz；

6. 波形畸变率：输出电压波形畸变率≤1%；

7. 工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

8. 温    升：额定负载下连续运行60min后温升≤65K；

9. 品质因素：装置自身Q≥30(f=45Hz)；

10. 保护功能： 对被试品具有过流，过压及试品闪络保护(详见变频电源部分)；

11. 测量精度：系统有效值1.5级；

四、 设备遵循标准

GB10229-88            《电抗器》

GB1094　　　　　　　　《电力变压器》

GB50150-2006　　　　　《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996          《电力设备预防性试验规程》

GB1094.1-GB1094.6-96   《外壳防护等级》

GB2900　　　　　　　　《电工名词术语》

GB/T16927.1~2-1997　　 《高电压试验技术》

五、 装置容量确定

10kV/300mm2电缆，长度3000m，电容量≤1.11μF，试验频率为30-300Hz,试验电压22kV。

频率取37HZ

试验电流 I=2πfCU试 =2π×37×1.11×10-6×22×103=5.7A

对应电抗器电感量 L=1/ω2C=16H,

设计三节电抗器，单节电抗器为44kVA/22kV/48H

验证:  35kV/300mm2电缆交流耐压试验，长度1000m，电容量≤0.19μF，试验频率为30-300Hz,试验电压52kV。

使用电抗器三串联，此时电感量为L=48*3=144H

试验频率f=1/2π√LC=1/(2×3.14×√1445×0.19×10-6)=30Hz。

试验电流 I=2πfCU试 =2π×30×0.19×10-6×52×103=1.86A

结论：装置容量定为132kVA/22kV/66kV，分三节电抗器，电抗器单节为44kVA/22kV/2A/48H通过组合使用能满足上述被试品的试验要求。





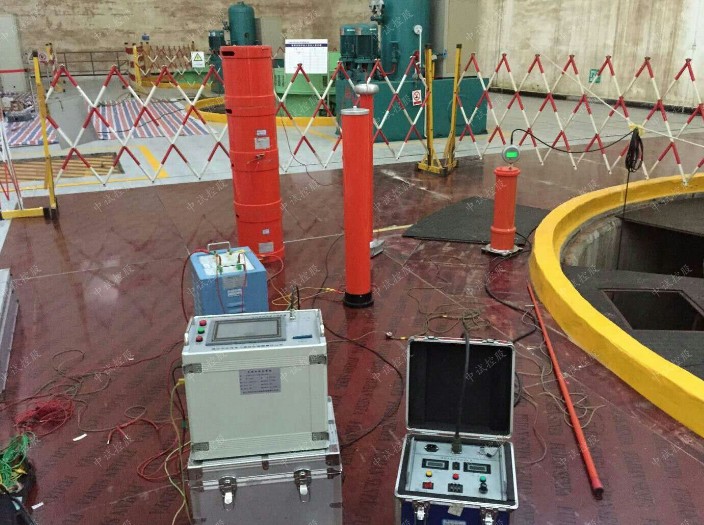

试验时设备使用关系列表



设备组合



被试品对象

电抗器

44kVA/22kV三节

激励变压器

输出端选择

35 kV电缆

1000m

使用电抗器3串联

3kV

10 kV电缆

3000m

使用电抗器3并联

1 kV





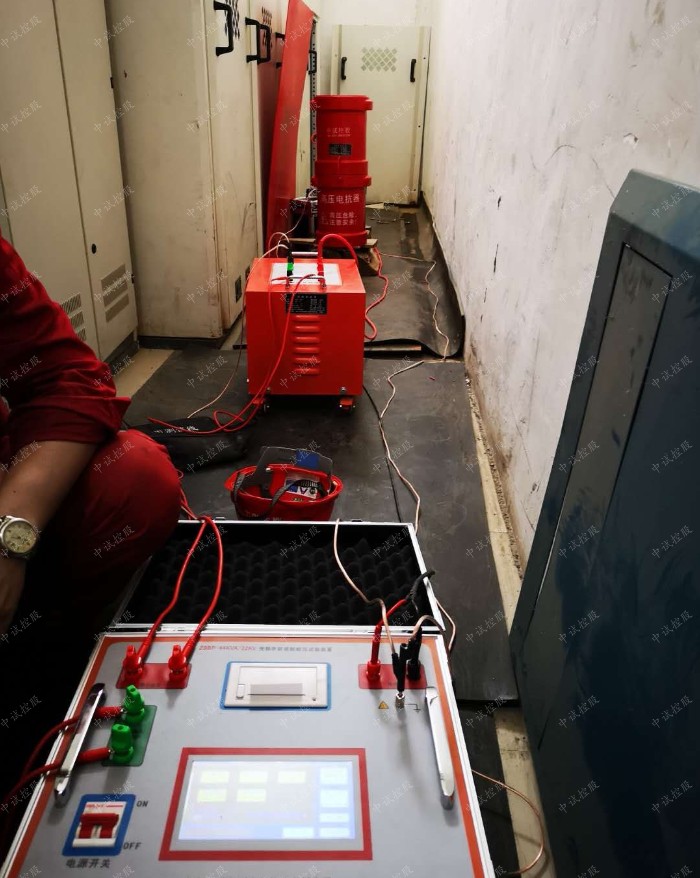

六、系统配置及其参数

1. 激励变压器JLB-6kVA/1/3kV/0.4kV       1台

a) 额定容量：6kVA；

b) 输入电压：380V，单相；

c) 输出电压：1kV；3kV ；

d) 结    构：干式；

e) 重    量：约30kg；

2. 隔离变压器GB-6kVA/220V/380V

a) 额定容量：6kVA

b) 输入电压：220V

c) 输出电压：380V

d) 结    构：干式

e) 重    量：约30kg

3. 变频电源6kW/380V              1台

a) 额定输出容量：6kW

b) 工作电源：380±10%V（单相），工频

c) 输出电压：0 – 400V，单相，

d) 额定输入电流：15A

e) 额定输出电流：15A

f) 输 出 波 形：正弦波

g) 电压分辨率： 0.01kV

h) 电压测量精度：0.5%

i) 频率调节范围：30 – 300Hz

j) 频率调节分辨率：≤0.1Hz

k) 频率稳定度：    0.1%

l) 运 行 时 间：额定容量下连续60min

m) 额定容量下连续运行60min元器件最高温度≤65K;

n) 噪 声 水 平：≤50dB

o) 可实现以下功能

1) 内部由嵌入式触摸屏控制,操作功能得到优化,操作简单

2) 自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时3分钟(全频扫). 频率分辨率0.1Hz

3) 自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程

4) 自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线。

5) 耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况进行操作

6) 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出

7) 软件经过严格模拟运行检验，运行安全、稳定、可靠

8) 自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；

9) 液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流

10) 保护功能：具有断电、过流、过压及闪络保护功能；

a) 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置

b) 过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置

c) 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿

d) 断电保护：试验电源断电后，装置能快速保护

11) 变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动

12) 外观及操作界面充分采用人性化设计，美观大方，操作简便

13) 重量约18kg；

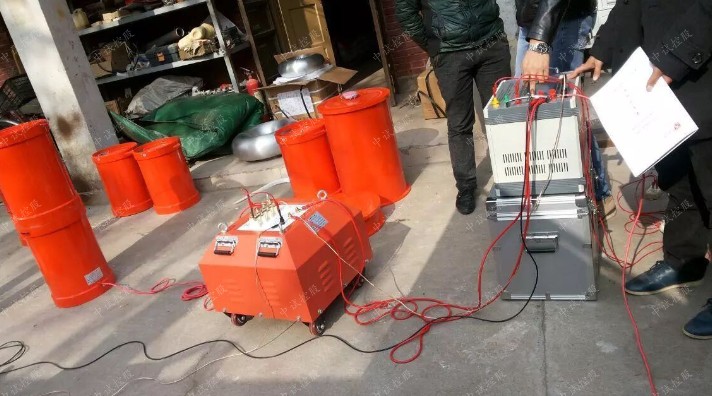

4. 高压电抗器DK-44kVA/22kV                   3节

a) 额定容量：44kVA;

b) 额定电压：22kV；

c) 额定电流：2A；

d) 电 感 量：48H/单节；

e) 品质因素：Q≥30 (f=45Hz)；

f) 结    构：干式；

g) 重    量：约32kg；

5. 电容分压器FR-60 kV -1500pF                  1套

a) 额定电压：60kV；

b) 高压电容量：1500pF

c) 介质损耗：tgσ≤0.5%；

d) 分 压 比：1000：1

e) 测量精度：有效值1.5级;

f) 重    量：约8kg；





关注中试控股132kVA/22kV/66kV变频串联谐振技术方案的过程中，人们需要找到一些比较适合的角度，这样你才能够有正确的认识，接下来的选择也会变得更容易，但是有一些人在做的过程中，对于具体的情况了解的并不多，因此造成了不利的影响。

具体的设备

每个中试控股132kVA/22kV/66kV变频串联谐振技术方案当中能够生产的设备是不一样的，正确的做好各个方面的认识，并且了解到，其中能够生产的设备，这是我们作出选择的前提。大家在选择的时候，认真的去关注到了其中具体的一些方式，那么接下来才能够给我们带来更多。

设备价格





中试控股132kVA/22kV/66kV变频串联谐振技术方案价格不同，对于我们的选择也会有一些影响。在对设备作出选择的时候，需要提前的了解这些具体的价格情况，你才会知道这些设备是否比较适合，和我们最初的预想是否相同，这样对于整个的决定来说也都会很好，所以希望大家都可以提前去进行认识，毕竟会影响到了最终的结果。





变频串联谐振试验装置产品链接：http://www.zsgcdq.com/product56/1.aspx
