生产设备的过程中，中试控股ZSBP-135kVA/108kV变频串联谐振装置家能够真正的保障，设备的具体质量，这样才能够得到更多人的认可，只是我们在做的过程中，到底要如何才能够保证质量，其中涉及到的一些东西都有哪些？

想要更好的保障135kVA/108kV变频串联谐振装置生产设备的质量，需要真正的在技术方面有一定的提升。人们在技术方面达到了一定的程度，那么在整个生产的时候就会更加的顺利，所以希望每一个人在做的过程中都能够更好的去认识。

中试控股135kVA/108kV变频串联谐振装置在生产的过程中，还应该做好一些相关的检查。设备生产出来，必须要有一个专业的流程，做好对设备总体情况的检查，真正的知道了这些设备的具体情况，那么对于今后来说都会更有好处，所以大家在做的过程中必须要关注更多。有了一些正确的检查，然后才能够避免存在严重的问题。





一、 被试品对象及试验要求

1． 10kV/300mm2电缆，长度3000m，电容量≤1.11μF，试验频率为30-300Hz,试验电压22kV。

2．35kV,300mm2电缆1000m，电容量≤0.19μF，试验频率为30-300Hz,试验电压52kV。

3．35kV变电站系统耐压试验，试验频率为30-300HZ，最高试验电压100kV。

二、 工作环境

1. 环境温度：－150C –45 0C;

2. 相对湿度：≤90%RH;

3. 海拔高度:  ≤2500米；

三、 装置主要技术参数及功能，

1. 额定容量：135kVA；

2. 输入电源：单相380V电压，频率为50Hz；

3. 额定电压：27kV；108kV

4. 额定电流：5A；1.25A

5. 工作频率：30-300Hz；

6. 波形畸变率：输出电压波形畸变率≤1%；

7. 工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

8. 温    升：额定负载下连续运行60min后温升≤65K；

9. 品质因素：装置自身Q≥30(f=45Hz)；

10. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11. 测量精度：系统有效值1.5级；

四、 设备遵循标准

GB10229-88            《电抗器》

GB1094　　　　　　　　《电力变压器》

GB50150-2006　　　　　《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996          《电力设备预防性试验规程》

GB1094.1-GB1094.6-96   《外壳防护等级》

GB2900　　　　　　　　《电工名词术语》

GB/T16927.1~2-1997　　 《高电压试验技术》

五 装置容量确定

35kV/300mm2电缆，长度1000m，电容量≤0.19μF，试验频率为30-300Hz,试验电压52kV。

频率取37HZ

试验电流 I=2πfCU试 =2π×37×0.19×10-6×52×103=2.3A

对应电抗器电感量 L=1/ω2C=98H,

设计四节电抗器，使用电抗器二串联二组并联,

单节电抗器为33.75kVA/27kV/98H

验证: 1、 10kV/300mm2电缆交流耐压试验，长度3000m，电容量≤1.11μF，试验频率为30-300Hz,试验电压22kV。

使用电抗器4节并联,此时电感量为98/4=24.5H

试验频率f=1/2π√LC=1/(2×3.14×√24.5×1.11×10-6)=30Hz。

试验电流 I=2πfCU试 =2π×30×1.11×10-6×22×103=4.6A

结论：装置容量定为135kVA/108kV，分四节电抗器，电抗器单节为33.75kVA/27kV/1.25A/98H通过组合使用能满足上述被试品的试验要求。







设备使用关系表

试验时设备使用关系列表



设备组合



被试品对象

电抗器

33.75kVA/27kV四节

激励变压器

输出端选择

35 kV电缆

使用电抗器2节串联2组并联





3 kV

10kV电缆

使用电抗器4节并联

1.5kV

35kV变电站

使用电抗器4节串联

3kV

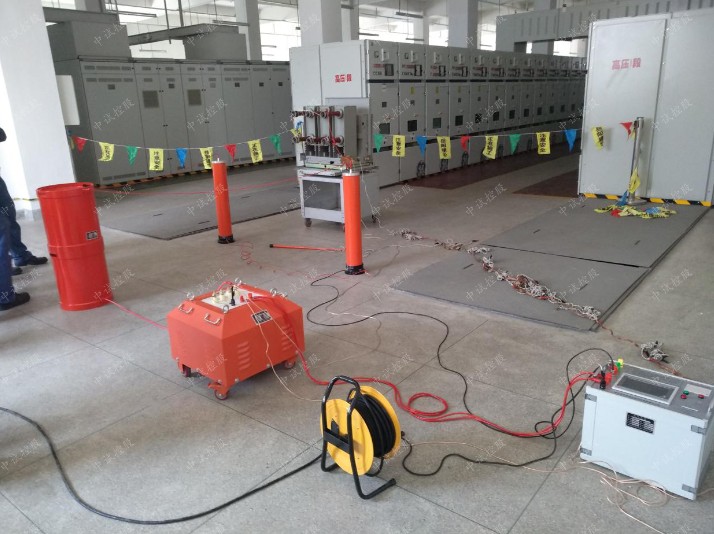

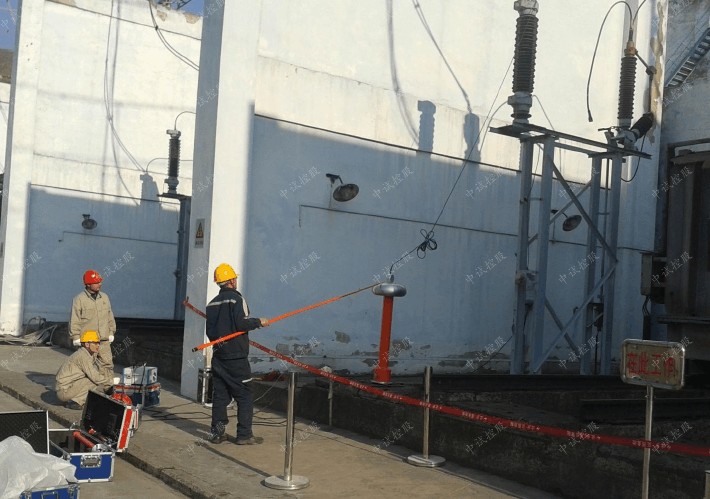

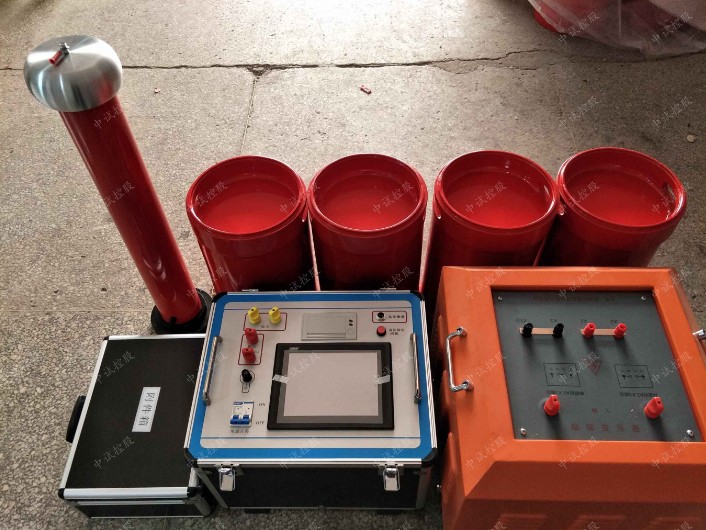

六、系统配置及其参数

1. 激励变压器JLB-7.5kVA/1.5kV/3kV/0.4kV       1台

a) 额定容量：7.5kVA；

b) 输入电压：400V，单相；

c) 输出电压：1.5kV；3kV ；

d) 结    构：干式；

e) 重    量：约45 kg；

2. 变频电源7.5kW/380V           1台

a) 额定输出容量：7.5kW

b) 工作电源：380±10%V（单相），工频

c) 输出电压：0 – 400V，单相，

d) 额定输入电流：18A

e) 额定输出电流：18A

f) 输 出 波 形：正弦波

g) 电压分辨率： 0.01kV

h) 电压测量精度：0.5%

i) 频率调节范围：30 – 300Hz

j) 频率调节分辨率：≤0.1Hz

k) 频率稳定度：    0.1%

l) 运 行 时 间：额定容量下连续60min

m) 额定容量下连续运行60min元器件最高温度≤65K;

n) 噪 声 水 平：≤50dB

o) 可实现以下功能

1) 内部由嵌入式触摸屏控制,操作功能得到优化,操作简单

2) 自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时3分钟(全频扫). 频率分辨率0.1Hz

3) 自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程

4) 自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线。

5) 耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况进行操作

6) 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出

7) 软件经过严格模拟运行检验，运行安全、稳定、可靠

8) 自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；

9) 液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流

10) 保护功能：具有断电、过流、过压及闪络保护功能；

a) 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置

b) 过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置

c) 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿

d) 断电保护：试验电源断电后，装置能快速保护

11) 变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动

12) 外观及操作界面充分采用人性化设计，美观大方，操作简便

13) 重量约20kg；

3. 高压电抗器DK-33.75kVA/27kV                  4节

a) 额定容量：33.75kVA;

b) 额定电压：27kV；

c) 额定电流：1.25A；

d) 电 感 量：98H/单节；

e) 品质因素：Q≥30 (f=45Hz)；

f) 结    构：干式；

g) 重    量：约40kg；

4. 电容分压器FR-100 kV -1000pF                  1套

a) 额定电压：100kV；

b) 高压电容量：1000pF

c) 介质损耗：tgσ≤0.5%；

d) 分 压 比：1000：1

e) 测量精度：有效值1.5级;

f) 重    量：约8kg；





ZSBP-135kVA/108kV变频串联谐振装置想要得到更多客户的认可，我们在做的时候必须要真正的去做好售后服务。中试控股通过正确的方式把售后服务的作做得更好，这样才能够让客户更加的满意，对于我们长久的发展来说也会有帮助。

在中试控股135kVA/108kV变频串联谐振装置做售后服务的过程中，我们需要有好的态度。整个服务的时候，只有当你能够真正的有了更好的态度，才能够让客户感觉到整个企业的文化，这样对于我们接下来的服务也会变得更加的容易。



不仅如此，中试控股135kVA/108kV变频串联谐振装置在做售后服务的过程中，各个方面的体系也要非常的完善，能够让客户第一时间去找到我们，这样才能够让客户更满意。有些厂家在做服务的过程中，可能根本就没有关注到具体的流程，或者是没有重视，客户，遇到问题的时候很难找到厂家，这样就会给双方带来了一些不必要的麻烦。







变频串联谐振试验装置产品链接：http://www.zsgcdq.com/product56/1.aspx
