中试控股162kVA/54kV/27kV变频串联谐振耐压装置能够顺利的进行生产，这样才能够在行业当中更好的立足，一旦我们在整个生产的过程中，受到各种因素的影响，导致一些其他方面的问题，对于今后来说都是非常不利的，因此希望我们能够更好的去了解到了这些方面。

在162kVA/54kV/27kV变频串联谐振耐压装置生产之前，必须要做好一定的规划。厂家的生产工作，能够有更好的规划和安排，接下来的整个过程才会变得更有保障，中试控股但是有一些地方在做的过程中，对具体的情况考虑得并不多，所以才会造成了一定的影响。

生产过程中，不仅要做好一些相应的安排，而且还要做好对应的检查，确定所有的产品质量都是合格的。中试控股162kVA/54kV/27kV变频串联谐振耐压装置在生产的过程中，真正的保障自己所生产的产品质量，这样才能够得到更多的社会的认可。在整个生产之前，还有生产之后，必须要做好了这些方面的考虑。





一、 被试品对象

1.35kV电缆，400mm2，长度1000m，电容量≤0.2146μF，试验频率为30-300Hz,

试验电压52kV。

1.10kV电缆，300mm2，长度3000m，电容量≤1.11μF，试验频率为30-300Hz,

试验电压22kV。



工作环境

1. 环境温度：－150C –40 0C;

2. 相对湿度：≤90%RH;

3. 海拔高度:  ≤2500米；

二、 装置主要技术参数及功能

1. 额定容量：162kVA；

2. 输入电源： 380V电压，频率为50Hz；

3. 额定电压： 54kV；27kV

4. 额定电流： 3A；6A

5. 工作频率：30-300Hz；

6. 波形畸变率：输出电压波形畸变率≤1%；

7. 工作时间：额定负载下允许连续60min；

8. 温    升：额定负载下连续运行60min后温升≤65K；

9. 品质因素：装置自身Q≥30(f=45Hz)；

10. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11. 测量精度：系统有效值1.5级；





三、 设备遵循标准

GB10229-88            《电抗器》

GB1094　　　　　　　　《电力变压器》

GB50150-2006　　　　　《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996          《电力设备预防性试验规程》

GB1094.1-GB1094.6-96   《外壳防护等级》

GB2900　　　　　　　　《电工名词术语》

GB/T16927.1~2-1997　　 《高电压试验技术》

四、 装置容量的确定及试验关系列表

35kV电缆，400mm2，长度1000m，电容量≤0.2146μF，试验频率为30-300Hz,

试验电压52kV。

   频率取35Hz

试验电流I=2πfCU试 =2π×35×0.2146×10-6×52×103=2.5A

对应电抗器电感量 L=1/ω2C=96H

设计四节电抗器，使用电抗器二节串联二组并联，则电抗器单节为40.5kVA/27kV/1.5A/96H。

验证：1、10kV/300mm2电缆3000m，电容量≤1.11μF，试验频率为30-300Hz,试验电压22kV。

使用电抗器四节并联，此时电感量=96/4=24H

f=1/2π√LC=1/(2×3.14×√24×1.11×10-6)=31Hz。

I=2πfCU试 =2π×31×1.11×10-6×22×103=4.8A

试验时使用关系列表

设备组合

被试品对象

电抗器

40.5kVA/27kV   四节

激励变压器输出端选择

35kV电缆

1km以内

使用电抗器二串二组并

3kV

35kV电缆

3km以内

使用电抗器四节并联

1kV

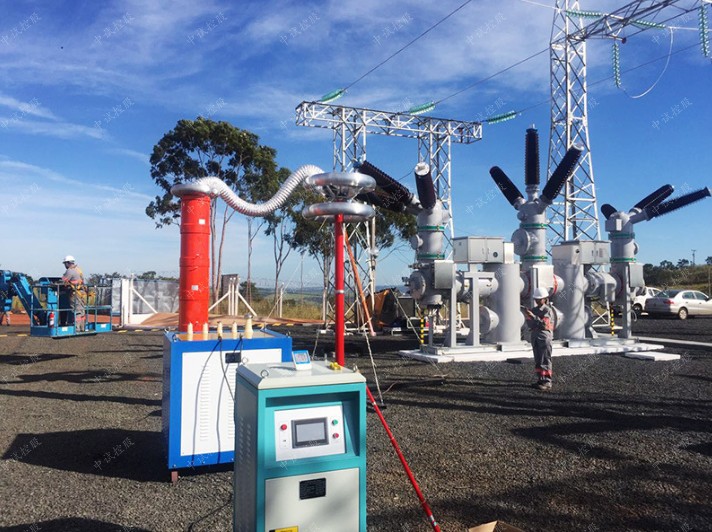

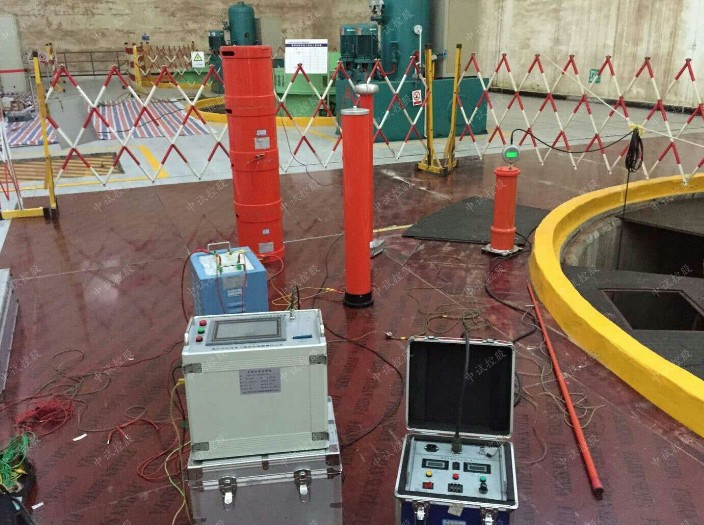

五、 系统配置及其参数

1. 激励变压器JLB-9kVA/1-3kV/0.4kV                  1台

a) 额定容量：9kVA；

b) 输入电压：380V，单相；

c) 输出电压：1kV；3kV；

d) 结    构：干式；

e) 重    量：约55 kg；

2. 变频电源9kW/380V                         1台

a) 额定输出容量：9kW

b) 工作电源：380V，工频

c) 输出电压：0 – 400V，单相，

d) 额定输入电流：24A

e) 额定输出电流：24A

f) 输 出 波 形：正弦波

g) 电压分辨率： 0.01kV

h) 电压测量精度：0.5%

i) 频率调节范围：30 – 300Hz

j) 频率调节分辨率：≤0.1Hz

k) 频率稳定度：    0.1%

l) 运 行 时 间：额定容量下连续60min

m) 额定容量下连续运行60min元器件最高温度≤65K;

n) 噪 声 水 平：≤50dB

o) 可实现以下功能

1) 内部由嵌入式触摸屏控制,操作功能得到优化,操作简单

2) 自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时3分钟(全频扫). 频率分辨率0.1Hz

3) 自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程

4) 自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线。

5) 耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况进行操作

6) 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出

7) 软件经过严格模拟运行检验，运行安全、稳定、可靠

8) 自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；

9) 液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流

10) 保护功能：具有断电、过流、过压及闪络保护功能；

a) 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置

b) 过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置

c) 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿

d) 断电保护：试验电源断电后，装置能快速保护

11) 变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动

12) 外观及操作界面充分采用人性化设计，美观大方，操作简便

13) 重量约22kg；

3. 高压电抗器 DK-40.5kVA/27kV                          4节

a) 额定容量：40.5kVA;

b) 额定电压：27kV；

c) 额定电流：1.5A；

d) 电 感 量：96H/单节；

e) 品质因素：Q≥30 (f=45Hz)；

f) 结    构：干式；

g) 重    量：约50kg；

4. 电容分压器FR-60kV -1000 pF                            1套

a) 额定电压： 60kV；

b) 高压电容量：1000pF

c) 介质损耗：tgσ≤0.5%；

d) 分 压 比：1000：1

e) 测量精度：有效值1.5级;

f) 重    量：约8kg；







正确的做好对生产的安排，这对于162kVA/54kV/27kV变频串联谐振耐压装置来说是很关键的。中试控股任何一种情况之下，生产方面能够更加的适合，这样对于我们接下来的发展都会更有保证，但是有的厂家在做的过程中，并不清楚其中的一些事宜。

162kVA/54kV/27kV变频串联谐振耐压装置想要安排生产，必须要对整个的市场有一定的认识。不同的市场，具体的需求不一样，我们在安排生产的过程中，需要考虑的问题也都不相同，所以能够综合的去关注到了这些实际的方面，把生产方面的安排做得更到位，这样才能够更适合当下市场。





安排生产的过程中，中试控股需要提前来做好原材料的采购，同时也应该做好其它的各种不同的工作，当我们可以把所有的事情都做得更好之后，那么对于整个事情都会有保障。人们在做的过程中，能够用心的去关注到的各个方面实际的东西，并且提前去考察，只有这样才可以给我们带来了更多。





变频串联谐振试验装置产品链接：http://www.zsgcdq.com/product56/1.aspx
