如何测量变压器绕组

时间：2019-11-19

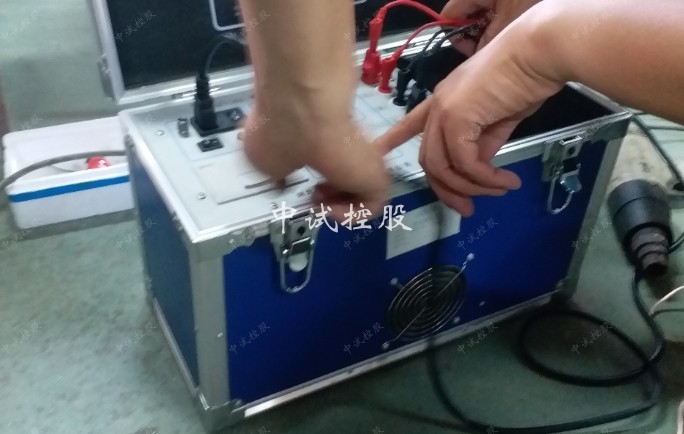

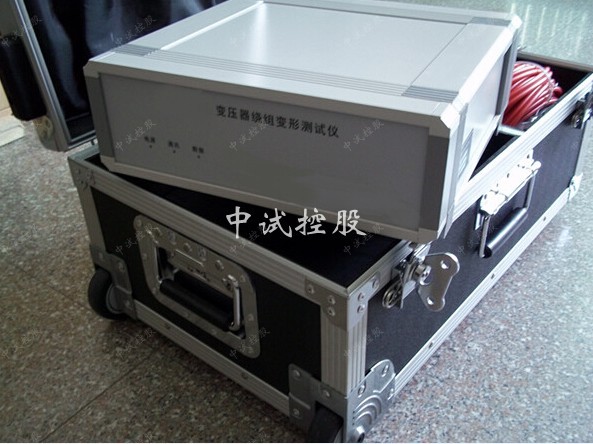

使用中试控股变压器绕组变形测试仪测量变压器绕组直流电阻的目的是检查绕组接头的焊接质量和绕组有无匝间短路现象；电压分接开关的各个位置接触是否良好及分接的实际位置是否相符；引出线有无断裂，多股导线并绕组是否有断骨等情况。变压器在大修时或改变分接头位置后，或者出口故障短路后，需要测量绕组连同套管一起的直流电阻。

测量方法如下：

（1）电流、电压表法。

又称电压降法，其原理是在被测电阻中通以直流电阻，测量该电阻上的电压降，根据欧姆定律即可算出被测量电阻值。由于电流表和电压表的内阻对测量结果产生影响，所以它们被接入测量电路的方式应慎重考虑。

（2）平衡电桥法。

它是一种采用电桥平衡的原理来测量直流电阻的方法，常用的平衡电桥有QJ23A单臂和QJ44双臂电桥两种。

测量变压器的直流电阻时，应在变压器停电并拆去高压引线后进行。对大型大容量电力变压器，因RL串联电路的充电时间常数很大，使得每次测量需很长时间来等候电流、电压表指示稳定，因而工作效率很低，这样可大大缩短测试时间。

测量变压器线圈直流电阻的标准是：对于1600kVA以上变压器，各相绕组电阻相互间的差别不应大于三相平均值的2%，无中性点引出线的绕组，线间差别一般不大于三相平均值的1%，对于1600kVA及以下的变压器，相间差别一般不大于三相平均值的4%，线间差别一般不大于三相平均值的2%，与以前相同部位测得值比较，其变化不应大于2%。
