变压器变比组别测试仪用变比电桥测量变压器的变比，操作过程繁琐，测量范围狭窄，已经不适应现代测量的快节奏、高效率的要求。为此，采用现代电子技术，研制出了新一代变压器变比组别测试仪。它体积小，重量轻，精度高，稳定性好。变压器变比组别测试仪采用了大屏幕汉字显示、菜单操作，界面友好。变比组别可一次测完。中试控股该仪器是电力工业部门的理想测试仪器。

1.2 功能特点

1．自动测量接线组别。

2．自动进行组别变换。

3．自动切换相序。

4．自动切换量程。

5．自动校表。

6．输入标准变比后，能自动计算出相对误差。

7．一次测量完成，自动切断试验电压。

8．设置数据,测量结果自动保存，可查看以前数据。

9．测量有载变压器,只输入一次变比。

1.3 技术指标

1．变比测量范围： 1- 10000

2．组别：1- 12点

3．精度: 1-1000 0.2 级，1000-10000 0.5级

4. 电源：AC220V ±10%，50HZ

5．使用环境温度：-5℃- 40℃

6．使用环境湿度：＜85%

7. 体积：430×320×215mm3

8. 重量：8Kg

1.4 面板结构

产品概述：

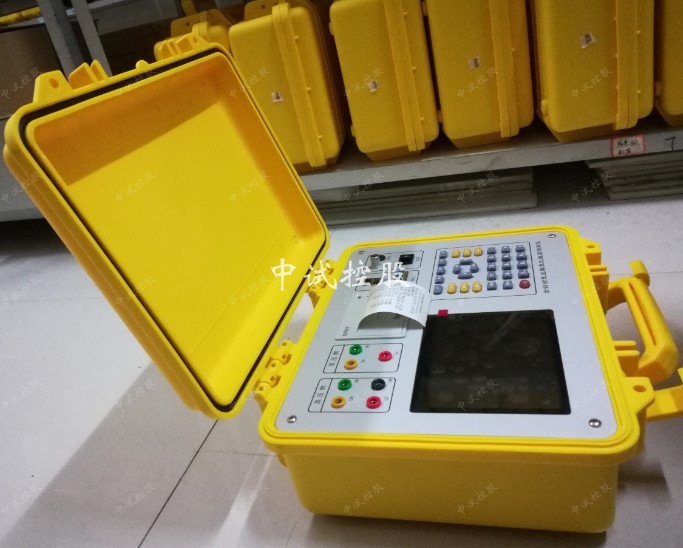

      手持式变压器变比组别测试仪 也称为变压器变比测试仪 或者是变比测试仪。
      我中试控股生产的手持式变压器变比组别测试仪除具有完全根据用户的现场使用要求，操作简便，功能完备，数据稳定可靠的特点外还是国内到目前为止第一款可以进行盲测（不知道被测变压器的联结方式及组别的情况下准确测量）、测试主变并列运行状态的变压器变比组别测试仪；从根源上测试变压器并列运行的测试问题，能适应各种大中小型变压器变比测试的需要，是到目前为止国内变比测试中技术*进，测试项目最完善，测量参数*的变压器变比组别测试仪。

      手持式变压器变比组别测试仪采用大屏幕真彩色液晶做为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好。向量图显示及接线判断为检查电路的正确性提供了可靠的依据。
     采用全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，最多可扩展存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。

      中试控股采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。

主要特点：

1、真正三相测试：单相电源输入，内部数字合成三相标准正弦波信号源，通过高保真功率放大器，产生三相测试电源（失真度小于0.1%）输出，测试结果具有更好的等效性，不会出现组别误判等现象。

2、功能强大：既可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，相角，一次完成测量AB、BC、CA三相的变比值、误差、分接位置、分接值等参数，可自动识别组号。

3、盲测功能：无需选择接线方式，无需选择接线组别，测量Y/△、△/Y变压器无需外部短接，可根据选择的测试内容自动切换接线方式。

4、分接测试：能快速测量在各分接开关位置的变比及变比误差，额定变比只需输入一次，不必反复输入就能计算出各分接位置的变比误差。

5、抗振性好：军品接插件的使用增强了抗振性能。

6、可以直观的将各电压、电流之间的大小及相位关系用矢量图直观的表示出来，使用户从主观上可以更轻易的明了各参量的实际意义。

7、 采用7寸高清彩屏显示数据效果和矢量图效果直观细腻。

8、 所用的测试源是数字合成的标准正弦数字源，失真度小于0.1%，不受工作电源质量的影响。

9、 携带方便：体积小，重量轻。

10、内部采用充电电池，现场无需任何电源，即可完成测试工作。

主要技术指标：

1、变比测量范围：0~8000。

2、测量速度快：1分钟内完成三相测试。

3、测量精度:高压侧电压的测量精度0.05%

                    低压侧电压的测量精度0.1%

                    变比测量精度0.1%（0－1000）

                                          0.2%（1000－3000）

                                          0.3%（3000－8000）

4、携带方便、适合野外作业。

5、重量：3Kg
