FRC系列交直流数字高压表作为高电压测量之理想设备，主要用于电力系统及电气电子设备制造部门测量工频交流高电压和直流高电压。

FRC系列交直流数字高压表由高压分压器和低压显示表两部分组成，两者采用配套电缆连接使用

4.1注意事项

1．本设备使用时周围不得有任何杂物，以免影响测量精度。

2．严格注意保持操作距离，确保操作安全。

3．检查各部位连接可靠，特别是地线的牢固连接。

4．测量完毕后直至仪表显示为零方可进入现场。

5．直流高压测量完毕后，仪器必须放电。

6．严禁超压使用，并注意表面的清洁。

7．轻拿轻放，切不可碰撞、挤压等。

4.2维护与保养

1．不使用该仪器时应把仪器装箱封闭好，放在阴凉干燥处。

2．每年至少应送上级计量检定部门校准一次，或者返厂校准。

4.3故障现象及排除

交直流数字高压表 流数字高压表

一、产品介绍

SGB系列交直流数字高压分压器是一种通用型高压测量仪表，可用于电力系统、电器、电子设备制造部门测量工频交流高电压和直流高电压。

交直流数字高压表 流数字高压表

SGB系列交直流数字高压分压器是由高压测量部分和低压显示仪表构成。工作时高压部分和低压仪表分开，工作安全可靠。

SGB系列交直流数字高压分压器系便携式结构，整机用铝合金包装箱作机壳，使用、携带十分方便。

1、允许使用环境条件

    温度：    20℃±15℃

相对湿度：£80%

2、产品外形尺寸及重量

三、使用说明

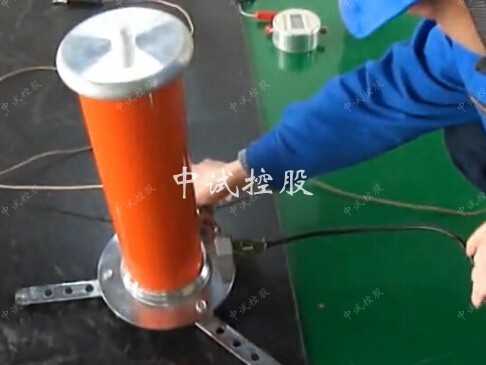

SGB系列交直流数字高压分压器为通用型数字高压表，由高压分压器和低压显示表构成，用专用电缆连接为一套完整的高压测量装置。

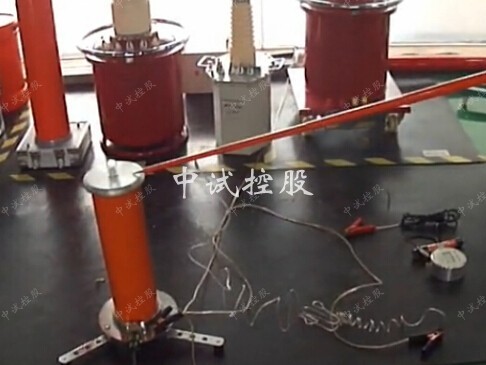

1、接线

本系列产品上端均压罩为高压端，可直接输入被测高压，下端有专用接地端，供接地使用。用专用电缆连接高压分压器和低压显示表，并选择相应的电压和量限即可开始测量。

2、工频高电压测量

连接测量线路后，将低压显示表功能开关切换至AC档，选择High档，直接测量工频高压，读数即为kV数。如测量电压低于20kV时，可将功能开关切换至Low档，以获得更高精度的读数。

3、直流高电压测量

    连接测量线路后，将低压显示表功能开关切换至DC档，选择High档，可直接测量直流高压，读数即为kV数。如测量电压低于20kV时，可将功能开关切换至Low档，以获得更高精度的读数。

4、接地

    高压分压器下端装有专用金属接地端，每次使用前都必须将接地端可靠接地。

注意：使用前必须检查接地。

5、允许误差

 本系列产品按有关规程采用相对误差。

6、低压仪表输入阻抗对高压分压器的影响：

  本系列产品配用低压测量仪表的输入阻抗为10MW，当使用其它仪表时，应考虑其输入阻抗的影响。

 7、加高压时，高压分压器及高压引线附近不得有杂物。

8、高压分压器标准分压比为K=1000。

四、注意事项

1、校准：

   每年至少应送上级计量检定部门校准一次。

2、高压分压器显示仪表面板下部的可调电位器是供校准时调整误差使用。校准时，将面板取出，加压后调整电位器即可。

五、装箱清单
