服务支持
660MW发电机工频耐压试验设备谁家好
时间：2019-11-17
中试控股专业660MW发电机工频耐压试验，660MW发电机工频耐压试验专供，176Kva/44kV调频串联谐振试验装置生产。
对于大容量发电机（如火力发电机组，单机容量已超过1000MW，水力发电机组，单机最大容量已达800MW；），设备出厂试验时，必须采用工频谐振装置；但是，发电机设备到了现场后，如果还采用传统的试验设备（即工频试验变压器50Hz交流耐压），由于试验变压器、调压器十分笨重，设备体积巨大、无法运输，试验需要的容量大，现场无法满足试验条件，就只能够采用变频调感方式，使谐振频率在45-65Hz。变频调感式发电机交流耐压装置即可满足这一要求，并且完全符合相关标准的要求。

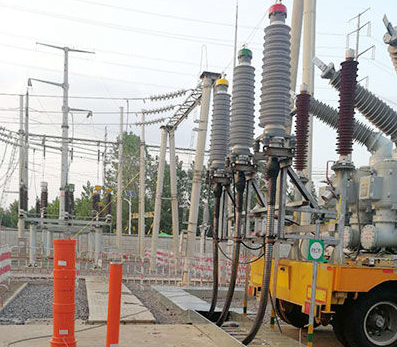

图1、660MW发电机工频耐压试验指定制造商
“发电机交流耐压试验装置”是针对单机容量在250MW及以下水力发电机的工频交流耐压试验。随着电力系统的发展，运行设备的容量越来越大，如火力发电机组，单机容量已超过1000MW，水力发电机组，单机最大容量已达800MW；这些设备的交流工频耐压试验，如果用传统的试验设备(即工频试验变压器)，则由于试验需要的容量大，试验变压器、调压器十分笨重，大容量试验电源在现场也很难解决，现场试验极不方便。工频谐振装置，无论从试验电源容量、设备重量、试验波形及投资等方面都具有极大的优势。该装置主要针对单机容量在250MW及以下水力发电机的交流耐压试验设计制造。选购“发电机交流耐压试验装置”注意一下几点：
1、由于谐振无功全补偿，电源和设备的功率仅为被试品所需容量的1/10以下(1/Q10)；同容量的体积小，重量轻，装置输出容量大而所需配置的电源容量小，价廉，使用操作便捷而安全
2、发电机交流耐压试验装置实际是个电流滤波回路，使通过被试品的电流基本是基波电流，输出电压的波形畸变率(THD)极小，优于现有所有类型的交流耐压设备
3、试品闪络或击穿后的短路电流仅为短路前试验电流的1/10以下的(1/Q)能有效防止击穿后扩大对故障点的损伤
4、闪络后立即自动熄弧，熄弧后恢复谐振状态电压建立的过程较长(秒数)是一个稳态的建立过程，既无电压过冲之虑更无微秒级毫秒级瞬态过程的恢复过电压的危险
对于大容量发电机（如火力发电机组，单机容量已超过1000MW，水力发电机组，单机最大容量已达800MW；），设备出厂试验时，必须采用工频谐振装置；但是，发电机设备到了现场后，如果还采用传统的试验设备（即工频试验变压器50Hz交流耐压），由于试验变压器、调压器十分笨重，设备体积巨大、无法运输，试验需要的容量大，现场无法满足试验条件，就只能够采用变频调感方式，使谐振频率在45-65Hz。变频调感式发电机交流耐压装置即可满足这一要求，并且完全符合相关标准的要求。
图1、660MW发电机工频耐压试验指定制造商
660MW发电机工频耐压试验设备，176Kva/44kV调频串联谐振试验装置，可满足600MW～1000MW及以下火力发电机，出口电压22kV，电容量≤0.3µF，试验频率45～60Hz,试验电压≤44kV，试验时间1分钟。
湖北麻城火电厂，中试控股对660MW火力发电机进行工频耐压试验的案例，成为660MW发电机工频耐压试验重要分析依据。

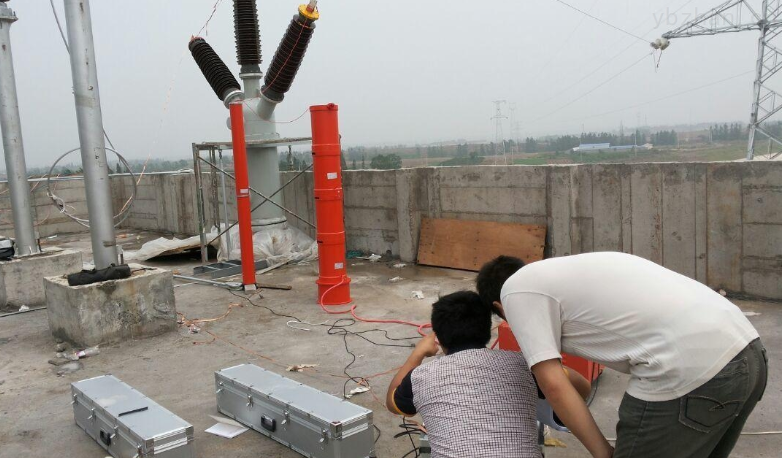

图2、660MW发电机工频耐压试验现场
660MW火力发电机进行工频耐压试验，耐压试验额定时间18分钟；对被试品660MW火力发电机三相定子全部耐压试验；试验要求频率50Hz-60Hz，水内冷发电机定子绕组进行1min的串联谐振交流耐压试验数据如下：
中试控股660MW发电机工频耐压试验案例数据分析：
定子绕组 |
频率（HZ） |
电压（kV） |
低压电流（A） |
试验时（min） |
结果 |
A-B+C+地 |
47.29 |
32.34 |
45.7 |
1 |
合格 |
B-A+C+地 |
47 |
32.41 |
45.4 |
1 |
合格 |
C-A+C+地 |
47 |
32.34 |
45.2 |
1 |
合格 |
图3、660MW发电机工频耐压试验数据界面
1、由于谐振无功全补偿，电源和设备的功率仅为被试品所需容量的1/10以下(1/Q10)；同容量的体积小，重量轻，装置输出容量大而所需配置的电源容量小，价廉，使用操作便捷而安全
2、发电机交流耐压试验装置实际是个电流滤波回路，使通过被试品的电流基本是基波电流，输出电压的波形畸变率(THD)极小，优于现有所有类型的交流耐压设备
3、试品闪络或击穿后的短路电流仅为短路前试验电流的1/10以下的(1/Q)能有效防止击穿后扩大对故障点的损伤
4、闪络后立即自动熄弧，熄弧后恢复谐振状态电压建立的过程较长(秒数)是一个稳态的建立过程，既无电压过冲之虑更无微秒级毫秒级瞬态过程的恢复过电压的危险
