三相电容电感测试仪性能如何
时间：2019-11-17
中试控股是三相电容电感测试仪专业生产厂家，三相电容电感测试仪能够不拆线快速同时测量三相电容器电抗器的值，了解更多三相电容电感测试仪性能。
1、三相电容电感测试仪工作原理
图1 、三相电容电感测试仪工作原理图
在被测电容支路有对被测电容的电压、电流取样的取样电路，取样电路的输出端分别接放大电路，从电压放大电路输出的电压信号和从电流放大电路输出的电流信号通过鉴相器输出相位差信号，与电压信号和电流信号通过A/D转换器后，输入CPU计算而得到被测电容值。因为采用了移动的电流取样单元，而使得无需拆除连接线就可以直接测量电容值。
加之测量过程档位是自动进行选择，避免了手动操作引起的误差，因此具有稳定性好、重复性好，准确可靠的特点。
2、三相电容电感测试仪仪器面板

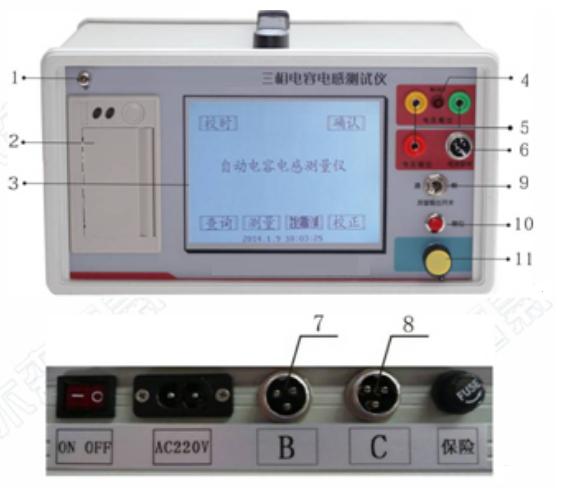

图2、三相电容电感测试仪仪器面板
1：接地端
2：打印机：打印测量数据和波形
3：液晶显示屏
4：电压输出指示灯
5：A、B、C输出电压接线柱
6、7、8: A、B、C电流取样接口
9：测量输出开关
10：复位按钮：按此键后，直接跳回主菜单。
11：功能选择：用于显示屏上各项功能选择
另注：单相测量时只接A、B电压接线柱和A相电流取样线。
