介质损耗测试仪性能新说

时间：2019-11-17

中试控股介质损耗测试仪专业供应商是，介质损耗测试仪具有过流保护、反接线低压屏蔽功能，获取更多介质损耗测试仪中试控股性能资料。

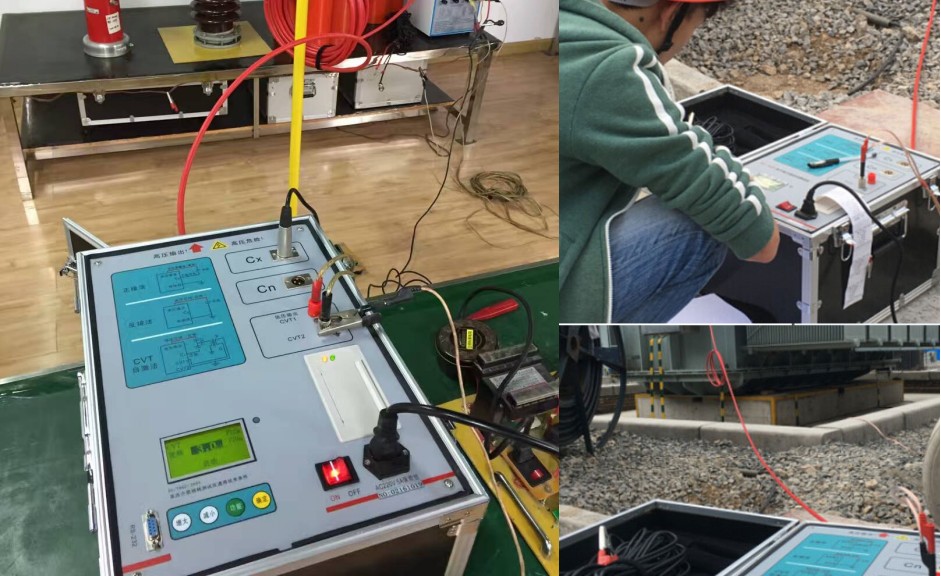

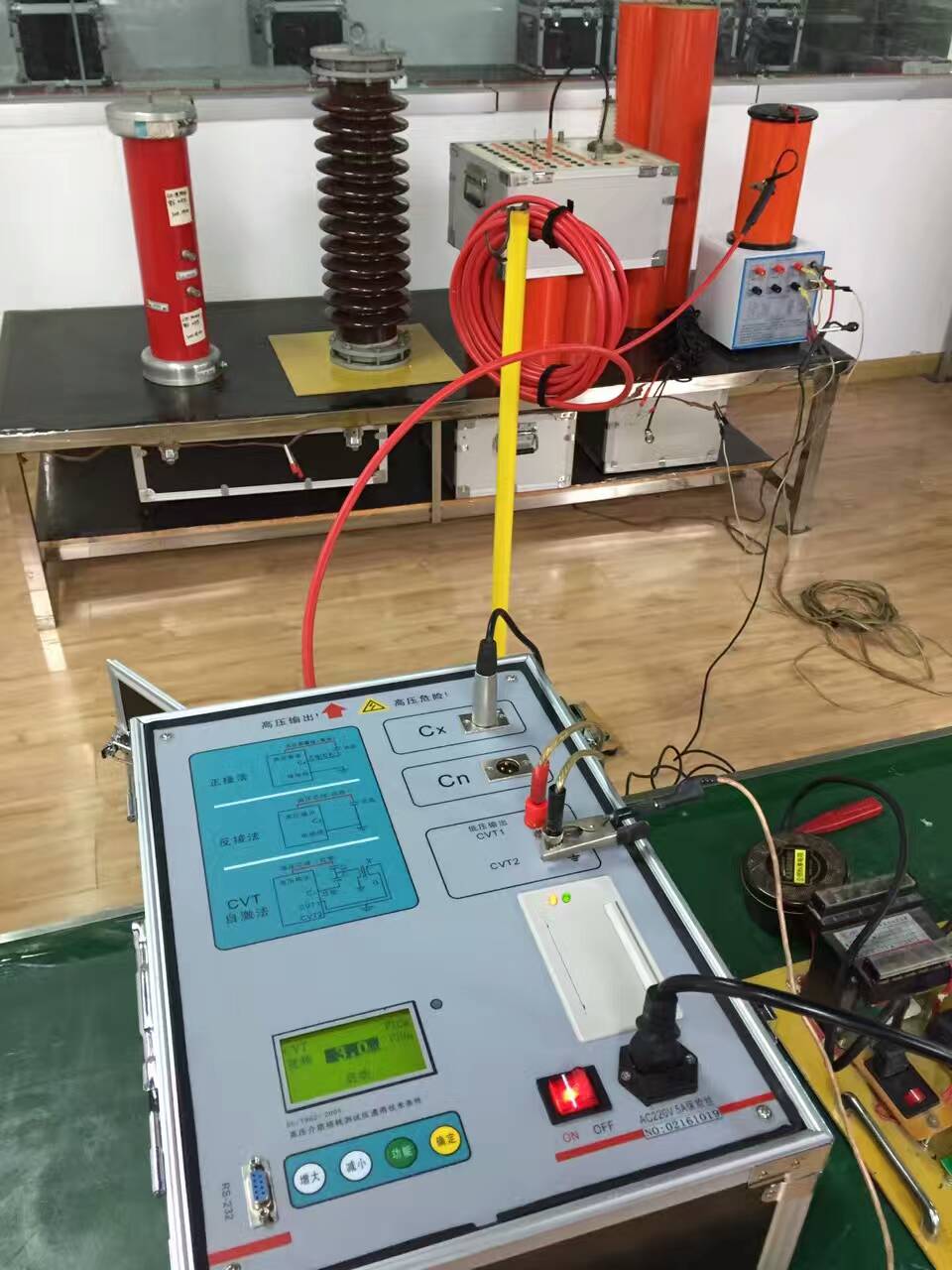

图1、介质损耗测试仪

  一、中试控股介质损耗测试仪的参数指标
  (1)  介质损耗测试仪无局放工频试验变压器
  型号：　ZSYDW－15KVA/30KV
  结构：　绝缘圆筒、固定式
  相数：　单相
  频率：　50Hz
  冷却方式：ONAN
  额定容量：15KVA
  原边额定电压：0.20KV　　　额定电流：75A
  副边输出电压：30KV　　　额定电流：0.5A
  空载电流：≤5%
  阻抗电压：≤8%
  波形畸变率≤3%
  测量绕组电压：100V　　　测量电压比：1：500
  过电流能力：在150%（0.75）额定电流持续时间300S情况下，过电试验变压器绕组均不造成热损坏和绕组变形。
  过压能力：在110℅UH（55KV）时间60S下过电压，不应造成试验变压器绝缘损坏，此时波形畸变率≤5%。
  绝缘水平：低压端工频耐5KV/min
  介质损耗：≤0.5%
  局部放电量：海拔2000m以下，100%UH下小于5pC；海拔3000m以下，100%UH下小于6pC；
  运行时间：在100%HU、IH下从环境温度开始允许运行60min,80%UH、IH下从环境温度开始允许连续运行。
  温升试验：在正常使用条件下绕组温升小于65K，油面温小于55K
  保　　护：原、副边均采用过电流继电器进行过电流保护，不管在任何情况下保证人身和设备的安全。
  (2) 保护电阻
  型号：ZSR50KV－5 KΩ
  额定频率：50Hz
  额定电压：30KV
  额定电流：长期电流0.5A
  标称电阻：5KΩ
  耐热等级：F级
  局部放电量：海拔2000m以下，100%额定电压下＜5pC；海拔2000m-3000m，100%额定电压下＜6pC
  温升：100%额定电流下连续运行电阻表面温度小于80K
  运行时间：同变压器
     (3) 电源滤波器
  型号：ZSNF－0.22/0.22
  额定电压：0.22KV
  额定电流：75A
  额定频率：50－60Hz
  线路数：1路
  滤波电抗器品质因数：＞70
  局部放电背景水平：海拔2000m以下，100%额定电压下＜5pC；海拔2000m-3000m，100%额定电压下＜6pC
  阻尼电阻功率：100W
  衰减特性：40KMS－100KMS＞40DB；100KMS－1MMS＞50DB
  绝缘水平：5KV/1min无异常放电现象
  允许运行时间：同变压器，其绕组的温升满足国家标准
