变压器变比测试仪如何接线

时间：2019-11-17

中试控股是变压器变比测试仪生产厂家，变压器变比测试仪量程宽，测试速度快，质量安全，想要知道更多变压器变比测试仪接线方法。
变压器变比测试仪接线方式
1、Y-d-11，电压组合110±8×1.25%/10.5KV 的变压器。按图1进行接线。
变压器变比测试仪接线图

图1、变压器变比测试仪接线图

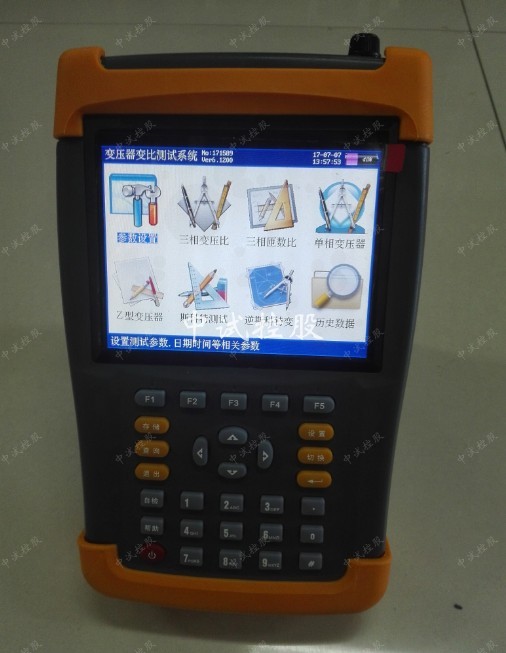

打开电源开关显示出主菜单，此时按确认键，显示此时可输入额定变比值，按照变压器铭牌上的高压端9分接电压值110.0，低压电压10.5，计算出额定变比10.476，输入额定变比10.476，分接总数17，分接间距1.25%，输入完成后，按返回键返回到主菜单，按F1键，仪器开始测量，测量结果见图3所示。
测量结果

图2、测量结果

此时，可按F1键重测一次，F2键存储数据，打印键打印数据，按复位键返回主菜单。
打开电源开关，显示主菜单（见图2），操作与上例相似，只是额定变比的计算要注意，变压器铭牌高压端9分接电压值（525/1.732=）303.1，低压侧电压20，计算值是303.1/20=15.155，输入到额定变比位置，在参数设置时，将高压方式改成“单”，额定变比改成15.155，总分接数改成17，分接间距改成1.25%，修改完成后，按F1键进行测试。
