说起来，如今优秀异频介质损耗测试仪仪器操作步骤给我们提供的产品确实在全自动方面表现很不错，但是主要还是采集、测量、显示、存储等方面的全自动。其实能够做到这些方面在实际应用的时候就已经足够了。

其实过去的时候，我们在使用此类仪器读数的时候是很难的，但是如今在加入了全自动技术以后，尤其是有了大屏幕图形LCD显示以后，无论是读数还是计算都简单了很多，也算是方便使用者了。

在我们日常的操作中，有一个问题是让很多人都头疼的。那就是我们在使用仪器的过程中会因为外接线的问题而出现故障。这个时候要排除故障出现的原因就是相当耗时间的，毕竟异频介质损耗测试仪仪器操作步骤提供的产品外接线很多，而且单个外接线可能出现的问题也不少，加起来是很难判断的。

如今市面上给我们提供的产品对这方面都没有什么好的解决方法，需要工人依靠自己长期的经验来进行准确判断。而这对企业来说就意味着入门的门槛很高，招工的时候难度很大。

不过有几家优秀的异频介质损耗测试仪仪器操作步骤已经解决了这个问题，它们提供的仪器是可以自动进行外接线故障检测的，让我们知道到底是接线错误、变比还是极性错误导致了读数有问题。大大降低了使用门槛。

全自动一直都是一个美好而陌生的名词，很多异频介质损耗测试仪仪器操作步骤都标榜自己的产品可以做到全自动测量，但是在实际使用的时候还是离不开使用者的良好配合，对于使用者本人的工作能力有着很高的需求。而这显然和全自动的理念是相违背的，因此进行这样宣传的产品如今销量都不太好。

1．测量前准备：

 1）用接地线一端接仪器的接地柱，另一端接可靠的大地，保证仪器外壳处在地电位上。

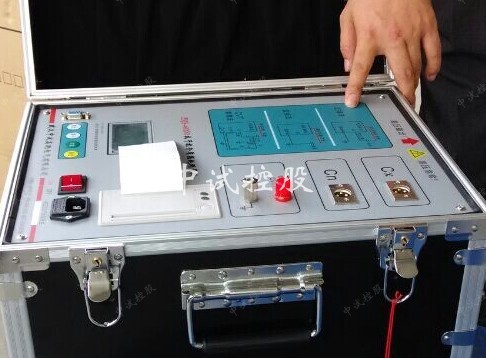

 2）正接线时：将高压电缆插头插入后门HV插座中，将另一端的红色大钳子夹到被测试品的引线上，黑色小钳子悬空或夹在红色大钳子上。将C_X低压电缆插入C_X插座中，另一端的红色夹子夹试品的低端，黑色夹子悬空或接屏蔽装置。

 3）反接线时：将高压电缆插头插入后门HV插座中，将另一端的红色大钳子夹到被测试品的引线上，红色小钳子悬空或接屏蔽装置。Cx插座不用。

2．打开电源开关，仪器进行自检，若自检良好，液晶屏显示中文主菜单

3．菜单选择：

• 按   键可移动光标至各菜单项，并循环指示。被选中项反白字体显示。选择键的流程。
• 在光标当前所示项目，按▼ ▲键键可进行该项菜单的变更，并循环指示，流程所示。
• 将菜单变更至与测试要求相对应后即可按选择键进行下个                            4、 频率：光标在频率上，按↑↓键选择定频和变频：

光标在定频上：按住“启停”键1s以上切换到全频率选择，按↑↓键循环显示45Hz / 47.5Hz / 50Hz / 52.5Hz / 55Hz / 60Hz / 65Hz

工频50Hz测量，此设置不能抗干扰，在试验室内测量或校验时选用50Hz，“45/47.5/55/52.5/60/65Hz”：为单频率测量，研究不同频率下介损的变化时选用。

光标在变频上：按住“启停”键1s以上切换到全频率选择，按↑↓键循环显示5-Hz / 6-Hz / 4-Hz”：

“5-Hz”：为45/55Hz自动变频，适合50Hz电网工频干扰下测量。

“6-Hz”：为55/65Hz自动变频，适合60Hz电网工频干扰下测量。

“4-Hz”：为47.5/52.5Hz自动变频，适合50Hz电网工频干扰下测量。

5、测试：当光标在 测试 项目上时，按确认键大约3秒钟开始测试。测试过程中显示的画面如图十三（正接线，变频）所示，当下面的进程到100%时候测试完毕，然后显示测量结果见图十四所示，此时光标指示打印机图标，按确认键打印报告。

测量结果的意义如下：

tgδ： 试品的损耗因数tgδ值

CX： 测量的电容值

V：施加电压值

I：试品流过的电流

F1,F2 : 试验频率

　　　     打印结束后，关闭电源开关，测试完毕。
