图1、 JS型动作记数器的原理接线

       当避雷器动作时，放电电流流过阀片R1，在R1上的压降经阀片R2给电容器C充电，然后C再对电磁式记数器的电感线圈L放电，使其转动1格，记1次数。改变R1及R2的阻值，可使记数器具有不同的灵敏度。一般最小动作电流为100A（8/20μs）的冲击电流。因R1上有一定的压降，将使避雷器的残压有所增加，故它主要用于40kV以上的高压避雷器。
       图1（b）表示 JS－8型动作记数器的结构，系整流式结构。避雷器动作时，高温阀片R1上的压降经全波整流给电容器C充电，然后C再对电磁式记数器的L放电，使其记数。该记数器的阀片R1的阻值较小（在10kA时的压降为1.1kV），通流容量较大（1200A方波），最小动作电流也为100A（8/20s）的冲击电流。JS－8型记数器可用于6.0～330kV系统的避雷器，JS－8A型记数器可用于500kV系统的避雷器。

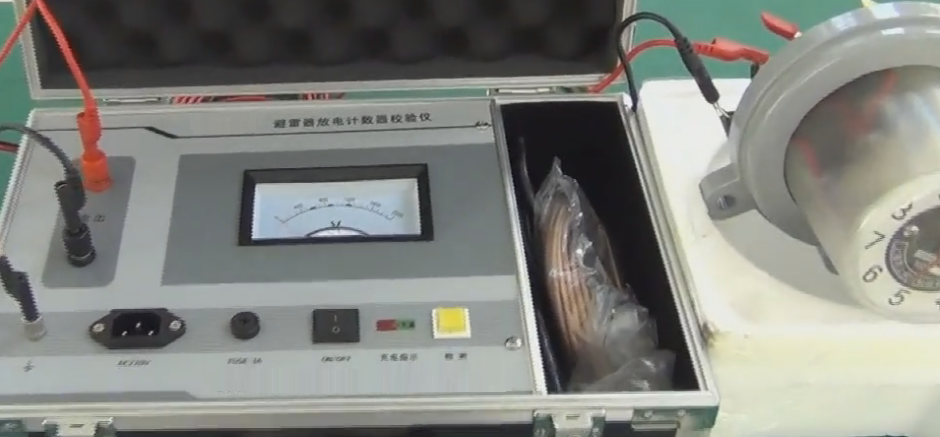

图2、避雷器放电计数器测试仪
