绝缘油介电强度自动测试仪

尊敬的用户：

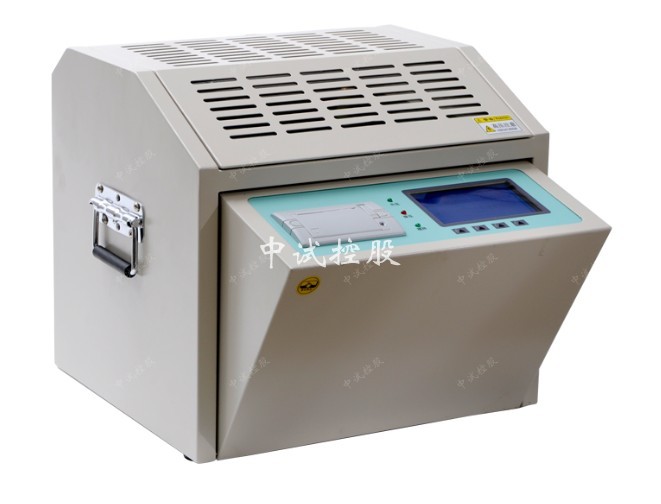

感谢您选择了ZSJY-80D全自动绝缘油介电强度测试仪！为方便您尽早尽快地熟练操作本仪器，我们特随机配备了内容详实的操作手册，从中您可以获取有关产品介绍、使用方法、仪器性能以及安全注意事项等诸多方面的知识。

在第一次使用仪器之前，请务必仔细阅读本操作手册，并按本手册对仪器进行操作和维护，这会有助于您更好的使用该产品，并且可以延长该仪器的使用寿命。

在编写本手册时，虽然我们本着科学和严谨的态度进行了工作，并认为本手册中所提供的信息是正确和可靠的。然而，智者千虑必有一失，本手册也难免会有错误和疏漏之处。如果您发现了手册中的错误，请务必于百忙之中抽时间，尽快设法告知我们，并烦请监督我们迅速改正错误！本公司全体职员将不胜感激！

本公司保留对仪器使用功能进行改进的权力，如发现仪器在使用过程中其功能与操作手册介绍的不一致，请以仪器的实际功能为准。我们希望本仪器能使您的工作变得轻松、愉快，愿您在繁忙的工作之中体会到办公自动化的轻松而美好的感觉！

当您对本公司仪器感到满意时，请向您的朋友推荐！当您对本仪器有宝贵意见和建议时，请您一定要与我们联系，本公司定竭尽全力给您一个满意的答复。再次感谢您对我公司的支持！

一、概  述

ZSJY-80D全自动绝缘油介电强度测试仪是我公司全体科研技术人员，依据国家标准GB507-1986及行标DL-474·4-92DL/T596-1996的有关规定，发挥自身优势，经过多次现场试验和长期不懈努力，精心研制开发的高准确度、全数字化工业仪器。为满足不同用户的需求，该系列仪器可分为单杯三杯及多杯等型号。仪器操作简便，造型美观大方。由于采用了全自动数字化微机控制，所以测量精度高、抗干扰能力强、安全可靠。

二、仪器特点

1. 仪器采用大容量单片机控制，工作稳定可靠；

2. 仪器内设宽范围看门狗电路杜绝了死机现象；

3. 多种操作选择，仪器程序设有GB507-1986、GB507-2002两种国家标准方法和自定义操作，能适应不同用户的多种选择；

4. 仪器油杯采用特种玻璃一次浇铸成型，杜绝了漏油等干扰现象的发生；

5. 仪器独特的高压端采样设计让测试值直接进入A/D转换器，避免了在模拟电路中造成的误差，使测量结果更加准确；

6. 仪器内部具有过流、过压、短路等保护等功能，并且具有极强的抗干扰能力，电磁兼容性好；

7. 便携式结构，易于移动，户内外使用均很方便。

三、技术指标

1. 升压器容量    1.5kVA

2. 升压速度     2.0 kV/s，3.0 kV/s， 二档任选

                误 差  0.2kV/s

3. 输出电压     0～80 kV

4. 电源畸变率   ＜1%

5. 显示方式     大屏幕液晶汉字显示

6. 电极间隙     标准2.5 mm

7. 外形尺寸     长410 mm；宽390 mm； 高380 mm

8. 仪器重量     26 kg

四、使用条件

    1. 环境温度     0～40℃

    2. 相对湿度     ≤ 85%

    3. 工作电源     AC 220V ± 20%

    4. 电源频率     50 Hz ± 5 Hz

5. 功率消耗    ＜200 W
