在讨论一个仪器使用便捷性的时候，我们往往都是从仪器本身出发去考虑的，看看它的使用是不是足够方便。但是很多时候，便捷性也是需要从多个角度来判断的，比如75kVA/75kV/1A变频串联谐振试验成套装置原理与配置给我们提供的产品是需要搭配其他仪器使用的，这个时候，需要搭配使用的仪器越少，自然是越方便的。

一般来说，普通75kVA/75kV/1A变频串联谐振试验成套装置原理与配置提供的产品在使用的时候至少需要互感器、升流器、负载箱等仪器的帮助才可以正常操作。而这样的仪器在便携性上就差了很多，工作时候的效率也是很低的。

而如今优秀企业给我们提供的产品已经不需要这些仪器的配合就可以精准度数了，这无疑是方便了很多的。一方面降低了我们的负担，另一方面大大提升了了测试的效率，节省了大家时间上的消耗。

现场工频对于仪器的测试一直都是有着很大影响的。因为它是会产生一定的电磁干扰的，对于最终的读数自然是会有影响的。很多仪器的误差都是因为它出现的，因此对75kVA/75kV/1A变频串联谐振试验成套装置原理与配置产品的选择就要注意是不是可以排除这个因素的干扰。而现在不少仪器都能够做到这一点了。

其实这个东西说起来复杂，但是只要思路上变化一下就可以轻松解决，那就是让75kVA/75kV/1A变频串联谐振试验成套装置原理与配置的产品在使用的时候可以产生接近工频的异频功率，这样自然就可以避免后者的干扰，获得准确的读数。

可以肯定的是，仪器行业的发展就是提高使用效率和避免误差的过程，凡是能够在这两个方面获得突破的产品都是很容易获得大家认可的。而这也是很多企业在进行仪器筛选的时候会重点关注的内容。

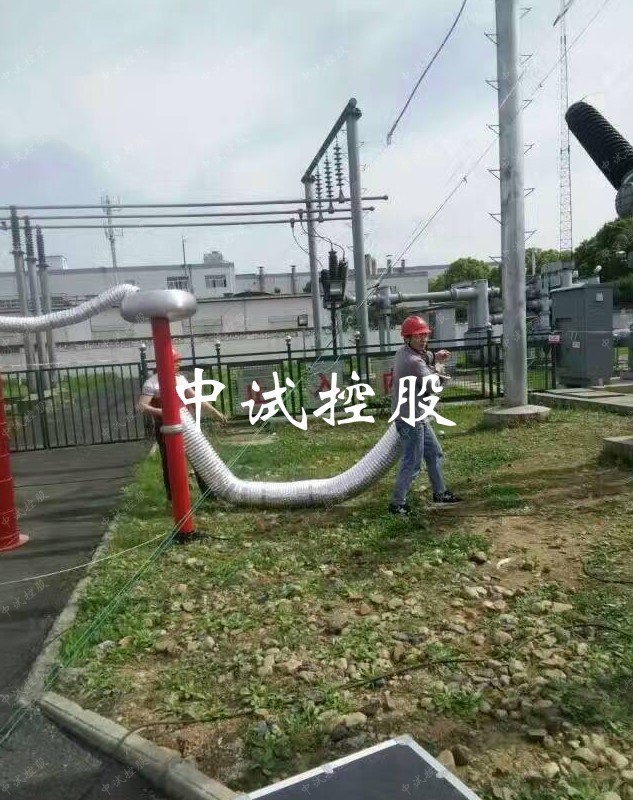

中试控股专业生产的75kVA/75kV/1A变频串联谐振试验成套装置是采用变频调压方式进行交流耐压试验的设备。装置运用串联谐振原理，利用较小容量的供电电源可完成等效于供电电源30～150倍容量的试验，大大缓解了现场试验电源容量不足的问题。该仪器广泛应用于四级、五级承装（修、试）电力设施企业、供电、发电、铁路、钢铁、石化、矿山、输变电装备制造等行业，适用于6kV～35kV电压等级的大容量、高电压的电容性试品，如发电机组、高压交联电缆、电力变压器、高电压互感器、高压断路器、高压套管等设备的交接试验和预防性试验。

工作原理
变频串联谐振试验成套装置运用串并联谐振的原理，利用励磁变压器激发谐振回路，调节变频调压电源的输出频率，使回路电感L和试品C串联谐振，谐振电压施加到试品上电压，使试品上高压达到所需要的电压值。
拓奥普电力生产的变频串联谐振试验装置为自主研发的变频、调压软件技术。变频调压电源采用16位精细变频、10KHZ载波频率、SPWM和进口原装IPM整体模块设计、制造。成套装置符合有关高压试验的规程和要求。
产品特点
1、成套装置体积小、重量轻、携带方便。变频调压电源采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，同时装置也有很强的过载能力。
2、装置自动调谐功能强大。自动调谐时，从30Hz到300Hz自动扫频，用户能直观地看到装置调谐过程；扫频完成后，系统根据扫频初步找到的谐振频点，在其±5Hz范围内以0.01Hz为分辨率进行频率细扫，之后锁定谐振频率。
3、装置能灵活整定试验电压、调频范围、加压时间。支持“自动调谐＋手动调压”，“自动调谐＋自动调压”，“手动调谐＋手动调压”等试验模式，推荐使用“自动调谐＋手动调压”模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高。
4、装置采用大尺寸彩屏显示试验数据、试验状态，并有实时操作步骤提示功能。试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。试验结果能计算出被试品电容值。自备微型打印机，具备试验数据打印功能。
5、装置保护功能完善，安全可靠高。具有过电流、过电压及闪络保护功能，可有效保护人身及设备安全。
配置组成

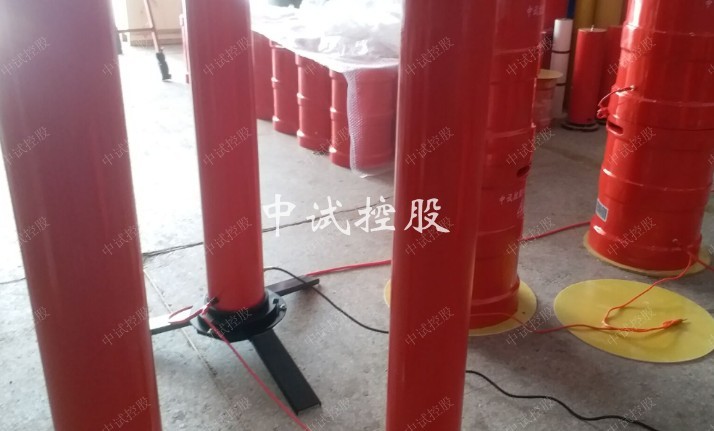

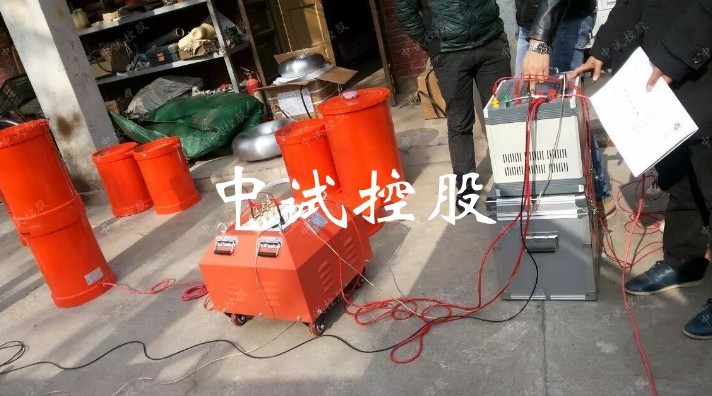

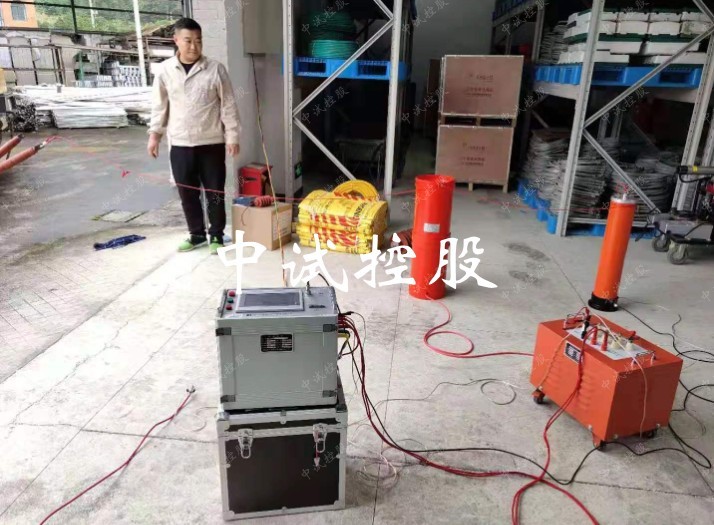

成套设备主要由变频调压电源1台、励磁变压器1台、高压电抗器3台、电容分压器1台、附件箱1件组成。
技术指标
1、仪器工作电源：AC220V±10%单相、50Hz
2、功率电源电压：AC380V±10%单相、50Hz
3、输出电压：75kV
4、输出容量：75kVA
5、输出频率范围：30Hz～300Hz
6、装置测量精度：1.0级
7、连续试验时间：＞60min
8、频率调节分辨率：0.01Hz
9、输出波形：正弦波，波形畸变率≤0.5%
10、频率调节灵敏度：0.1Hz，不稳定度≤0.5%
11、系统品质因数：20～60

（一）满足下列对象的试验要求

（1）10kV/300mm，长度1.5km电缆的交流耐压试验，电容量≤0.563uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

（2）35kV/300mm，长度0.4km电缆的交流耐压试验，电容量≤0.078uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

（3）35kV/31500kVA主变的交流耐压试验，电容量≤0.01uF，试验频率45-65Hz，试验电压不超过68kV，试验时间1min。

（二）主要配置参数

（1）额定容量：75kVA；

（2）输入电源：单相220或三相380V电压，频率为50Hz；

（3）额定电压：25kV；75kV

（4）额定电流：3A；1A

（5）工作频率：30-300Hz；

（6）装置输出波形：正弦波

（7）波形畸变率：输出电压波形畸变率≤1%；

（8）工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

（9）温升：额定负载下连续运行60min后温升≤65K；

（10）品质因素：装置自身Q≥30(f=45Hz)；

（11）保护功能： 对被试品具有过流、过压及试品闪络保护；

（12）测量精度：系统有效值1.5级；

2.1励磁变压器

（1）额定容量：6kVA

（2）输入电压：0~400V 单相220V

（3）输出电压：1.5-3-6kV

（4）结构：干式

（5）重量：约48kg

（6）尺寸：450*330*430

2.2变频电源

（1）额定输出容量：6kW

（2）工作电源： 220/380±10%V（单/三相），工频

（3）输出电压：0 –400V，单相，

（4）额定输入电流：15A

（5）额定输出电流：15A

（6）电压分辨率： 0.01kV

（7）电压测量精度：1.5%

（8）频率调节范围：30 – 300Hz

（9）频率调节分辨率：≤0.1Hz

（10）频率稳定度： 0.1%

（11）运行时间：额定容量下连续60min

（12）额定容量下连续运行60min元器件最高温度≤65K;

（13）噪声水平：≤50dB

2.3高压电抗器

（1）额定容量：25kVA

（2）额定电压：25kV

（3）额定电流：1A

（4）电 感 量：100H/单节

（5）品质因素：Q≥30 (f=45Hz)

（6）结构：干式

2.4 电容分压器

（1）额定电压：80kV；

（2）高压电容量：1000pF

（3）介质损耗：tgσ≤0.5%；

（4）分 压 比：1000：1

（5）测量精度：有效值1.5级;

（6）重量：约7kg；

2.5补偿电容器

（1）额定电压：80kV；

（2）高压电容量：15000pF

（3）重量：约10kg

75KVA/75KV变频串联谐振试验装置主要性能及参数

1、电源电压：   220V±10%、50Hz；

  2、额定容量：  75KVA；

  3、输出电压：     75KV，

  4、输出电流：      1A

  5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、频率不稳定度:    ≤0.05%

14、环境温度：      -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、具备手动试验/自动调谐/自动试验模式。

16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能
