各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备的交流耐压试验都必须严格按试验规程定期进行。在工频条件下，由于被试品电容量较大，或者试验电压要求较高，对试验装置的电源容量相应的也有较高的要求。目前，比较好的方法是用调频串联谐振设备进行耐压试验。中试控股本调频串联谐振是针对电力电缆等高电压、大电流容性试品的交流耐压试验而设计的。本谐振试验装置采用调整频率和调节铁心气隙的方式来调谐，可方便、准确的找到谐振点，同时还可以真对不同的试品以及不同地方的规程要求，使得谐振频率固定在要求的范围内。系统的品质因数可以达到20~80，使得系统轻巧简便；本谐振试验装置采用了多种保护措施，使得试验方便可靠；而谐振固有的滤波效应使得系统输出的波形完全满足试验规程的要求。

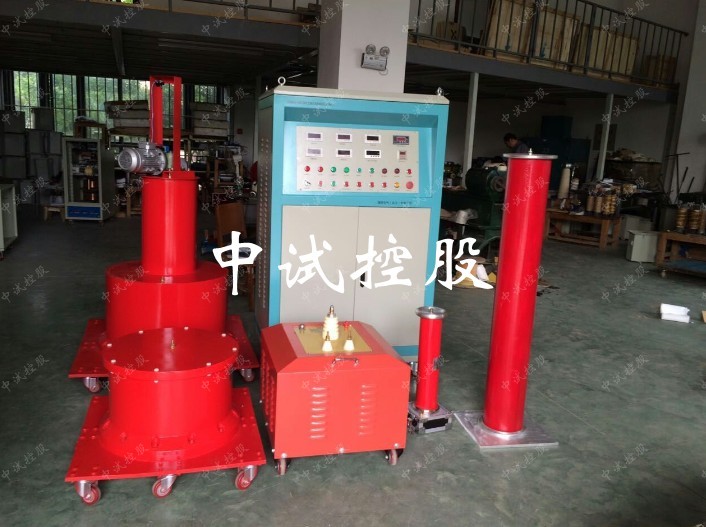

调频串联谐振耐压试验实物图

调频串联谐振耐压试验实物图

原理：

运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。
　　变频串联谐振由隔离变压器、调频调压电源、激励变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供变频谐振的激励功率。调频串联谐振耐压试验原理图

调频串联谐振耐压试验原理图

产品别称：

    变频串联谐振交流耐压试验装置、变频谐振、变频串联谐振、串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆耐压试验装置、工频耐压试验装置、高压交联电缆交流耐压试验设备、交流耐压试验装置、调频谐振　

中试控股便携式电缆耐压试验装置主要用于以下方面：
　　1、6kV-500kV高压交联电缆的交流耐压试验
　　2、发电机的交流耐压试验
　　3、GIS和SF6开关的交流耐压试验
　　4、6kV-500kV变压器的工频耐压试验
　　5、其它电力高压设备如母线，套管，互感器的交流耐压试验。
　　中试控股变频串联谐振成套设备由变频电源、励磁变压器、电抗器、分压器组成。

主要技术特点

    全国少数通过国家权威部门--电力工业电气设备质量检验测试中心（武汉高压研究所）严格的型式试验鉴定，质量可靠，确保试验人员、被试品和试验设备本身的安全；
　　*体积小，重量轻，特别适合现场使用；
　　*符合国标要求:有监测峰值/√2功能，可实时监测试验波形；
　　*过压,过流,放电,过热及零启动保护全面可靠,动作时间1微秒；
　　*设备自带微型打印机，可及时打印保存试验数据；
　　*按军用标准抗振和防尘设计，中试控股耐长途运输和严酷使用环境；
　　*一键鼠标式旋钮“傻瓜式”操作，大屏幕液晶显示；
　　*独有软件校准功能，方便用户校准表计，确保高电压值准确度；
　　*德国威图设计全铝合金机箱,立卧两用,轻便美观,大大方便现场使用；
　　*所有主要元器件均由世界知名企业原装进口，包括美国德州仪器，英特尔，德国西门子，施耐德，日本东芝，富士等；
　　*产品稳定可靠，三年质保；
　　*信守承诺，服务专业及时，尽最大努力为客户需求服务；
