三相微机继电保护测试仪阻抗相位特性

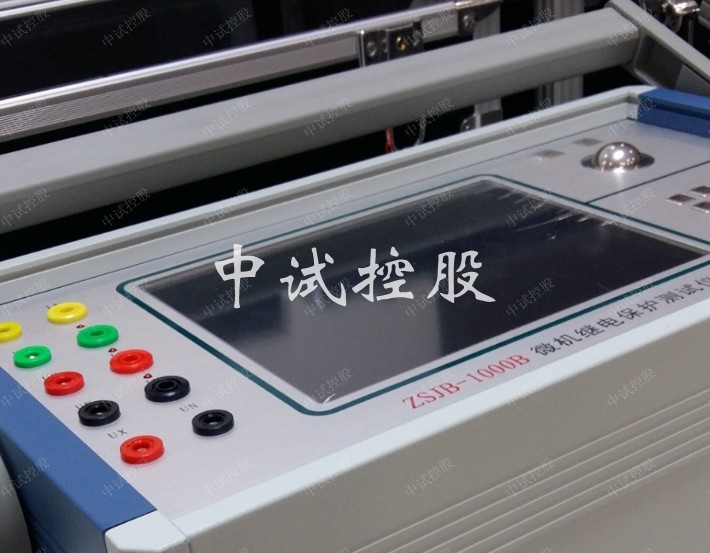

中试控股电力微机继电保护测试仪是在参照电力部颁发的DL/T624-1997《微机型继电保护试验装置技术条件》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。本微机继电保护测试仪采用单机独立运行，亦可联接笔记本电脑运行的先进结构。仪器主机采用DSP+FPGA结构，真16位DAC输出、内置新型模块式高保真线性大功率功放，自带8.4寸分辨率为800×600的TFT真彩显示屏以及高档工业键盘鼠标。WindowsXP操作系统，功能强大。体积小、精度高。既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。

本程序用于测试阻抗继电器的相位特性。中试控股电力三相微机继电保护测试仪适用于园特性、多边形、上抛园、下抛园等特性的阻抗继电器阻抗边界搜索测试。

1.【扫描中心】

在坐标系中移动鼠标，单击左键，可改变扫描中心，用户根据阻抗特性估算扫描中心的位置。

2.【扫描半径】

全程360度扫描，扫描半径的大小决定扫描范围，扫描半径应大于阻抗整定值。

3.【扫描步长】

以阻抗表示，表示从扫描半径的顶端向扫描中心逼近的步长。

4.【扫描范围】

100%表示从扫描半径的顶端一直扫描到扫描中心，50%表示从扫描半径的顶端一直扫描到半径的一半的位置，而不扫到扫描中心，这样可减少测试时间。

5.【故障类型】AN、BN、CN；AB、BC和CA六选一。

6.【短路电流】一般取5A。

7.【正常态时间】：2秒。

8.【故障态时间】：1秒。

9.【零序系数】：0.67。

10.【开关量】：接点1，常开。
