“变电站的跨步电压如何测量？怎么原来没有要求测量？”
       进入夏季以来，中试控股客服不断接到类似问题，反映到技术部以后，我们统一回答。
       “变电站的跨步电压如何测量？怎么原来没有要求测量？”
       随着国家经济建设的发展，安全事故越来越频繁，安全生产管理愈发重要，各地贯彻相关规定、行业标准的力度越来越大，其实，DL/T 621-1997《交流电气装置的接地》、DL475-2006《接地装置工频特性参数测试导则》都规定：跨步电压一般不宜大于80V；与设备的加粗电位差不宜超过85V。那么，变电站的跨步电压如何测量呢？中试控股帮您来解答。

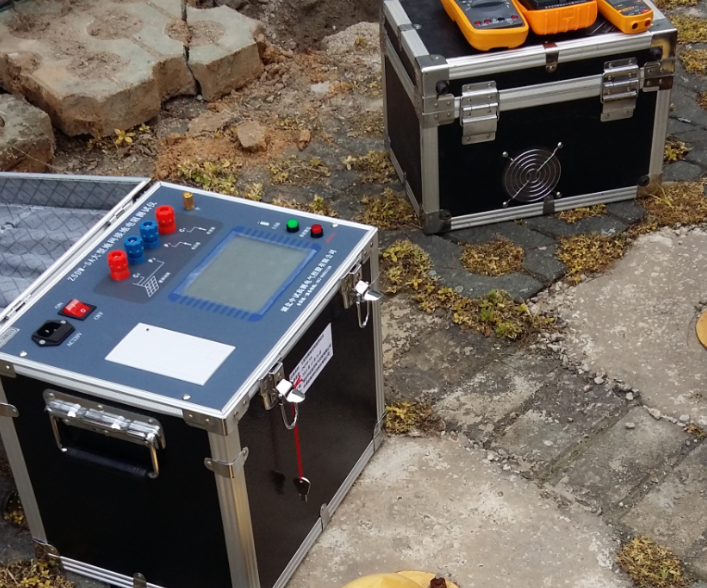

       以中试控股生产的大电网接地阻抗测试仪测量变电站的跨步电压为例说明。
       一、技术参数
       1、测量范围：0 ～ 150Ω（含电流桩阻抗）
       2、测量误差：±（读数×2％+0.005Ω）
       3、输出电压：最大AC 400V (45Hz、55Hz，双频，正弦波)
       4、输出电流：最大AC 5A (45Hz、55Hz，双频，正弦波)
       5、电流输出档位：5/4.5/4/3.5/3/2.5/2/1.5/1A，每0.5A一档，共9档。
       6、抗干扰能力：抗工频50Hz电压10V
       7、测量线要求：电流线铜芯截面积≥1.5mm2
       电压线铜芯截面积≥1.0mm2

       8、供电电源：AC 220V±10％，50Hz
       9、外形尺寸：440×350×210mm3，30kg
       在离接地装置较远处打一个地桩作为电流极，该电流极离接地装置边缘的距离仍取为接地装置最大对角线长度D的4倍以上。

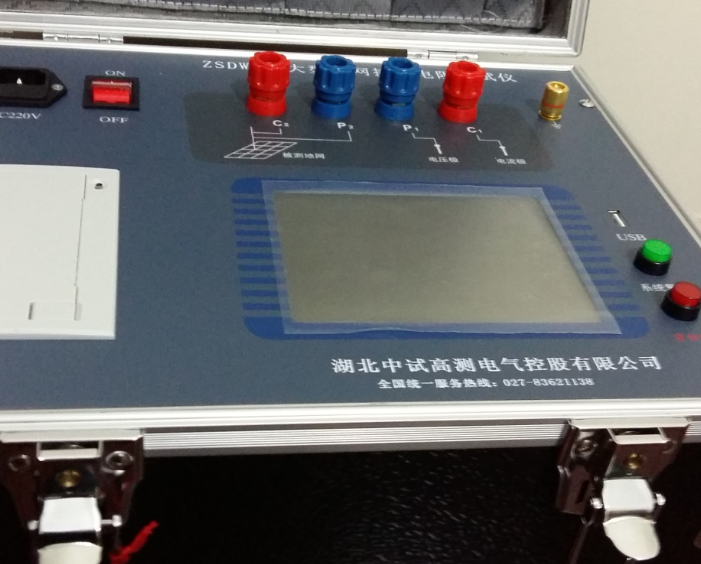

       用导线将仪器面板的C 端子与电流极可靠连接。再用导线将仪器的E 端子接至设备的接地引下线。
       地网仪器的P1、P2端子分别接至模拟人脚的电极Pc、Pd,
       该电极可采用包裹湿布的长方板或金属圆盘，并压上重物。两电极中心距离为1 米。仪器P1与P2端子间并联等效人体电阻Rm，
       检测接线无误后，接通仪器电源，选择执行“接地阻抗测量”，设置好测试电流，仪器开始测量，测量完毕，可从液晶屏上读取到阻抗值Z。
       最后根据下式计算出跨步电压Uk
       Uk=Z * Is
       （式中Is 为被测接地装置内系统单相接地故障电流。）
       上述测量中，若仪器电压输入端不并联等效人体电阻Rm，则所得结果为跨步电位差。
       接地装置是保障电气设备、建筑设备和人身安全的重要措施，涉及能源、军事、建筑、交通、电子、通信、石油化工和家用电器等部门和行业，跨步电压测量是接地要求中最重要的环节之一。直接关系到生产安全、人身和设备的安全，维护系统和设施可靠地运行。
