在开展水内冷发电机定子绕组的直流耐压试验和直流泄漏电流试验之前，必须测量水内冷发电机定子绕组的绝缘电阻值。
      水内冷发电机的绝缘电阻测试电路图如下

      一般在吹水或通水两种条件下进行。各自的特点如下：
      1、吹水情况下做试验
      优点：可用一般绝缘测试仪进行试验，设备轻便、操作简单、读数准确且不受水质情况的影响。
      缺点：由于30万机组的结构所致，其底部积水很难吹干。因此十分耗时，吹水时间甚至长达一周以上。延长了大修停机时间。如果吹水不彻底，不仅会带来测量误差，且万一试验时引起线圈内拉弧，就有损坏绕组的危险。
      2、通水情况下做试验
      优点：不用吹水设备，省去了吹水的时间。
      缺点：目前采用的普通绝缘电阻测试仪，要另加装置对汇水管等进行极化补偿。设备笨重、分散，接线复杂。试验结果受水质影响，微安表波动大、读数较困难。所以，普通绝缘兆欧表只能够在吹水情况下做绝缘电阻试验，在通水情况下做水内冷发电机的绝缘电阻试验，必须采用水内冷发电机绝缘电阻专用测试仪器，例如MS-2500水内冷发电机绝缘电阻测试仪或MS-2500F(两档5kv) 水内冷发电机绝缘电阻测试仪 ）

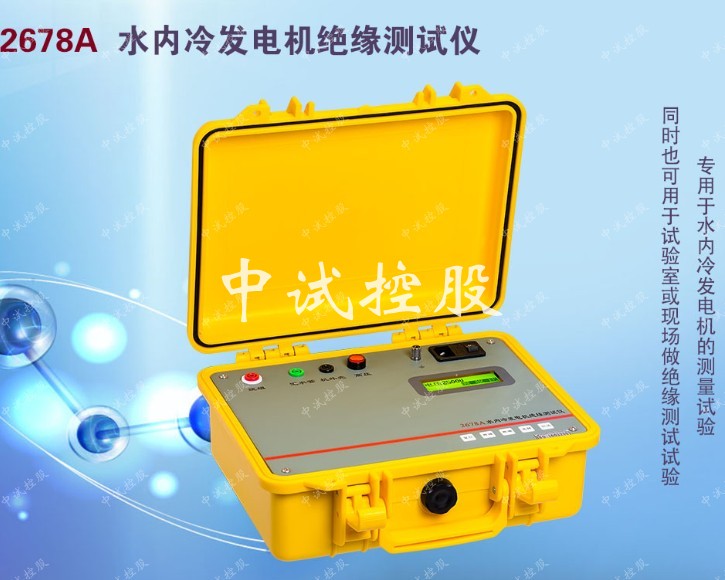

      中试控股根据“低压屏蔽法”原理研制开发的“水内冷发电机绝缘电阻测试仪”满足了这一要求

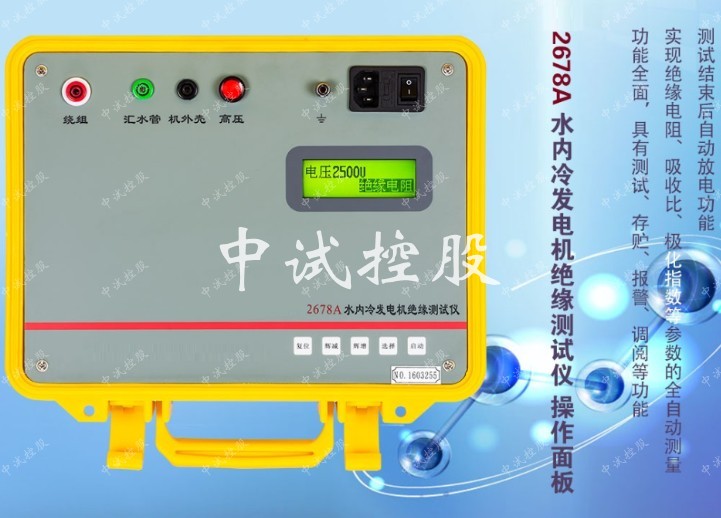

      水内冷发电机绝缘电阻测试仪其主要特点是：
      1．适用于测量水内冷发电机的绝缘电阻、吸收比（R60s/R15s）和极化指数（R10min/R1min）的测试。
      2．测量电压DC2500V、5000V，可测高达2万兆的绝缘电阻。
      3．不需对水极化电势进行补偿调节。
      4．输出功率大，水阻为100K时，测试高压跌落＜1%。
      5．机座与汇水管间电阻小至1K，也可保证测量准确度。
      6．可自动显示R15s、R16s、R10min、收比（R60s/R15s）和极化指数（R10min/R1min）
      7．测量结束后自动停止高压输出。
      8．完备的保护功能，保障操作安全。
