介质损耗测试仪正接法使用方法

使用方法操作步骤

第一步：按照说明书要求接好测试线，打开介质损耗测试仪主电源开关，显示屏幕出现参数的选择和设置。

第二步：设置参数，将测量方式、连接方式、测量电压选择并输入，测量方式分为工频和异频，如果在干扰比较大或者在线运行设备比较多时，采用异频方式测量，否则采用工频方式测量，两者相比，工频测试速度要比异频快，异频采用47.5Hz和52.5Hz两种频率测量之后计算50Hz时的介质损耗值。试验电压一般选10KV，或者保持默认值即可。

第三步：打开“内高压允许”开关，按“确认”键，仪器开始产生高压输出，同时伴有“嘟”的提示音，此时，屏幕显示“ 正在测量中请等待”。

在经过约40秒后，测量结束，高压自动切断，屏幕显示测量结果，如需打印结果,按“确认”键即可打印。

正接法的接线方法

当被试设备的低压测量端或二次端对地绝缘时，采用该方法。

将红色专用高压电缆从仪器后侧的HVx端上引出 ，高压屏蔽线皮接被试设备高压端。

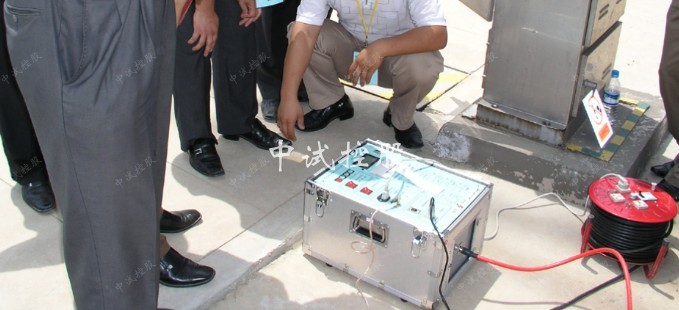

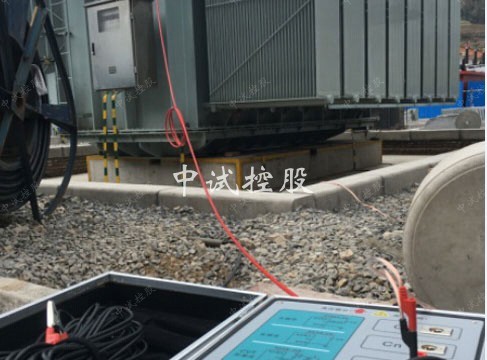

将黑色专用低压电缆从仪器面板上的Cx端引出 ，低压芯线接被试设备低压端L，低压屏蔽线接被试设备屏蔽端E，（试品无屏蔽端则悬空）HVx及Cx的芯线与屏蔽线之间严禁短接,否则无法取样，无法测量，如图：

介质损耗测试仪介绍

全自动抗干扰介质损耗测试仪是用于工频高压作用下，测量绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗角正切值（tgδ）和电容值（Cx）；最高可输出电压10kv，采用47.5、52.5双频和50Hz测量，精度更高，对抗干扰能力更强，介质损耗测试仪可用正、反接线方法测量不接地或直接接地的高压电气参数，也可用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量。
