（1）装置容量确定

设计六节电抗器，则单节电抗器为45kVA/45kV/1A/110H，装置总容量为270kVA。

10kV/300mm2电缆3km的交流耐压试验，电容量≤1.126uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

使用电抗器六节并联，则L=110/6=18.33H ，则：

试验频率：f=1/2π√LC=1/(2×3.14×√18.33×1.126×10-6)=35Hz

试验电流：I=2πfCU试 =2π×35×1.126×10-6×22×103=5.45A

装置容量定为270kVA/270kV，分六节电抗器，电抗器单节为45kVA/45kV/1A/110H，使用电抗器串并联能满足上述被试品的试验要求。

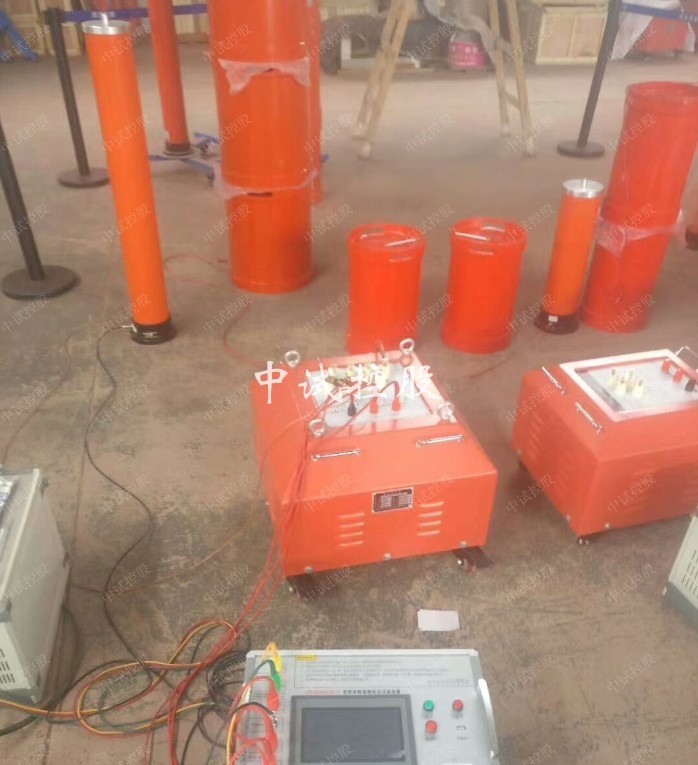

270kVA/270k串联谐振技术方案

（2）激励变压器 15kVA/4/16kV/0.4kV

额定容量：15kVA；

输入电压：0-400V，单相

输出电压：4/16kV

结构：干式

重量：约75kg

（3）变频电源 15kW/220/380V

额定输出容量：15kW

工作电源： 220/380±10%V（单/三相），工频

输出电压：0 –400V，单相，

额定输入电流：37.5A

额定输出电流：37.5A

电压分辨率： 0.01kV

电压测量精度：1.5%

频率调节范围：30 – 300Hz

频率调节分辨率：≤0.1Hz

频率稳定度： 0.1%

运行时间：额定容量下连续60min

额定容量下连续运行60min元器件最高温度≤65K;

噪声水平：≤50dB

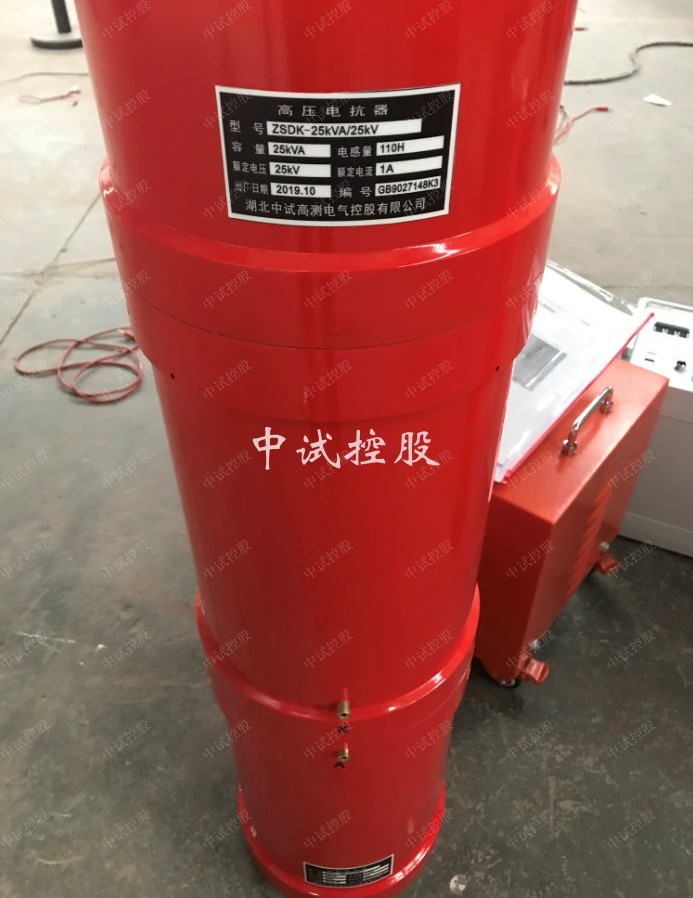

（4）高压电抗器 45kVA/45kV

额定容量：45kVA;

额定电压：45kV

额定电流：1A

电感量：110H/单节；

品质因素：Q≥30 (f=45Hz)；

结构：干式

重量：约45kg

（5）电容分压器

额定电压：270kV；

高压电容量：500pF

介质损耗：tgσ≤0.5%

分压比：3000：1

测量精度：有效值1.5级

重    量：约26kg
