电线电缆绝缘电阻试验 GB/T 3048.6－94

1.本标准适用于测量电线电缆绝缘电阻，其测量范围为10～1016Ω，测量电压为100，250，500，1000V。（中试控股产品标准应规定测试电压，如不规定，产品标准规定的耐压试验的电压值低于500V的产品测试电压执行耐压试验的电压值，产品标准规定的耐压试验的电压值不低于500V的产品一般选取500V。）

除电线电缆产品标准中另有规定者外,抽样试验时，测量应在环境温度为15～25℃和空气湿度不大于80％的室内或水中进行。

2.试样准备

1． 除产品标准中另有规定者外,试样有效长度应不小于10m，试样两端绝缘外的覆盖物

应小心地剥除，注意不得损伤绝缘表面。

2． 试样应在试验环境中放置足够的时间，使试样温度与试验温度平衡，并保持稳定。

3． 浸入水中试验时，试样两个端头露出水面的长度应不下于250 mm，绝缘部分露出的

长度应不下于150 mm。

4． 在空气中试验时，试样端部绝缘部分露出护套的长度应不下于100 mm。露出的绝缘

表面应保持干燥和洁净。

3.试验步骤

1． 金属护套电缆、屏蔽型电缆或铠装电缆试样，单芯者，中试控股应测量导体对金属套或屏蔽

层或铠装层之间的绝缘电阻；多芯者，应分别就每个导体对其余线芯与金属或屏蔽层或铠装层连接进行测量。

非金属护套电缆，非屏蔽电缆或无铠装的电缆试样，应浸入水中，单芯者测量导体对水之间的绝缘电阻；多芯者应分别就每个导体对其余线芯与水连接进行测量。也可将试样紧密地绕在金属棒上，单芯电缆测量导体对试棒之间的绝缘电阻；多芯电缆测量每个导体对其余线芯与试棒连接的绝缘电阻。中试控股试棒外径按产品标准规定。

2． 测量时充电时间应充分，以达到测量基本稳定。除在产品标准中另有规定者外，充

电时间为1min。

3． 重复试验时，在加电压前，使试样短路放电，放电时间应不小于试样充电时间的4

倍。

4.试验结果及计算

每公里长度的绝缘电阻按下式计算：

RL=RXL ......................(1)

式中：RL＝每公里长度绝缘电阻,MΩ.km

L＝试样有效测量长度, km

RX＝试样绝缘电阻，MΩ。

20℃时每公里长度的绝缘电阻，按下式计算：

R20=KRL ..............................(2)

式中：R20－20℃时每公里长度绝缘电阻,MΩ.km

K＝绝缘电阻温度校正系数，由专门的文件规定。

（注：温度大于20℃时，测量的绝缘电阻值小于R20，中试控股温度小于20℃时，测量的绝缘电阻值大于R20）

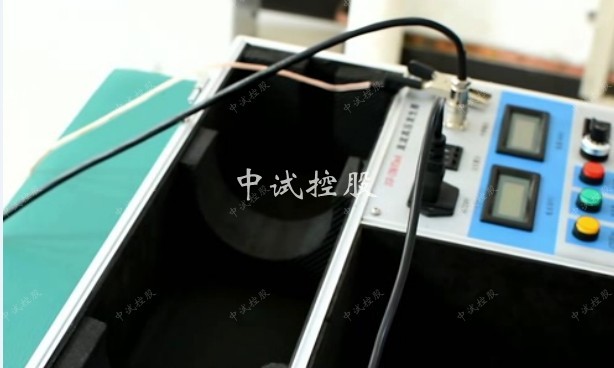

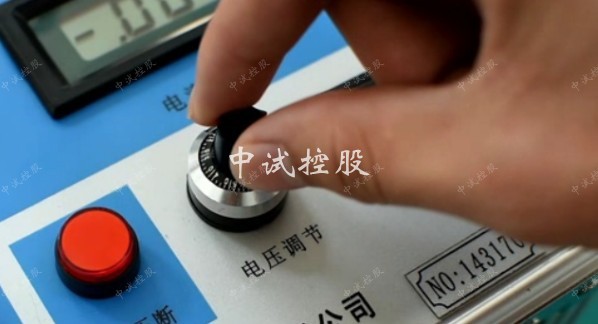

5. 电缆绝缘电阻测试仪器的使用

（1）在对电缆进行绝缘测试时，经常会用到兆欧表，但有的人可能不了解其机理，往往接错线或使用不正确造成误差很大，中试控股有时甚至会引起人身或设备事故。 兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身事故或设。
