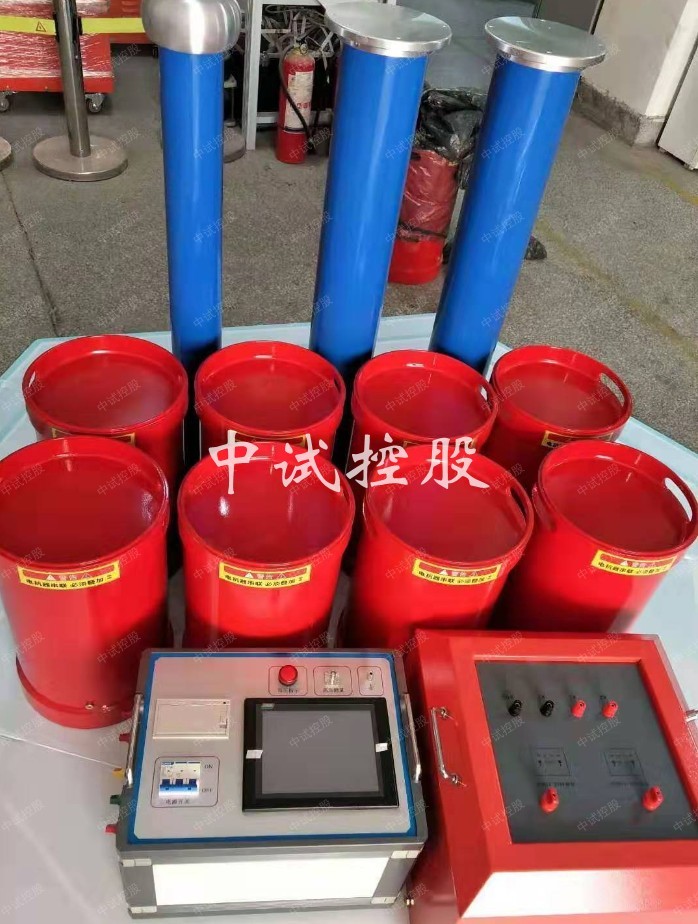

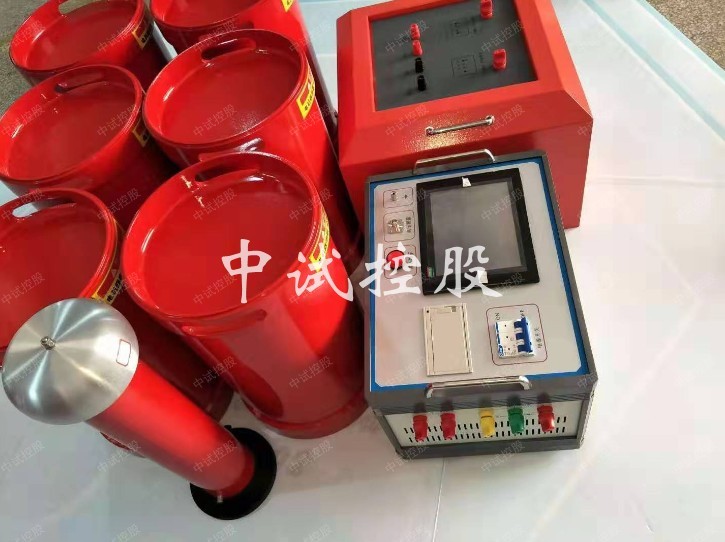

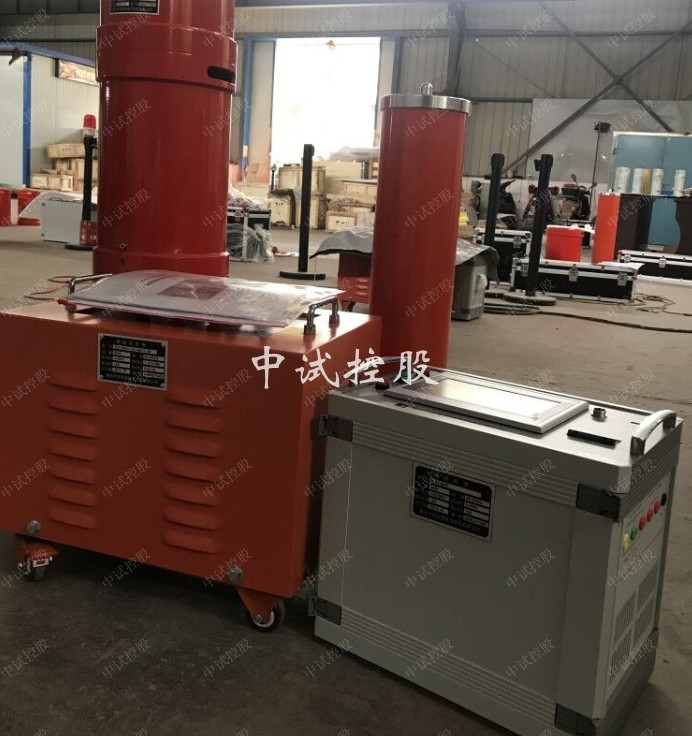

串联谐振试验成套装置产品概述：

 是运用串联谐振的原理，利用励磁变压器激发串联谐振回路，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品的交接和预防性试验。

串联谐振试验成套装置技术指标

1、总体技术规范

l 输出试验电压： 0～1000kV 交流有效值

l 输出试验电流： 1～10A 交流有效值

l 输出频率： 20～300Hz

l 谐振电压波形： 正弦波，波形畸变率：<1%

l 被试品种类： 各种电力变压器、电力电缆、发电机、GIS等设备。

l 工作制： 满功率输出下，连续工作时间30分钟

l 品质因数： 20～80，视不同的负载条件而不同

原理

我们已知，在回路频率f=1/2π√LC时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。

别称

串联谐振变压器、变频谐振、变频串联谐振、串联谐振试验设备、串联谐振原理、串联谐振应用、串联谐振系统、变频串联谐振交流耐压试验装置、调频串联谐振装置、变频串联谐振试验装置，电缆交流耐压试验装置、串联谐振耐压试验设备，电缆耐压试验设备，调频串联谐振试验装置等 。

主要应用：

1、6kV-500kV高压交联电缆的交流耐压试验

2、发电机的交流耐压试验

3、GIS和SF6开关的交流耐压试验

4、6kV-500kV变压器的工频耐压试验

5、其它电力高压设备如母线，套管，互感器的交流耐压试验。
