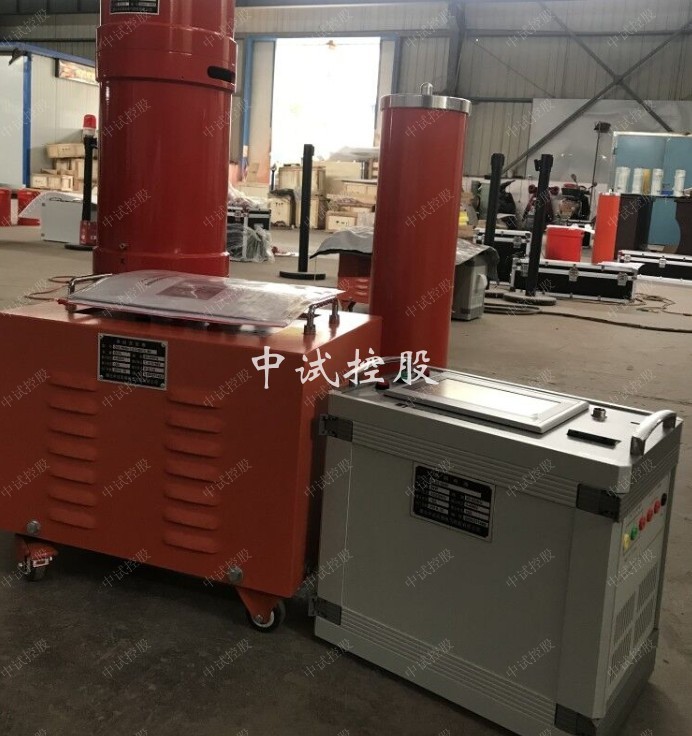

30～300Hz串联谐振成套试验装置采用先进的设计思想、高品质的IGBT及驱动回路使输出波形失真度小，频率输出稳定性好，具有良好的IGBT、过电流、过电压（保护值可根据需要人为整定）以及放电保护功能，可保护设备及人身的安全；当试品放电或击穿时，由于谐振条件被破坏，短路电流小，只有试品试验电流的 1/Q，避免了因击穿对试品造成的损坏。

30～300Hz串联谐振成套试验装置容量确定：

110kV/240mm2电缆600m，电容量≤0.08μF，试验频率为30-300Hz,试验电压128kV。

使用电抗器4节串联2组并联，此时电感量=92*4/2=184H

f=1/2π√LC=1/(2×3.14×√184×0.08×10-6)=41.5Hz。

I=2πfCU试 =2π×41.5×0.08×10-6×128×103=2.7A

30～300Hz串联谐振成套试验装置试验设备遵循标准

GB10229-88        《电抗器》

GB1094　　　　　　　　《电力变压器》

GB50150-2006　　　　　《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996      《电力设备预防性试验规程》

GB1094.1-GB1094.6-96  《外壳防护等级》

GB2900　　　　　　　　《电工名词术语》

GB/T16927.1~2-1997　　 《高电压试验技术》

主要功能：

（1）电抗器铁芯间隙遥测功能：

本装置在电抗器上安装了间隙传感器，在控制台上可直接读出铁芯的间隙，以指导操作，另外还安装了间隙限位开关及指示。

（2）耐压时间到自动降压功能：

耐压计时采用数显计时器。且当到达耐压时间时，系统会自动降压

零位合闸、零起升压功能：

具有零位限位功能，如果调压器不在零位，高压输出按钮无法合上，保证系统是从零起升压。

过流保护功能：

系统装有电磁式过流继电器，此继电器抗干扰能力强，动作迅速，避免试品不受过流的损伤。
