电动机工频（交流）耐压试验装置价格产品附件：

电动机工频（交流）耐压试验装置价格主要功能：

（1）电抗器铁芯间隙遥测功能：

本装置在电抗器上安装了间隙传感器，在控制台上可直接读出铁芯的间隙，以指导操作，另外还安装了间隙限位开关及指示。

（2）耐压时间到自动降压功能：

耐压计时采用数显计时器。且当到达耐压时间时，系统会自动降压

零位合闸、零起升压功能：

具有零位限位功能，如果调压器不在零位，高压输出按钮无法合上，保证系统是从零起升压。

过流保护功能：

系统装有电磁式过流继电器，此继电器抗干扰能力强，动作迅速，避免试品不受过流的损伤。

过压及被试品闪络保护功能：

设备具体配置
6.1 试验要求：
6．1．1．400mm2/10kV电缆长度5公里的交流耐压试验.。试验时间5min，试验电压22kv，试验频率30～300Hz，等效电容量为0.418uF/km。
6．2 电抗器的设计：
6．2．1. 400mm2/10kV电缆长度5公里的交流耐压试验.，试验时间5min，试验电压22kv，试验频率30～300Hz，等效电容量为2.09uF。当频率为35Hz时。
试验电流I=ωCXU试=2×3.14×35×2.09×22×10-3=10.1A
对应电抗器电感量L=1/ω2C =9.9H
6．3 电抗器的配置：

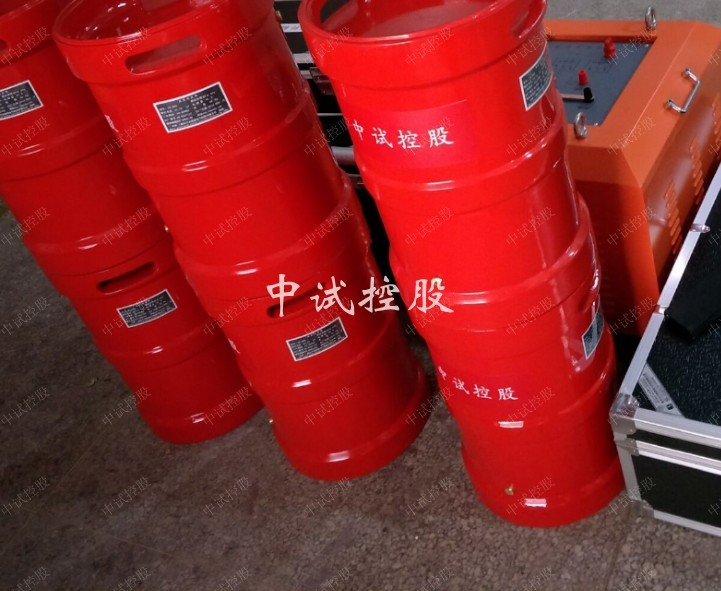

6．3．1．400mm2/10kV电缆长度5公里的交流耐压试验，试验电压22kv，为方便搬运，将电抗器分为五节，每节电抗器电压为30KV，每节电流为2.5A，每节电感量为50H。
验证：
1) 400mm2/10kV电缆长度5公里的交流耐压试验.，试验时间5min，试验电压22kv，试验频率30～300Hz，等效电容量为2.09uF。使用五台电抗器并联其额定电感量为10H，额定电压为30kV额定电流为10A。
