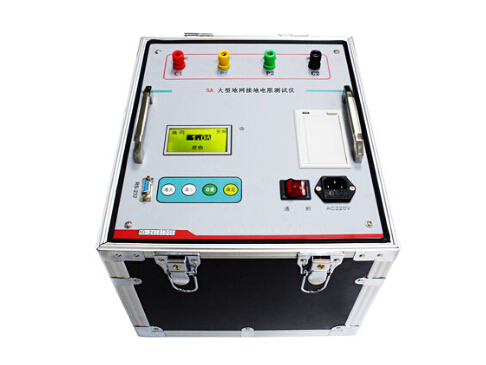

中试控股的大地网接地电阻测验仪主要由供给测验电流的异频电源、电流和电压丈量电路以及微电脑测控体系构成。仪器经过丈量接地装置的电位升高与流入接地装置的电流之比来丈量接地阻抗。

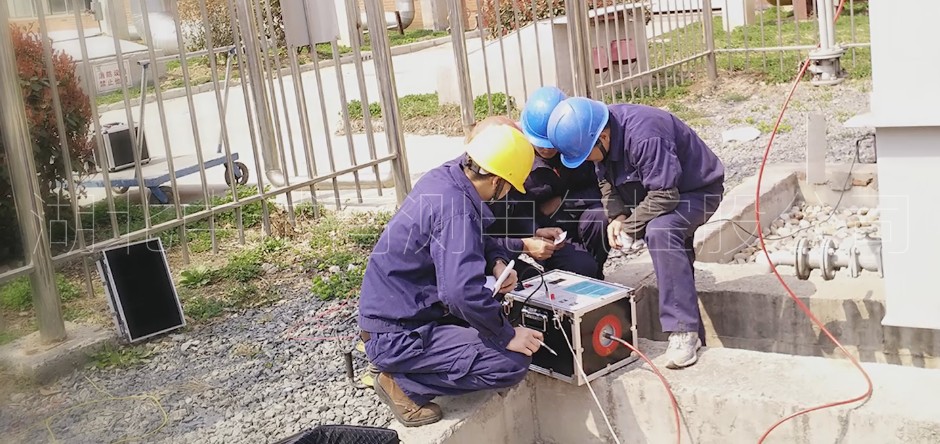

大地网接地电阻测验

     在对接地装置进行丈量时，因为受不平衡零序电流以及射频等各种搅扰，使得测验成果发生很大的差错。特别是大型接地网的接地阻抗通常很小（通常在0.5Ω以下），搅扰带来的相对差错更大。为了下降现场搅扰的影响，当前选用的办法主要有两种，一种是增大测验电流，一种是运用异频法。榜首种办法是经过加大测验电流来加大信号电压和信号电流，然后进步信噪比，减小丈量差错。这种办法因为选用了很大的测验电流（DL/T475-2006规范引荐不宜小于50A），使得设备非常粗笨，且布线劳动强度很大，耗时耗力。
     介绍一种地网接地电阻丈量办法，该办法在实验电流频率与体系工频相当的条件下，可获得安稳可信的丈量成果。剖析了外界搅扰的来历及特色，联系模仿实验和现场实测成果，研究讨论实验电流频率以及丈量引线的安置办法对测验成果的Z,R和X的影响。
     丈量地网接地电阻有工频电流法和异频电流法。前者是传统办法，工频实验电流、实验电源容量、电流线截面都大，设备粗笨。近十年来使用的异频丈量法实验电流的频率规模约在40-250Hz。因实验频率越近工频，丈量仪器在硬、软件上的技能难度越大，故多数异频测验仪器的实验频率远离50Hz，异频测验成果与工频测验成果的等效性令人关怀。先研究出一种共同的硬、软件抗搅扰办法，使实验频率与工频相当挨近，可获得安稳可信的丈量成果。

     操作过程和办法
    1.仪器经过丈量接地装置的电位升高与流入接地装置的电流之比来丈量接地阻抗。
    2.异频恒流电源可输出频率为45Hz或55Hz的正弦波测验电流，输出频率受微电脑体系控制。其输出经过阻隔后经过仪器面板上的E、C两个端子输出。电压扩大器为一个高输入阻抗扩大器，它将P1、P2两头的电压扩大后送给滤波器。电流扩大器将从电流互感器获得的电流信号进行扩大后送给滤波器。滤波器用于滤除搅扰信号，只允许45Hz和55Hz信号经过。A/D转换器用于将电压和电流信号转换为数字信号以便微电脑体系进行剖析处理。

    3.用户发动接地阻抗丈量后，仪器首要敞开异频电源使之输出频率为45Hz的电流，待电流安稳以后，微电脑体系经过A/D转换器获得电压和电流波形数据，进行数字滤波后计算出电压V45和电流I45及其相位差,再进一步计算出阻抗Z45、电阻重量R45和电抗重量X45。然后，切换异频电源的输出频率为55Hz，经过相同的过程后可计算出阻抗Z55、电阻重量R55和电抗重量X55。取Z45 和Z55的平均值作为工频接地阻抗Z50。最后，封闭异频电源，经过液晶屏显现丈量成果。因而阻抗丈量时，仪器丈量的是两电压输入端P1、P2之间的电压与电源输出电流之比。
