中试控股生产的电容电流测试仪,采用中性点电容法测量，突破了传统的复杂的测量方法，解决了广大用户的难题。测量接线和测量步骤，教您轻松掌握电容电流测试仪的技术。

电容电流测试仪技术指导之一：测量原理——采用中性点外加电容法测量原理（在电网无补偿的条件下进行）。

1、测量原理接线

   中性点外加电容法简便常用,其测量接线如图1所示。

C1、C2、C3为三相对地电容，由于C1≠C2≠C3，故中性点对地必有一个不对称电压UHC存在。若将一个电容C0的电容一端接地，另一端接于中性点，则按等效发电机原理有图2的等效电路，据此，得被测网络的电容：

2、测量步骤——不对称电压(中性点电压)UHC测量

   用仪器附件箱中的分压器测量，具体操作步骤如下：

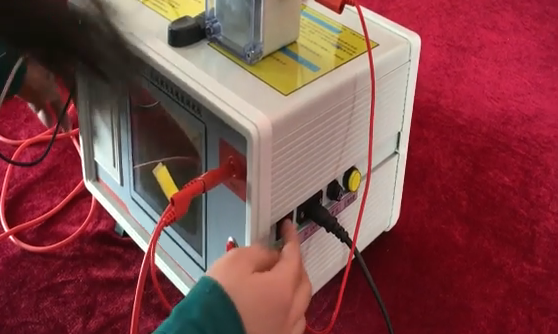

1、先将分压器测试线的红色插棒插入测试端，黑色插棒及接地线插入接地端，测试线的另一端接万用表。

2、确定接线无误之后，将此测量装置的尖端触碰系统中性点，万用表的读数乘以100就是中性点的实际电压，此装置的最高耐压为22KV。

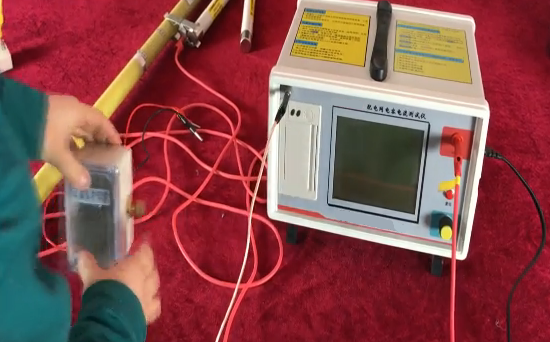

3、测量完并之后，确认中性点电压低于300V，将测试线的红、黑插棒及接地线拔掉，将专用高压电缆线一端插入本装置的“高压电缆端”，另一端插入仪器面板的“中性点”插孔。
