中试控股是变频串联谐振试验装置生产厂家，真实案例注意事项新说，成功为广大客户解说串联谐振试验，安全试验及注意事项。
    在进行电缆耐压试验、发电机交流耐压试验、电力变压器耐压试验时，经常会遇到变频串联谐振试验装置如何接线问题。为避免广大用户在以后的使用中出现诸如此类的问题；下面我仅以ZSBP-135Kva/108kV型串联谐振试验装置为例，跟大家详细介绍下变频串联谐振试验装置如何接线，及变频串联谐振试验的注意事项；
    变频串联谐振试验装置如何接线及注意事项：

    图1是135kVA/108kV的满载接线图；图中可以清晰看到变频串联谐振试验装置如何接线，变频串联谐振试验装置的各个部件是如何连接的。

    联谐振试验装置如何接线后，下面重点介绍串联谐振试验装置如何接线过程中的几点注意事项：
    1、关于串联谐振试验装置中的变频电源：
    变频电源的输入部分也是整套设备输入，此处电源可选择两相220V或三相380V；区别则是两相220V只能让设备输出半载容量；三相380V则能让整套设备满载输出；
     2、关于串联谐振试验装置中励磁变压器 ：
    接线方式有几种；不过不管用哪种连接方式；高压头都是右上角第一个接线柱，该接线柱通过高压软线接至串联电抗器第一节（最底下一节）的电抗器底部“X”极。且连接的高压软线必须保证悬空，不可拖地使用；而高压尾永远都是左下角第一个接线柱；该接线柱因与励磁变压器的接地端短接接地；

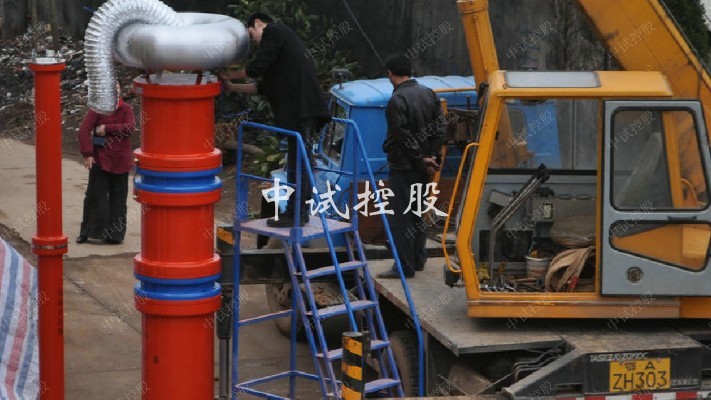

 串联谐振试验真实案例现场图片

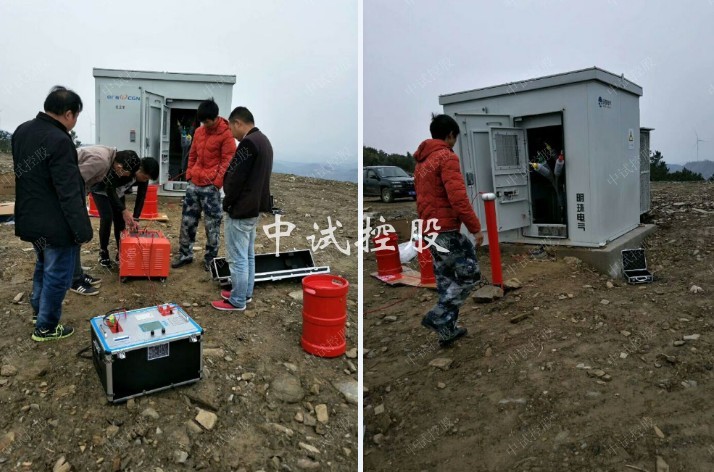

图2 变频串联谐振试验装置真实案例现场图片

    3、关于变频串联谐振试验装置中的电抗器、分压器、补偿电容器的注意事项
变频串联谐振试验试验中，在电抗器准备摆放的位置下需铺垫绝缘垫或绝缘支架；电抗器、分压器、补偿电容器的各连接线均要拉直连接，不可有垂吊现象；以避免发生闪络故障；
    4、关于变频串联谐振试验中的安全距离：
    变频串联谐振试验进行前必须保证四周及设备上方的安全距离；以避免设备损坏或人员伤亡；具体安全距离按每1kV电压保证1.3CM的距离来考虑。
    以上详细介绍了变频串联谐振试验装置如何接线；如需详细了解变频串联谐振试验教学视频；或了解相关的规程要求。
