ZSZGF60/2直流高压发生器生产厂家中试控股集团，ZSZGF60/2直流高压发生器专业应用35kV氧化锌避雷器0.75U1mA试验,本篇中试控股集团教大家学习35kV氧化锌避雷器0.75U1mA试验怎么做?
35kV氧化锌避雷器0.75U1mA试验怎么做

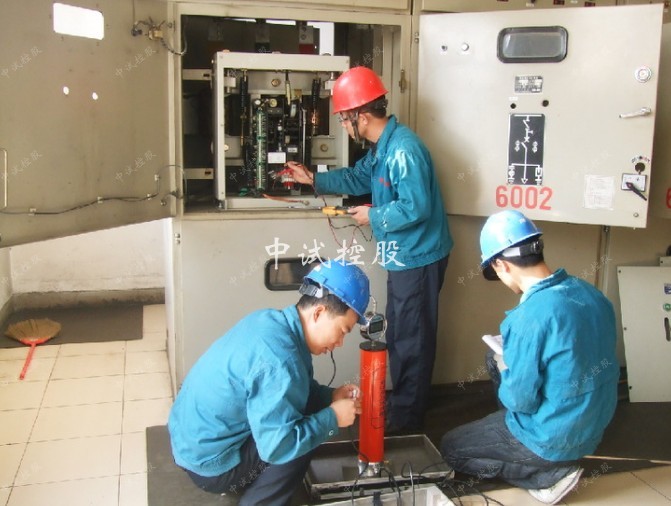

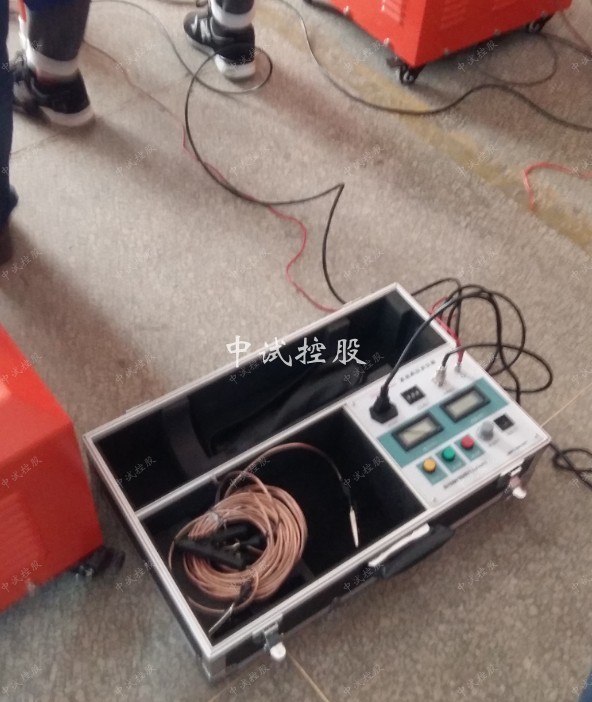

图1、直流高压发生器生产厂家 中试控股集团生产的ZGF直流高压发生器系列，从60kV/2mA、120kV/2mA、120kV/5mA、200kV/2mA、300kV/2mA、400kV/2mA。满足6kV-3300kV的氧化锌避雷器试验，适用于电力检修部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆等高压电气设备进行直流耐压试验。
35kV氧化锌避雷器0.75U1mA试验怎么做

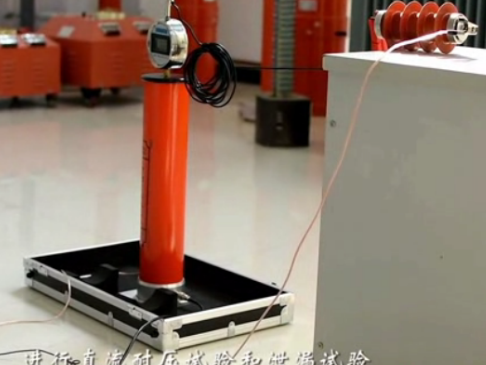

图2、35kV氧化锌避雷器0.75U1mA试验接线图
本次试验项目：河南35kV氧化锌避雷器0.75U1mA试验；
 被试品来源于：河南国网电力分公司35kV变电站；
 试验设备：中试控股集团生产的ZSZGF-60kV/2mA型号直流高压发生器。
 试验目的：根据电力设备预防性试验规程，氧化锌避雷器需要做直流1mA下的电压以及0.75倍直流1mA电压下的泄漏电流
35kV氧化锌避雷器0.75U1mA试验怎么做

图3-1、35kV氧化锌避雷器0.75U1mA试验:直流1mA电压实测值
根据电力设备预防性试验规程
 1：直流1mA电压实测值与初始值或制造厂规定值比较，变化不应大于±5%
 2:  0.75倍直流1mA电压下的泄漏电流不应大于50μA
此次试验对象U1mA电压为27.7kV
 泄漏电流为13μA小于规定值50μA
 判定本次试验产品合格
35kV氧化锌避雷器0.75U1mA试验怎么做

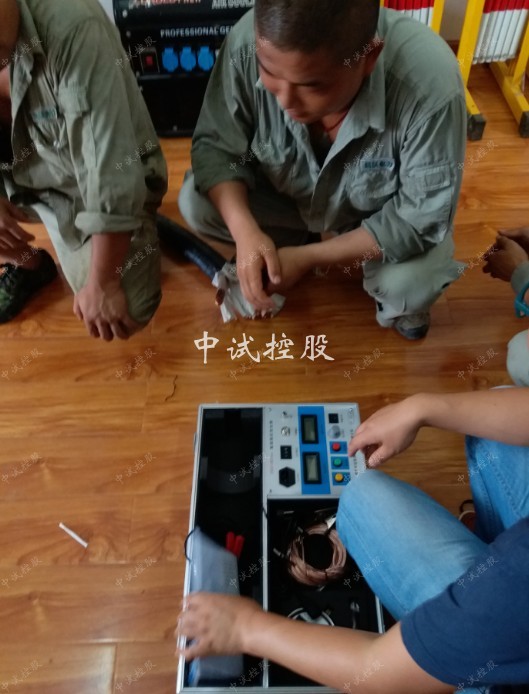

图3-2、35kV氧化锌避雷器0.75U1mA试验: 0.75倍直流1mA电压下的泄漏电流

  想要了解更多35kV氧化锌避雷器0.75U1mA试验方法，欢迎随时咨询中试控股集团。
