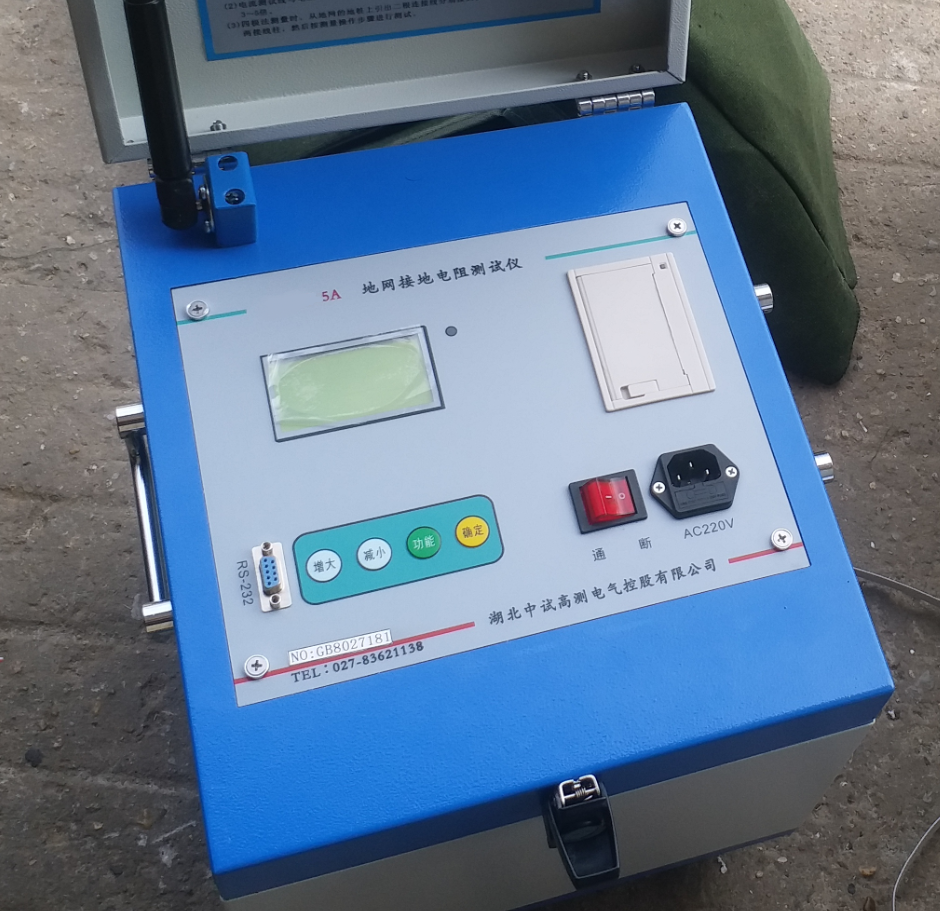

中试控股集团是ZSDW-5A大地网接地电阻测试仪的生产厂家，大地网接地电阻测试仪测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数，今天中试控股集团来讲解下关于大地网跨步电压的测量。

中试控股集团教你大地网跨步电压测量方法

大地网跨步电压的测量接线图

    （1）在离接地装置较远处打一个地桩作为电流极，该电流极离接地装置边缘的距离仍取为接地装置最大对角线长度D的4倍以上。

   （2）用导线将仪器面板的C 端子与电流极可靠连接。再用导线将仪器的E 端子接至设备的接地引下线。

   （3）大地网接地电阻测试仪的P1、P2端子分别接至模拟人脚的电极Pc、Pd,该电极可采用包裹湿布的直径为20cm 的金属圆盘，并压上重物。两电极中心距离为1 米。

  （4）大地网接地电阻测试仪P1与P2端子间并联等效人体电阻Rm，一般取Rm=1.5KΩ.检测接线无误后，接通仪器电源，选择执行“接地阻抗测量”，设置好测试电流，仪器开始测量，测量完毕，可从液晶屏上读取到阻抗值Z。

最后根据下式计算出跨步电压Uk，Uk=Z* Is

 （5）式中Is 为被测接地装置内系统单相接地故障电流。

 （6）上述测量中，若大地网接地电阻测试仪电压输入端不并联等效人体电阻Rm，则所得结果为跨步电位差。
