中试控股集团是变压器绕组变形测试仪的生产厂家，今天就让中试控股集团的技术部来为大家讲一讲变压器绕组变形测试仪的检测原理。

在较高频率的电压作用下，变压器的每个绕组均可视为一个由线性电阻、电感（互感）、电容等分布参数构成的无源线性双口网络，其内部特性可通过传递函数H(jω)描述，如图1所示。若绕组发生变形，绕组内部的分布电感、电容等参数必然改变，导致其等效网络传递函数H(jω)的零点和极点发生变化，使网络的频率响应特性发生变化。

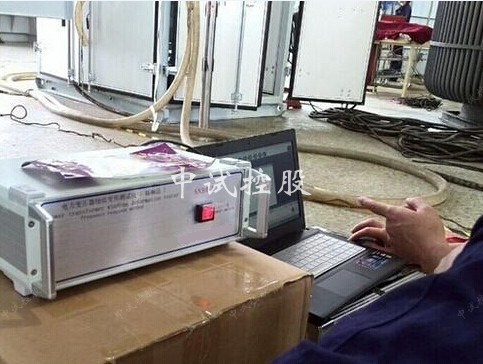

用频率响应分析法检测变压器绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的差异，判断变压器可能发生的绕组变形。

变压器绕组的幅频响应特性采用下图所示的频率扫描方式获得。连续改变外施正弦波激励源VS的频率f(角频率ω=2πf)，测量在不同频率下的响应端电压V2和激励端电压V1的信号幅值之比，获得指定激励端和响应端情况下绕组的幅频响应曲线。图中：L、K及C分别代表绕组单位长度的分布电感、分布电容及对地分布电容，V1、V2分别为等效网络的激励端电压和响应端电压，VS为正弦波激励信号源电压，RS为信号源输出阻抗，R为匹配电阻。

测得的幅频响应曲线常用对数形式表示，即对电压幅值之比进行如下处理：

H（f）=20Log[V2(f )/V1(f )]式中：H（f）为频率f时传递函数的模│H(jω)│；V2(f )和V1(f )为频率为 f 时响应端和激励端电压的峰值或有效值│V2(jω)│和│V1(jω)│。

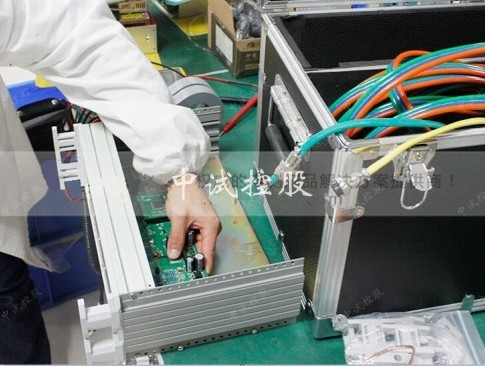

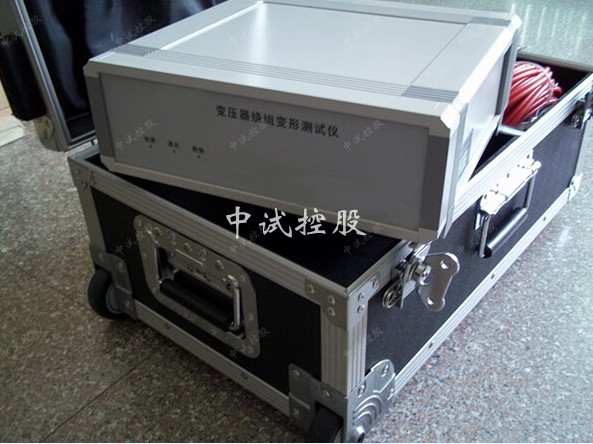

变压器绕组变形测试仪的技术参数

1. 设置两种不同的扫描方式： 线性扫描，分段扫描；

2.  幅值测量范围：(-100dB） - （+20dB）

3.  幅值测量精度：0.1dB；

4.  扫描频率精度：小于0.01%；

5. 信号输入阻抗：大于1M Ω；

6. 信号输出阻抗：50 Ω；

7.  同相测试重复率：99.5%；
