电容电感测试仪2种接线法解析

时间：2019-11-02

中试控股集团是电容电感测试仪的生产厂家，许多人都对电容电感测试仪的接线有疑问，今天就让中试控股集团售后工程师详细对电容电感测试仪2种接线法解析。一起来听听看吧。

电容电感测试仪接线方法主要分2种：并联电容器测量、电抗器电感测量。

1.并联电容器测量接线方法

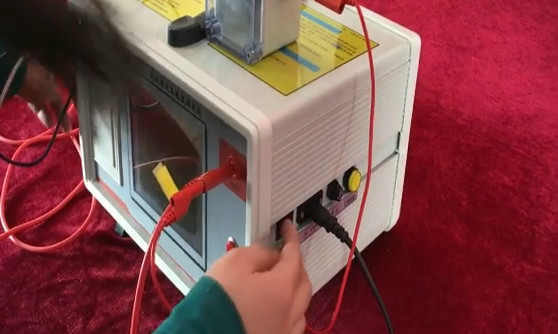

进行测试前，应按使用要求正确连接电源线及信号电缆

（1）将测试电压电缆一端接到全自动电容电感测试仪【电压输出端子】上；

（2）将测试电流信号电缆插在电容电感测试仪【电流取样插头】上；

（3）接好测试仪器220V电源线；

（4）将测试电压电缆分别夹在被试电容器组两极的连接母线上，钳形电流取样表卡在所需测量的单台电容器的套管处；

（5）闭合【电源开关】；

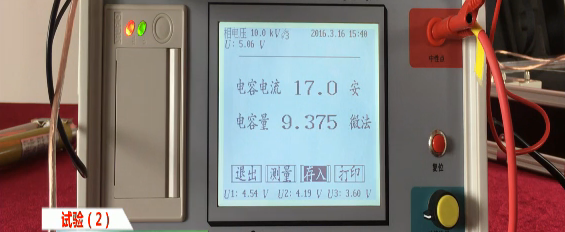

（6）开机后，屏幕显示第1屏开机显示；如果显示白屏，请直接按复位键。将光标移至【设置】处，进入第3屏设置参数，将【等效阻抗】设为【并联电容】模式。按【确认】键并存入设置值，回到主菜单。将光标移至【测量】，按【确认】键进入测量，将【电压输出开关】置于【通】的位置即进行电容测量，液晶屏幕上显示的数据即是测量结果。

（7）将钳形电流表取下，卡于另一台需测量的电容器上，直至该相测量完毕。

（8）测试结束后，切断电源，并将面板上所有开关恢复到测试前的状态，拆除所有接线。

2.电抗器电感测量接线方法

（1）接线方法同测量电容时一样，只是被测试品为电感；

（2）开机按【确认】后屏幕显示主菜单画面，将光标移至【设置】处，进入第3屏设置参数，将【等效阻抗】设为【串联电感】模式。按【确认】键并存入设置值，回到主菜单。

（3）将光标移至【测量】处，按确认进入测量状态。

（4）将【电压输出开关】置于【通】的位置即进行电感测量。
