一、适用范围
1、满足35kV/300mm2长度≤500m电缆的变频交流耐压试验，电容量≤0.095μF，试验频率为30-300Hz,试验电压52kV。
2、满足10kV/300mm2长度≤2km电缆的变频交流耐压试验，电容量≤0.74μF，试验频率为30-300Hz,试验电压22kV。

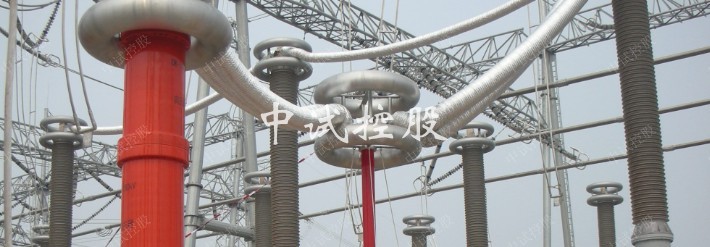

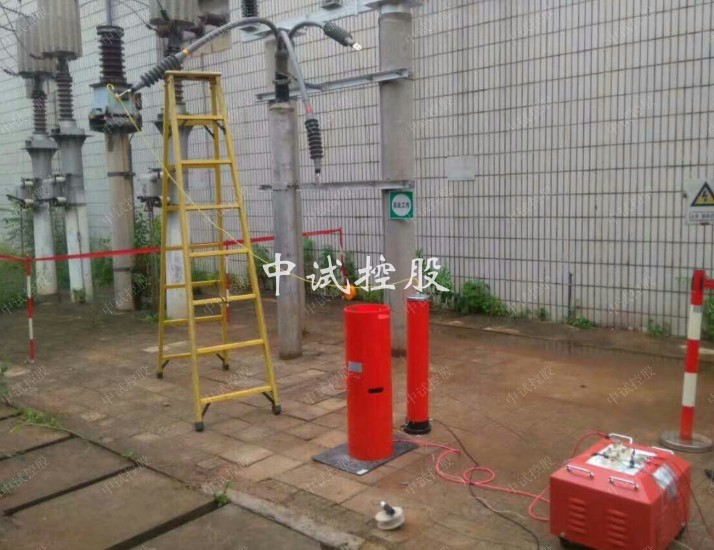

3、满足35kV开关，绝缘子及母线交流耐压试验，试验频率为30-300Hz,试验电压不超过100kV。
4、满足10kV开关，绝缘子及母线交流耐压试验，试验频率为30-300Hz,试验电压不超过42kV。
二、装置特点
1、自动寻找谐振点，频率范围20-300Hz,频率分辨率0.1Hz;
2、自动升压试验,用户可设置试验程序,系统自动按设置的程序完成试验过程;
3、自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；
4、五种保护功能：具有过压、过流、断电、闪络及全压输出保护功能；
（1）过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置;
（2） 过流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置;
（3）击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿;
（4）断电保护：试验电源断电后，装置能快速保护;
（5）全压输出保护：在调压过程中，严格保证变频电源不会全电压输出;
5、液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流。
三、成套装置技术参数
1、额定容量：108kVA；
2、输入电源：单相380V电压，频率为50Hz；
3、输出电压：27kV；108kV
4、输出电流：4A；1A
5、工作频率：30-300Hz；
6、波形畸变率：输出电压波形畸变率≤1%；
7、工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
8、温升：额定负载下连续运行60min后温升≤65K；
9、品质因素：装置自身Q≥30(f=45Hz)；
10、保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
11、测量精度：系统有效值1.5级；
12、使用环境：环境温度：－150C–450C;相对湿度：≤90%RH;海拔高度: ≤2500米；

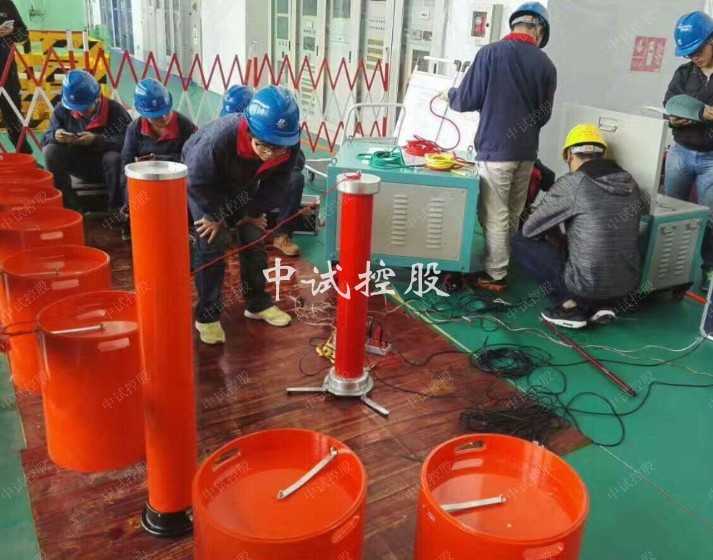

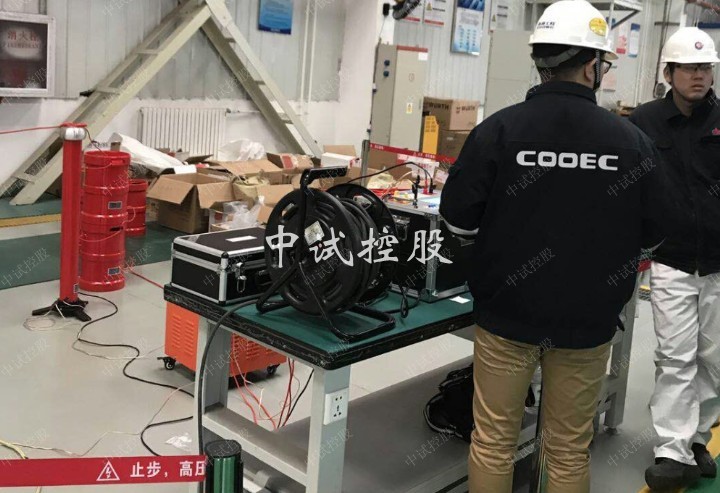

四、部件装置技术参数

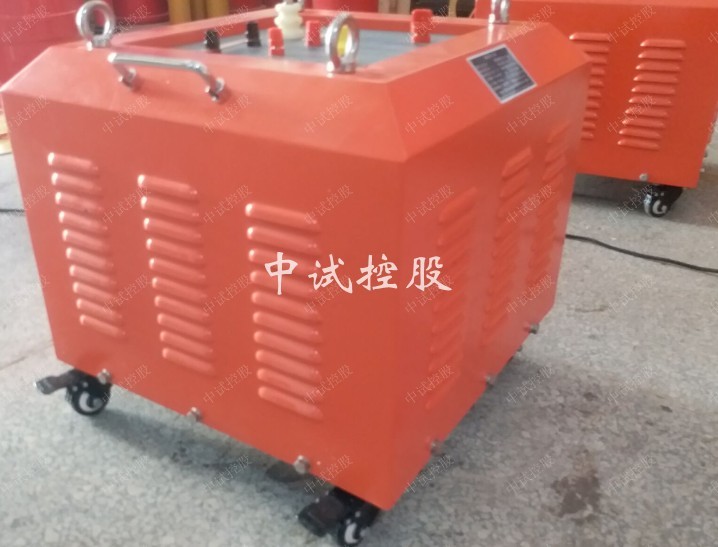

1、激励变压器6kVA/1.0kV/3kV/5kV/0.4kV 1台
a) 额定容量：6kVA；
b) 输入电压：380V，单相；
c) 输出电压：1.0kV；3kV；5kV
d) 结 构：干式；
e) 重 量：约30 kg；
2、变频电源6kW/380V 1台
a) 额定输出容量：6kW
b) 工作电源：380±10%V（单相），工频
c) 输出电压：0 – 400V，单相，
d) 额定输入电流：15A
e) 额定输出电流：15A
f) 输出波形：正弦波
g) 电压分辨率：0.01kV
h) 电压测量精度：0.5%
i) 频率调节范围：30 – 300Hz
j) 频率调节分辨率：≤0.1Hz
k) 频率稳定度：0.1%
l) 运行时间：额定容量下连续60min
m)额定容量下连续运行60min元器件最高温度≤65K;
n) 噪声水平：≤50dB
o) 重量约22kg；
3、高压电抗器27kVA/27kV 4节
a) 额定容量：27kVA;
b) 额定电压：27kV；
c) 额定电流：1A；
d) 电感量：88H/单节；
e) 品质因素：Q≥30 (f=45Hz)；
f) 结 构：干式；
g) 重 量：约28kg；
4、电容分压器100kV -1500pF 1套
a) 额定电压：100kV；
b) 高压电容量：1500pF
c) 介质损耗：tgσ≤0.5%；
d) 分压比：1000：1
e) 测量精度：有效值1.5级;
f) 重 量：约8kg；
六、设备遵循标准
GB10229-88 《电抗器》
GB1094 《电力变压器》
GB50150-2006 《电气装置安装工程电气设备交接试验标准》
DL/T 596-1996 《电力设备预防性试验规程》
GB1094.1-GB1094.6-96 《外壳防护等级》
GB2900 《电工名词术语》
GB/T16927.1~2-1997 《高电压试验技术》
