带你去看互感器和电缆故障测试仪的试验现场

时间：2019-11-02

中试控股是高压电力试验设备的生产厂家，本篇文章：带你去看互感器和电缆故障测试仪的试验现场。

中试控股两位员工此次应客户要求前往成都进行变频互感器测试仪和八脉冲电缆故障测试仪演示、教学，最后成功完成任务，获得高度的称赞。
中试控股的员工小张带着设备搭上了前往成都的列车，此次出差的目的地成都中铁电务公司，目的是进行变频互感器测试仪和八脉冲电缆故障测试仪演示、教学。

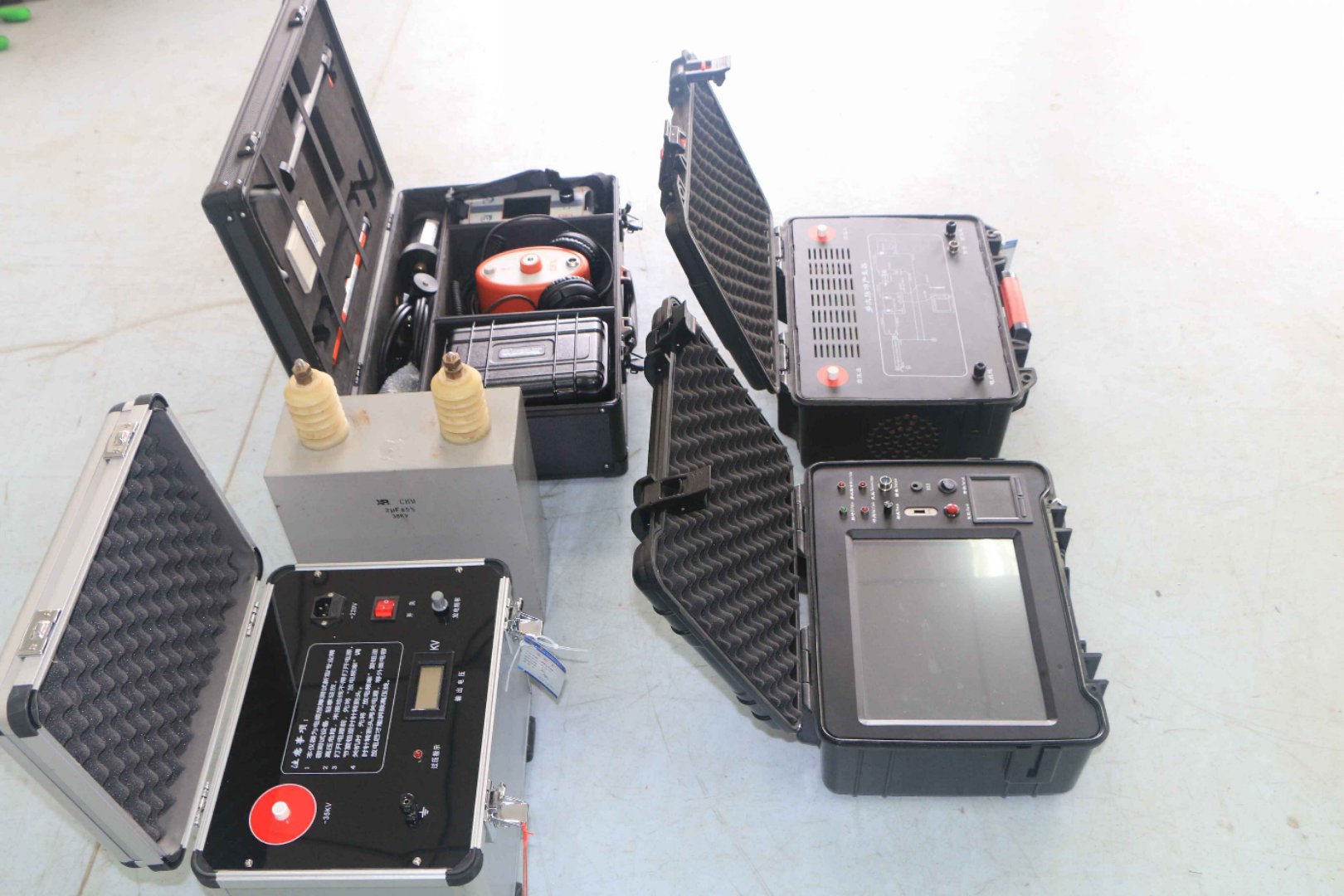

到达目的地中铁电务公司后马不停蹄的展开了试验，首先进行的是变频互感器测试仪的试验，所需的被试品为：CT互感器、80米35kV电缆。
先用变频互感器测试CT互感器变比、极性、励磁、直流电阻，然后找了一根80米35kV电缆新电缆并人为制造故障点进行电缆故障试验。

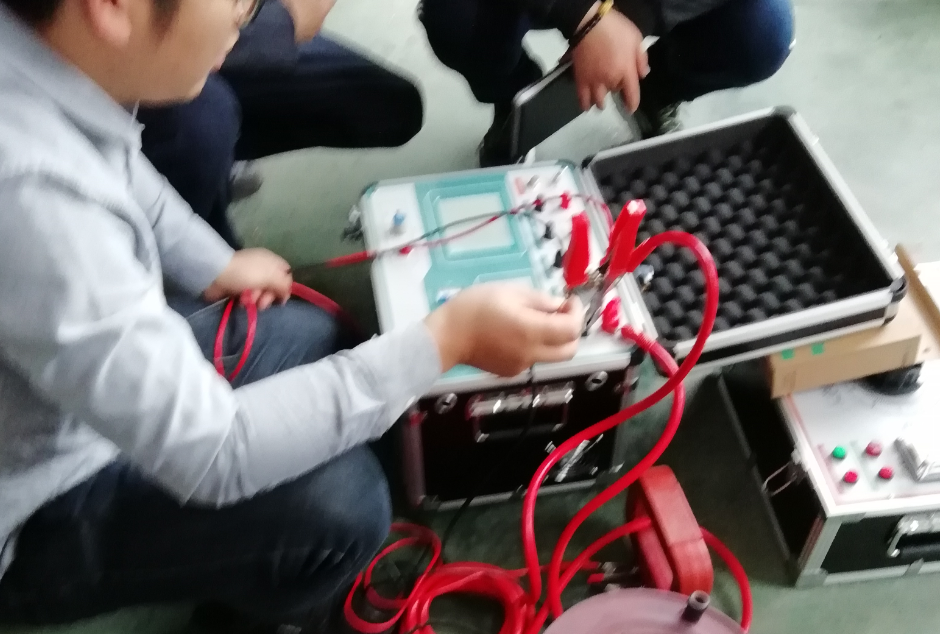

CT互感器变比、极性、励磁、直流电阻试验
       第一步： CT互感器所在开关柜必须停电，CT互感器需与电力系统完全脱离。
       第二步：按照仪器标明的接线图接好设备与试品的连接线。
       第三步：接上电源，开机并设置好参数后，开始试验。
       第四步：得出试验结果，与出厂值和以前测值进行比较，是否有异常数据，如有，则分析造成异常数据的原因后再次进行试验。在现场进行设备演示时，第一、二次发现变比测试异常，后来发现CT二次没有与监测设备脱离，导致测试异常。排除问题后，仪器所有测试结果正常。

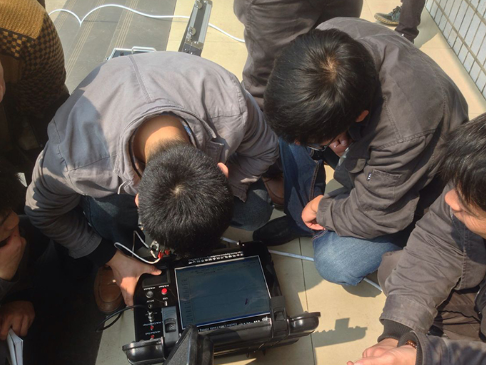

第二天做的是电缆故障试验，整个电缆故障试验的流程如下：

       在试品人为制造故障点，进行电缆故障测试，由于制造的故障点，不具备电缆故障粗测判断条件。
       原因是：
       1、故障点与终端太近，只相隔2米。
       2、故障点绝缘太好，用八次脉冲法测时，高压脉冲无法击穿。
       所以测出的波形不断与开路波形极性一致且波形几乎重叠在一起。最后定点时，加大冲击高压输出，故障点还是击穿放电了，很响亮的声音，隔老远都听得见。
       试验最后还是都圆满完成，客户也感到非常满意说如果有电缆故障的问题一定还会再次找中试控股的。
