中试控股是ZSDW-5A大地网接地电阻测试仪的生产厂家，变电站主要部分由变压器、断路器、避雷器、接地网等8部分组成，本篇文章中试控股知识分享：接地装置，一起学习吧。

     接地属于隐蔽工程，它是保障电气设备、继电保护、运行人员安全的重大安全技术之一， 接地按用途可分为：工作接地、保护接地、防雷接地、防静电接地。

一、接地装置是指地下的水平或垂直接地体和接地线的统称，有关几个名词解释和概念：

       （1）接地电阻，当电流由接地体流入土壤时，接地体周围土壤形成的电阻，它包括接地体设备间的连线、接地体本身、土壤电阻的综合，其值等于接地体对大地零电位的电压和流经接地体电流的比值，其有工频接地电阻和冲击接地电阻之分，一般要求R<2000/I，I时短路电流；

       （2）接触电位差，在接地短路电流注入地网时，大地表面各处都有电位，在地面上离设备水平距离为0.8米处与设备外壳、架构距地面高1.8米处的两点的电位差；

中试控股带你涨姿势：电气试验讲解之接地电阻试验

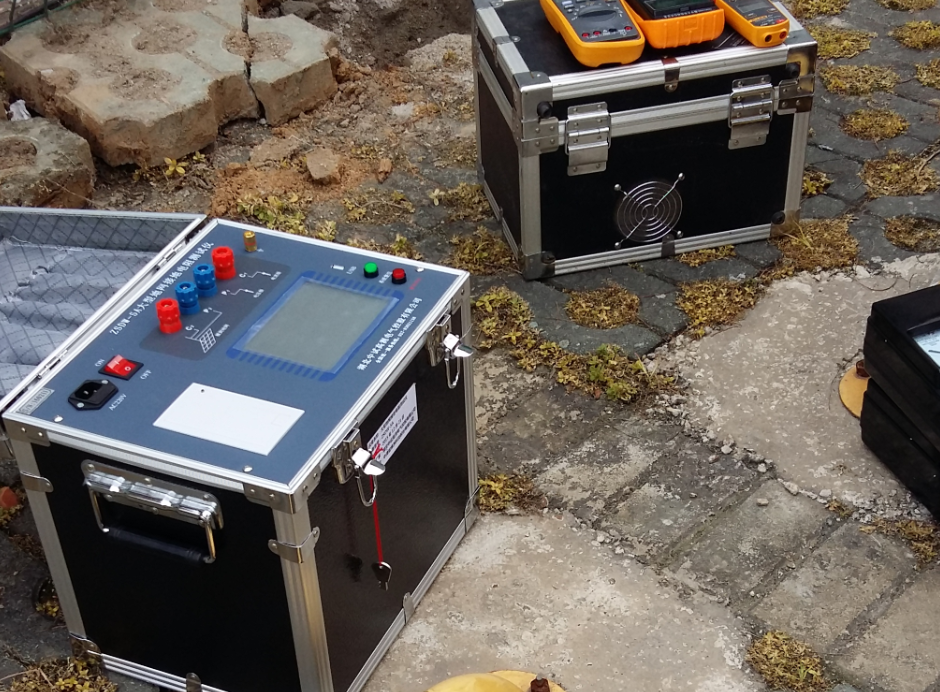

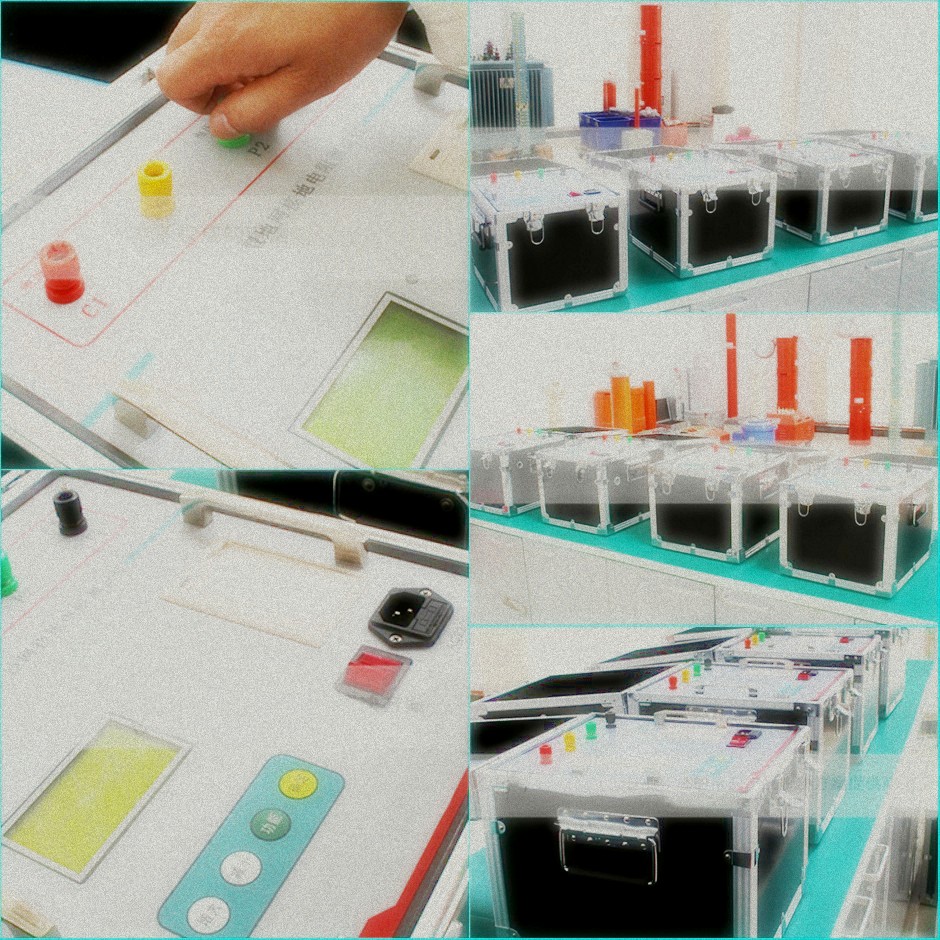

ZSDW-5A大地网接地电阻测试仪

     （3）跨步电位差，在地面上，相当于人的两脚间距（0.8米）的地面两点间的电位差；

         最大所能允许的接触电位差在110KV及以上系统约为174/√t（V），110KV以下系统约为50V，t为短路电流持续时间，（接触电位差允许值Ut=(174+0.17ρt)/√t=588.0V，其中ρt为地表土壤电阻率，取174.6Ω.m、t为接地短路电流持续时间，按主保护动作时间考虑，取0.12s；跨步电位差允许值Us=(174+0.7ρt)/√t=855.1V。）

      这些公式均是依据人体电阻概值为1500Ω、人体耐受的电击电流与持续时间的关系为I=0.116/√t等这些条件推算出来的。 降低接地电阻值的措施有：当地下深处有低电阻率地层时，可使用深成层接地网；使用降阻剂；敷设水下接地体；也可以外引延伸接地体。

      控制接触电位差和跨步电位差的措施有：局部增设水平均压带；铺设砾石、沥青路面等。

中试控股带你涨姿势：电气试验讲解之接地电阻试验

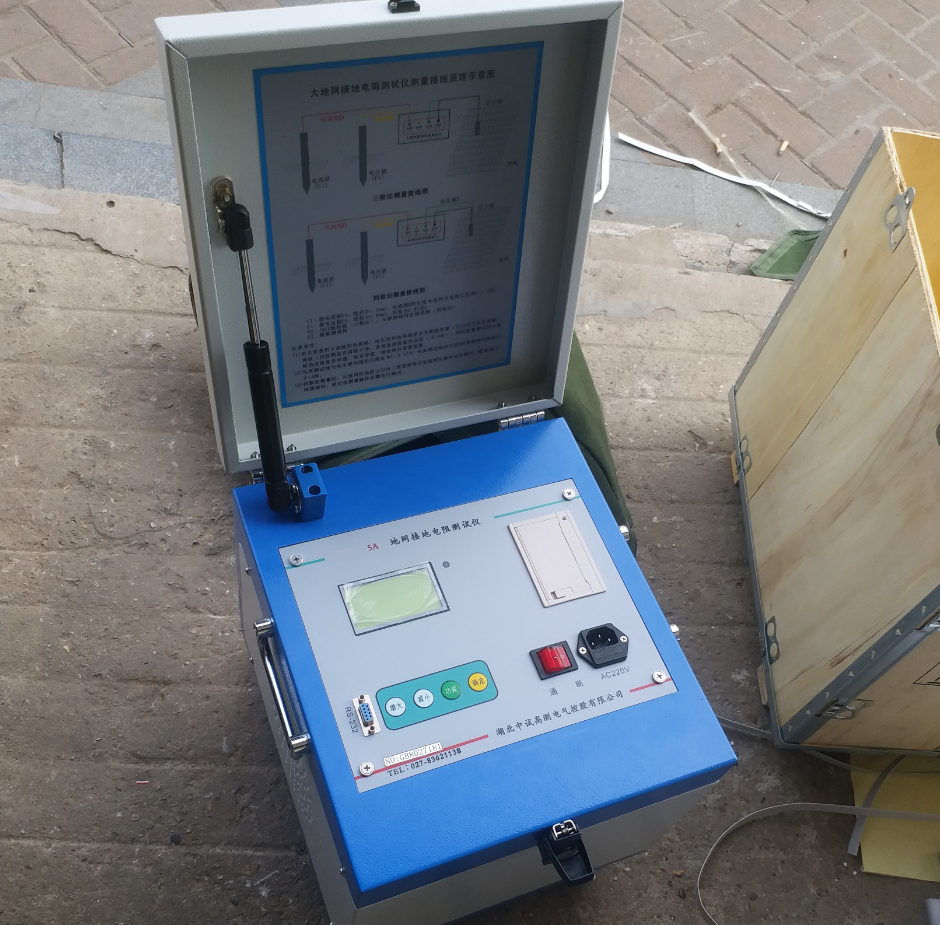

ZSDW-5A大地网接地电阻测试仪技术参数

二、接地网接地电阻的测试规程要求：

      （1）接地网电气完整性测试；是指对整个地网各个接地点之间的导通情况的检查，可以用万用表进行，应小于0.2Ω。

      （2）接地阻抗；一般对于小地网，可用接地电阻测试仪进行、对于大型发电厂和变电 所则要求使用电流、电压法，电流不小于30A，电流和电压极的布置可采用0.618直线布置法和等腰三角形布置法。 0.618法的电流极为（4~5）D、电压极为0.618（4~5）D，D为地网最大对角线的距离；三角形法的电流和电压极都是（2~3）D，只间呈300角。敷设电流、电压极时要求其接地电阻尽可能小，最好选择在比较潮湿的位置、或者借助其他设 备的接地装置。

      （3）测试电源一般选用可以施加线电压的调压器（需要进行换相）、大容量隔离变、高精度电压表等。

      （4）计算公式为： Rg=1/I*√1/2(U12+ U22)- U02 I—正向或反向加压时，保持不变的注入电流（A） U1--正向加压时的地网电压（V） U2--反向加压时的地网电压（V） U0--干扰电压（V）。接地电阻的数值应达到设计院的规定要求。

 以上文章是中试控股知识分享：接地装置全部内容
