ZSBP-135kVA/108kV/27kV  调频串联谐振试验装置技术方案
一、被试品对象及试验要求

         1、10kV/300mm²电缆，长度2.5km的交流耐压试验，电容量0.94uF，试验频率30～300Hz，试验电压22kV。
         2、35kV/300mm²电缆，长度1km的交流耐压试验，电容量0.1945uF，试验频率30～300Hz，试验电压52kV。
         3、35kV/63000kVA全绝缘变压器的交流耐压试验，电容量0.02uF，试验频率30～300Hz，试验电压68kV。
         4、10kV/63000kVA全绝缘变压器的交流耐压试验，电容量0.02uF，试验频率30～300Hz，试验电压35kV。
         5、110kV/63000kVA中性点变压器的交流耐压试验，电容量0.02uF，试验频率30～300Hz，
试验电压80kV。


二、工作环境

         1.环境温度：－15℃～45℃；
         2.相对湿度：≤90%RH；
         3.海拔高度：≤3000米；
三、装置主要技术参数及功能

         1.额定容量：135kVA；
         2.输入电源：单相220或三相380V电压，频率为50Hz；
         3.额定电压：108kV；81kV；54kV；27kV
         4.额定电流：1.25A；1.67A；2.5A；5A
         5.工作频率：30～300Hz；
         6.波形畸变率：输出电压波形畸变率≤1%；
         7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
         8.温升：额定负载下连续运行60min后温升≤65K；
         9.品质因素：装置自身Q≥30(f=45Hz)；
         10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
         11.测量精度：系统有效值1.5级；

四、设备遵循标准

         GB10229-88  《电抗器》

         GB1094  《电力变压器》

         GB50150-2006  《电气装置安装工程电气设备交接试验标准》

         DL/T596-1996  《电力设备预防性试验规程》

         GB1094.1-GB1094.6-96  《外壳防护等级》

         GB2900  《电工名词术语》

         GB/T16927.1~2-1997  《高电压试验技术》


五、装置容量确定

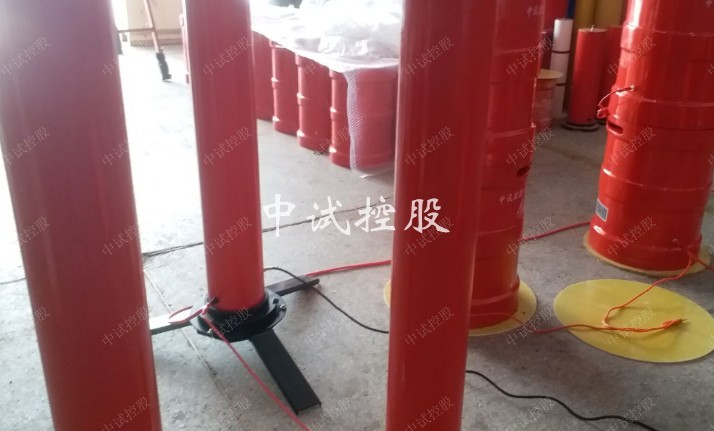

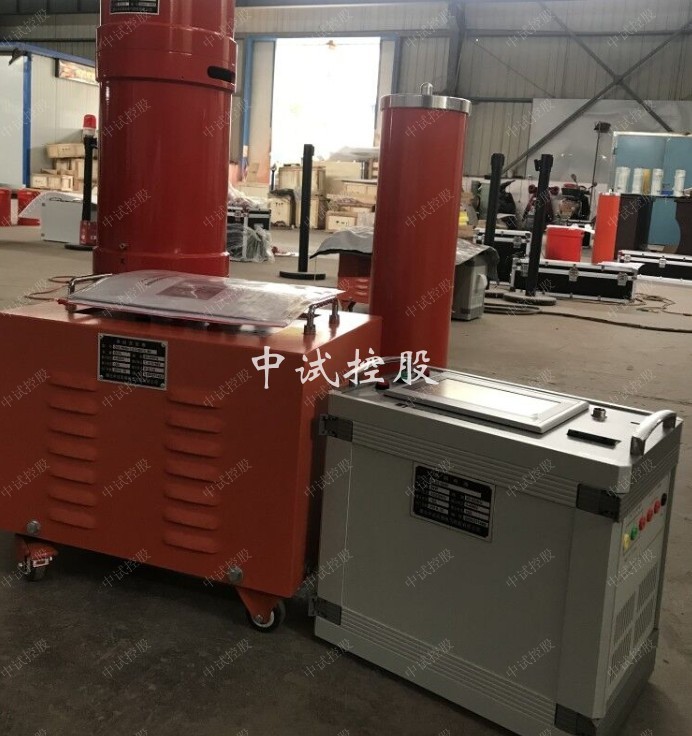

   装置容量定为135kVA/108kV/27kV，分四节电抗器，电抗器单节为33.75kVA/27kV/1.25A/106H通过组合使用能满足上述被试品的试验要求。

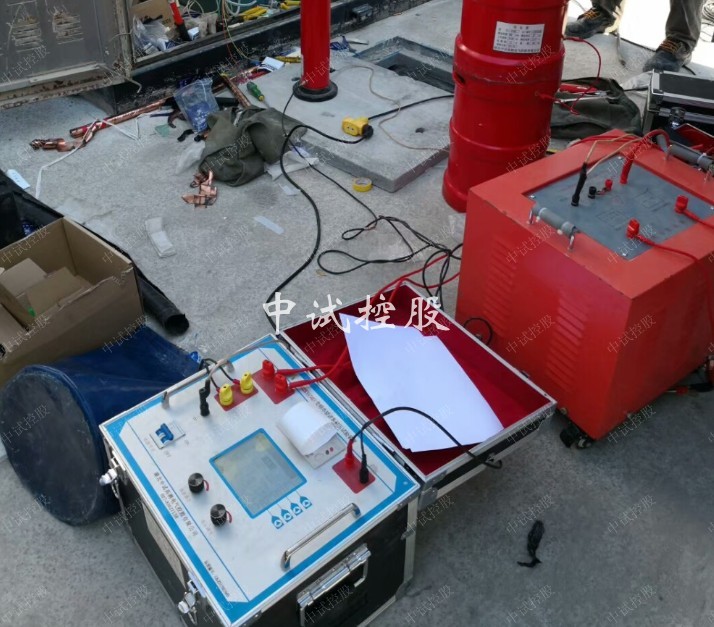

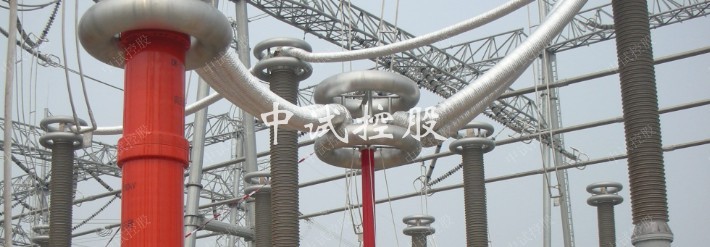

                                                        试验时设备使用关系列表

         以上文章是ZSBP-135kVA/108kV/27kV 调频串联谐振技术方案全部内容，仅供参考
