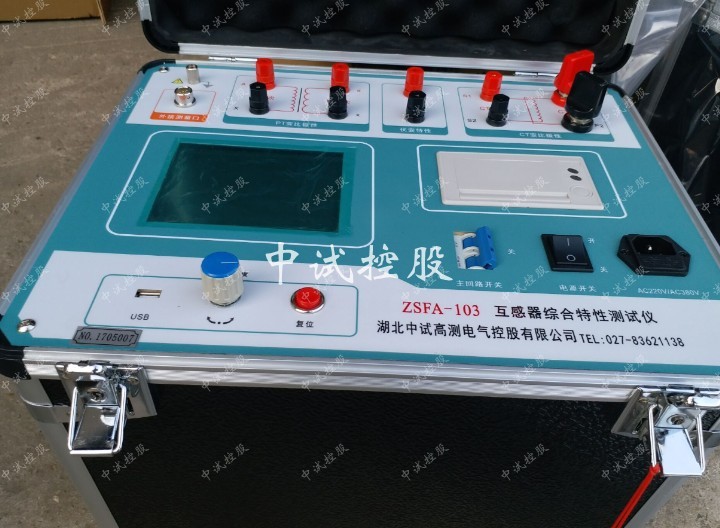

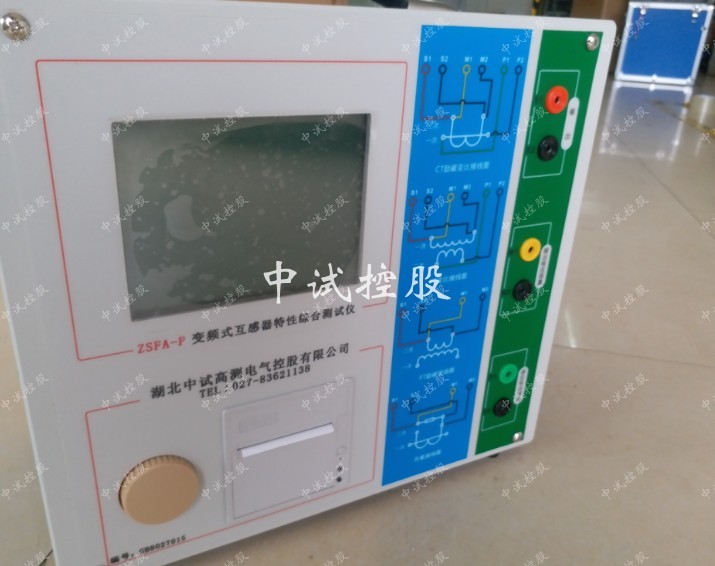

P级励磁曲线的测量与检查，应满足下列要求：

核查电流互感器保护级(P级)准确限值系数是否满足要求有两种间接的方法，励磁曲线测量法和模拟二次负荷法。

1  励磁曲线测量法：

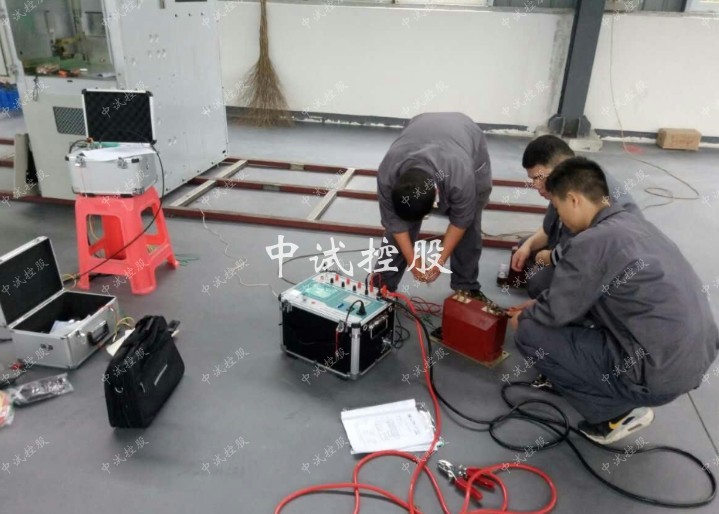

P 级绕组的V-I （励磁）曲线应根据电流互感器铭牌参数确定施加电压，二次电阻r2 可用二次直流电阻r2 替代，漏抗x2 可估算，电压与电流的测量用方均根值仪表。电压等级不同估算。

x2 估算值见表E.0.1：

P级绕组的V-I(励磁)曲线应根据电流互感器铭牌参数确定施加电压，二次电阻r2可用二次直流电阻替代，漏抗X2。可估算，电压与电流的测量用方均根值仪表。

x2估算值见表E.O.1。

表E.0.1     X2估算值

电流互感器额定电压

独立结构

GIS及套管结构

≤35kV

66～10kV

220～500kV

X2估算值(Ω)

O.1

O.15

O.2

O.1

例如：

参数：电流互感器额定电压220kV，被检绕组变比1000/5A ，二次额定负荷50VA，cosΦ=0.8，10P20，则：

额定二次负荷阻抗ZL=( 50VA/5 A ÷5A)(0.8+j0.6)=1.6+j1.2Ω

P级励磁曲线的测量与检查

请点击此处输入图片描述

二次阻抗Z2≈

P级励磁曲线的测量与检查

请点击此处输入图片描述

+jx2=0.1+j0.2

其中

P级励磁曲线的测量与检查

请点击此处输入图片描述

 为直流电阻实测值

那么，根据已知铭牌参数“10P20”，在20 倍额定电流情况下线圈感应电势：

E∣20In=20×5|(Z2+ZL)|=100|1.7+j1.4|= 100 √(1.72 +1.42 )=220V 。

如果在二次绕组端施加励磁电压220V 时测量的励磁电流I0>0.1×20×5A=10A 时，则判该绕组准确限值系数不合格。

参数：电流互感器额定电压220kV，被检绕组变化lOOO/5A,二次额定负荷50V·A，COSφ5=0.8，10P20，则：

额定二次负荷阻抗ZL=(50VA÷5A)×(0.8+j0.6)=1.6+j1.2Ω

二次阻抗Z2≈r2+jx2=O.1+j0.2

其中r2为直流电阻实测值。

那么，根据已知铭牌参数“10P20”，在20倍额定电流情况下线圈感应电势：

E∣20In=20×5|(Z2+ZL)|=100|1.7+j1.4|= 100√(1.72 +1.42 )=220 V

如果在二次绕组端施加励磁电压220V时测量的励磁电流I0 >O.1×20× 5A=10A时,则判断该绕组准确限值系数不合格。

2  模拟二次负荷法：

进行基本误差试验时，如果配置相应的模拟二次负荷可间接核对准确限值系数是否满足要求，例如：

电流互感器铭牌参数同上，在正常的差值法检测电流互感器基本误差线路上，将二次负荷Z 'L 取值改为(20-1)Z2+20 ZL 取可，即：

Z 'L=（20－1）Z2 +20 ZL = 19 ×（0.1+ j0.2）+ 20（1.6 + j1.2）= 33.9 + j27.8Ω （E.0.1）

在接入Z 'L时测量额定电流（这里为1000A ）时的复合误差√（f2 +δ2%）大于10% ，则判为不合格，其中δ单位取厘弧。

电流互感器铭牌参数同上，在正常差值法检测电流互感器基本误差线路上，将二次负荷 Z 'L取值改为（20—1）Z2+ZL即可：

Z 'L=（20－1）Z2 +20 ZL = 19×（0.1+ j0.2）+ 20（1.6 + j1.2）= 33.9 + j27.8Ω（D.1）

在接入Z 'L时测量额定电流（这里为1000A）时的复合误差√（f 2 +δ2%）大于10%，则判为不合格，其中δ单位取厘弧。                                      （E.0.1）

注：1 由于间接法测量没有考虑一次导体及返回导体电流产生的磁场干扰影响，通常间接法测量合格的互感器再用直接法核查，其结果不一定合格；间接法测量不合格的互感器直接法测量其结果基本上不合格，但是间接法测量方法简单易行；

 2 有怀疑时，宜用直接法测量复合误差，根据测量结果判定是否合格。

E.0.2  电流互感器暂态特性的核查，应满足下列要求：额定电压为330kV及以上电压等级独立式、GIS和套管式电流互感器，线路容量为30×104kW及以上容量的母线电流互感器及容量超过120×104kW的变电站带暂态性能的各种电压等级的电流互感器，其具有暂态特性要求的绕组应根据铭牌参数，采用低频法或直流法测量其相关参数，核查是否满足相关要求。
