一．试验目的：

(1)检查全绝缘变压器的纵绝缘,如线圈的匝间、层间和段间等。

(2)检查分级绝缘变压器的主绝缘和纵绝缘,主绝缘指线圈对地、相间及不同电压等级的绕组间的绝缘。

(3)由于在做全绝缘变压器的交流耐压试验时,只考验了变压器主绝缘电气强度,而纵绝缘并没有承受电压,所以要做感应耐压试验。许多大中型变压器中性点是降低绝缘水平的,如110kV、220kV级的变压器,其中性点分别为35kV和110kV级绝缘,这种称为中性点分级绝缘或称半绝缘的变压器,不能采用一般的外施高压法试验,只能采用感应耐压试验,最好能同时满足主绝缘和纵绝缘试验的要求。

2.感应耐压试验的频率要高于工作频率的原因分析 GB1094.3-2003《电力变压器第3部分:绝缘水平、绝缘试验和外绝缘空气间隙》和GB1094.11—-2007电力变压器第11部分:干式变压器》的规定,变压器感应耐压试验电压应等于2倍额定电压。

因为变压器在额定频率(如50Hz)的额定电压下,铁芯的伏安特性曲线已接近饱和部分(弯曲点),若用额定频率的试验电压在试品的一侧施加2倍额定电压的试验电压,则空载电流会急剧增加,达到不能允许的程度。为了施加2倍的额定电压,又不使芯磁通饱和,多采用增加频率的方法，即倍频耐压方法。

二．试验电源的选择和操作

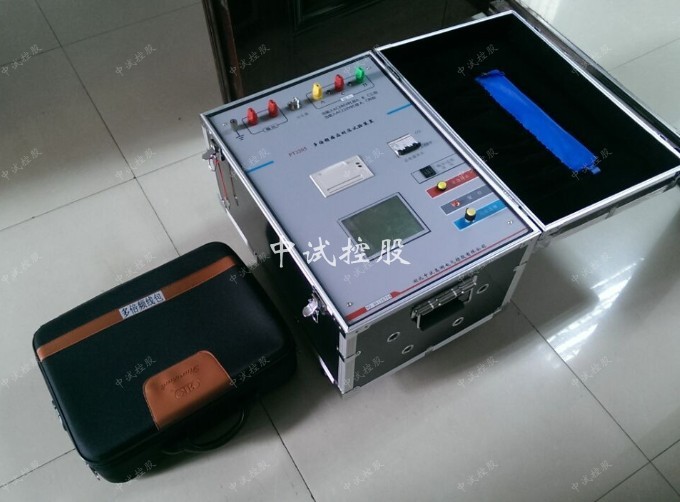

目前用的较多的是150HZ电源，称为三倍频电源或多倍频电源。中试控股集团三倍频电源发生器属于变压器  互感器感应耐压试验专用仪器。

分体式三倍频电源发生装置试验方法
