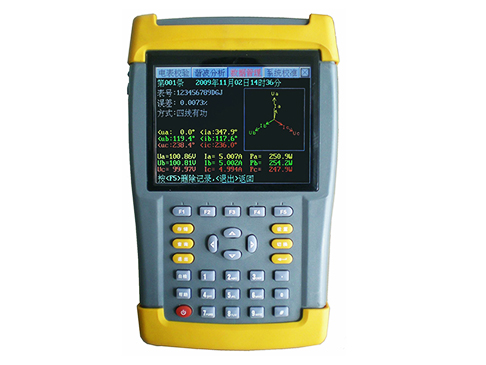

电能表校验仪是中试控股集团开发研制的集电参量测量、电能表校验、CT变比测量、故障分析为一体的高精度测量仪器。内置虚拟负载，通过开关投切，方便小负荷时电能的正常测试。多参量显示、电能表校验、CT变比测量、校验数据存储、真时钟、按键调节系数等功能为低压计量装置的故障分析提供了有利的判断依据，同时为电力部门查窃漏电、查找计量装置故障、正确计量、追补电量提供了有利的检测手段。下文我们简单介绍一下该仪器的使用方法。

1．正确接线

将电压线的插棒按颜色分别接到电压接线端子上，另一端的鳄鱼夹分别接到两根电压线（火线和零线）上，液晶显示应正常，如不正常，按一下‘复位’键使其正常；将电流钳卡在被测表电流线上，注意电流钳有红点的面为极性端，一定要使电流从极性端流入，注意钳形互感器的钳口面应保持清洁、干净、无杂物，以保证钳口闭和良好。

2．光电和手动校验

如选择光电校验方式，则将光电采样器插头插在光电头插座上，光电采样器扣在被测表上，即可自动进行校验；如选择手动校验方式，则不能接光电采样器，通过键盘中的‘手动’键进行校验。

3．使用实例

现场检测一低压计量设备，内装CT和单相有功电能表（表号为54321），量限为220V，5A，电能常数1200，CT比值为15/5。

．测量电表误差：将电压线接好，卡好电流钳，选择参数测量屏观察电压电流功率是否正常，接好光电采样器，选择误差校验功能项，输入常数为1200，圈数为6，校验

开始；如不接光电采样器，则按手动开关开始校验。

测量CT变比：首先，进入CT变比测量屏，将电流钳档位选对后卡在CT的一次侧，待测试电流稳定后，按‘确定’键保存CT一次侧电流并开始测量CT二次侧电流，将电流钳换到CT的二次侧,待测试电流稳定后，按‘确定’键保存CT二次侧电流并计算出CT变比显示在相应位置。

存储记录：在测量误差后，选中‘添加记录’功能，输入被测表的表号54321，按<</span>确定>键保存记录。
