高压分压器使用说明:
本设备的分压器由两级分压筒组合而成,使用时必须将两部分可靠连接。
1.打开铝合金箱,取出分压器筒、均压球、专用数字测量仪表及专用电缆线。

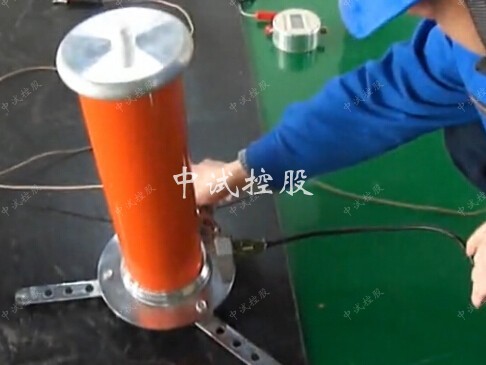

2.将有底座的分器筒安全可靠放置,依次装上第二节分压器筒及均压球(见图1)。
3.在分压器底座“地线”接线柱上牢固地接上地线。
4.将被测高压引线与分压器顶端均压球牢固连接。
5.将专用电缆线的一端插入分压器的输出孔中,直流高压分压器另一端插入测量仪表的电压测量孔中,注意插紧接牢。
6.根据所需测量的高压,选择测量仪表所掷位置。
7.加载高压并记录数据。
8.降压一段时间后,直到测量仪表显示为零时,主可拆除实验线路。
直流高压分压器注意事项
1.本设备使用时周围不得有任何杂物,以免影响测量精度。
2.严格注意保持操作距离,确保操作安全。
3.检查各部位联接可靠,特别是地线的牢固联接。
4.测量完毕后直至仪表测量显示为零方可进入现场。
5.严禁超压使用,并注意表面的清洁,不使用时应放在阴凉干燥处。
高压分压器技术指标:
1.符合标准:DL/T 846.1—2004
2.电压等级:AC:200kV DC:200kV
3.测量准确度: AC:±1.5%
DC:±1.0%
4.工作环境: 温度:-5℃—40℃
湿度:≤85%
5.输入阻抗:800MΩ
6.输出阻抗:0.8MΩ
7.高低压分压比:1 000:1
高压分压器技术参数:
型号 |
交流/直流电压 |
测量准确度 |
重量 |
ZSFRC50 |
50KV |
1.0 |
4.5Kg |
ZSFRC100 |
100KV |
1.0 |
6Kg |
ZSFRC150 |
150KV |
1.0 |
7Kg |
ZSFRC200 |
200KV |
1.0 |
|
高压分压器售前承诺
本公司产品均通过国家计量院、电科院及相关单位检验合格;凡在本公司购买产品的用户可将设备送往当地电科院及相关单位检测,如有送检不合格,全额退款!
型号 |
交流/直流电压 |
测量准确度 |
重量 |
ZSFRC50 |
50KV |
1.0 |
4.5Kg |
ZSFRC100 |
100KV |
1.0 |
6Kg |
ZSFRC150 |
150KV |
1.0 |
7Kg |
ZSFRC200 |
200KV |
1.0 |
|
