概述
　　电缆故障测试仪主要作用于通过低压脉冲法和高压闪络法能对电缆的高阻闪络故障,高低阻性的接地,短路和电缆的断线,接触不良等故障进行测试,可准确测定故障点的精确位置,特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆,仪器具有双屏显示功能,即可用笔记本电脑进行测试与管理,也可独立采用液晶显示方式进行操作,如果对以下有什么疑问,有什么不明白的地方,推荐你可以去一个厂家:电缆故障测试仪

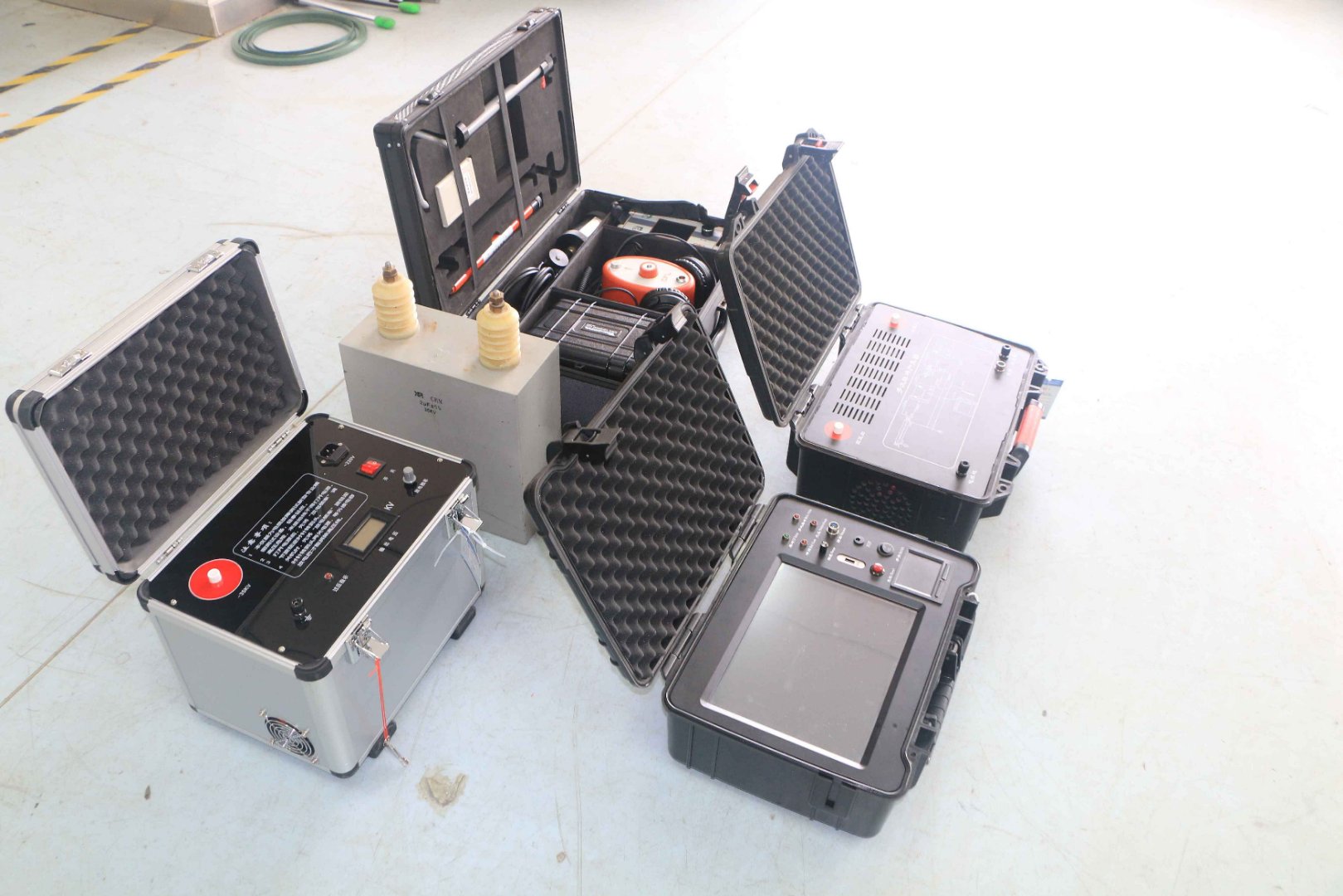

系统组成
　　1.电缆故障测试仪主机
　　2.电缆路径及故障定点仪
　　3.电缆故障一体化高压发生器
　　4.电缆识别仪
　　5.高压电缆安全刺扎器
　　6.高压设备：电流取样器、电缆故障一体化高压发生器、脉冲电容器、成套专用测试线等。
　　电缆故障测试仪是一套综合性的电缆故障检测设备。用于电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试，以及同轴通信电缆和市话电缆的开路、短路故障的精确测试。还可以测试电缆路径、埋深，以及电波测速，核定电缆长度等，并可建立电缆档案以便日常维护管理。
　　该仪器采用多种探测方式，应用当代最先进的电子技术成果。采用计算机技术及微电子技术，具有智能化程度高、功能齐全、使用范围广、测试准确、使用方便等特点。
可测电缆故障的种类
　　开路、短路、接地故障以及高阻泄漏性故障和高阻闪络性故障。特点适用测试各种型号、不同等级电压的通信电缆和电力电缆。
主要特点
　　电缆故障测试仪具有以下显著特点：
　　1、功能齐全，测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法进行探测，可测试电缆的各种故障，对电力电缆的闪络及高阻故障无需烧穿而直接测试。如配备声点仪，可准确测定故障点的位置
　　2、测试精度高。仪器采用高速数据采样技术，读取分辨率1m。智能化程度高。测试结果以小型及数据自动显示在大屏幕液晶显示屏上，判断故障直观。并配有菜单显示操作功能，无需对操作人员作专门的训练。
　　3、具有波开及参数存储、调出功能。采用非易失性器件，关机后波形、数据不易失。
　　4、具有双踪显示功能。可将故障电缆的测试波形与正常波形进行对比，有利于对故障的进一步判断。
　　5、具有波形扩展比例功能。改变波形比例，可扩展波形进行精确测试。
　　6、控制测量光标，可自动沿线搜索，并在故障波形的拐点处自动停下。
　　7、可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。
　　8、具有打印功能。将测试的结果打印存档。
主要技术参数
　　1.测试距离不小于10公里。
　　2.故障点定位误差小于0.5米。
　　3.电缆路径探测不小于10公里。
　　4.主机初测误差小于2%。
　　5.主机电源：AC 220V 50HZ ±10%
　　6.主机体积：350×250×220（毫米）
　　7.主机重量：5千克
　　8.定点仪电源：DC 9V
　　9.定点仪体积：170×135×60（毫米） （不含探头、耳机）
　　10.定点仪重量：0.5千克（不含探头、耳机）
路径及故障定点仪
　　它是由发射机和接收机及感应式探头、电位差式探测架等组成。仪器采用电磁感应方法对光缆、电缆进行路由寻迹及埋深测试，采用电位差方法对光缆、电缆进行故障定位测试。适用于具有金属导体（线对、护层、屏蔽层）的各种光缆、电缆的路由、埋深及对地绝缘不良点的定位测试。它是邮电通信系统以及部队、铁路、矿山、油田、机场、航运等单位的线路故障专用测试仪。
仪器的特点
　　1. 接收灵敏度高
　　2. 静态漂移小3. 抗干扰能力强
　　4. 准确度高、工作稳定
　　5. 交直流两用
　　6. 液晶数字显示
主要技术指标
　　1. 探测路由及故障最远定位距离：线径小于0.5电缆为3km，其它电缆可达20 km。
　　2. 准确定点的故障绝缘阻值：0-50MΩ。
　　3. 定位测试准确度：≤±10cm
　　4. 探测电缆深度：≤3m
