三相变压器的种类及结构

电力变压器是一个静止的电器，它是由绕在同一个铁心上的两个或两个以上的绕组组成的，绕组之间通过交变的磁通相互联系着。它的功能是把一种等级的电压与电流变成为同频率另一种等级的电压与电流。通常电厂发出的都是三相交流电，所以输电都采用三相变压器。 三相变压器按结构主要分为三铁心柱变压器（心式）和三相变压器组（组式）变两种，它们的结构如下：

1.1三相变压器组（组式)

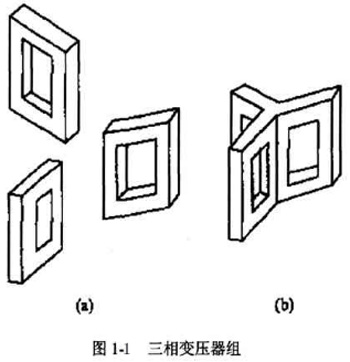

简单的说三相变压器组就是由三个单相变压器并联组成，其结构见图1-1

1.2三铁心柱变压器（心式)

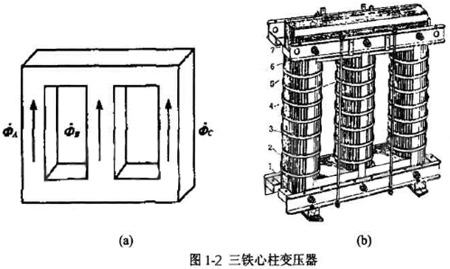

通常是三个铁心柱在同平面上，其结构见图1-2

这两种变压器在实际应用中部有各自的特点,连线的次序也略有不同。

三相变压器空载电动势波形实验

在分析单相变压器的空载运行时指出，由于磁路存在着饱和现象，当主磁通为正弦波时，励磁电流为尖顶波，其中除基波外还主要包含有三次谐波。但在三相变压器中，三次谐波电流在时间上相位相同，它能否流通与三相绕组的连接方式有关。而三相变压器空载测试可以采用变压器空载特性测试仪，变压器空载特性测试仪适用于变压器空载损耗和负载损耗参数测量。中试控股生产的变压器空载特性测试仪可对各种变压器的空载电流、空载损耗、短路损耗、阻抗电压等一系列参数可进行精密的测量。变压器空载特性测试仪具备有自动切换，大屏幕显示，触摸按键操作简便的优点，是变压器生产企业，电力检修企业必不可少的检修测试仪。

如果原绕组为Y接法，则3次谐波电流不能流通，即使电源电压(线电压)为正弦波，相绕组端的电动势也不一定是正弦波。

在三相变压器组中，3次谐波磁通与纂波磁通一样在主磁路中流通，其磁阻小，故三次谐波磁通较大，3次谐波电动势相当大，导致相电动势波形严重畸变，所产生的过电压可能危害绕组的绝缘。因此，三相变压器组不能采用Y，y连接。对三相芯式变压器三次谐波磁通不能在主磁路中闭合，只能沿铁芯周围的油箱壁等形成闭路。由于该磁路磁阻大，故三次谐波磁通很小，可以忽略不计，主磁通及相电动势仍可近似地看做正弦波。因此，三相芯式变压器可以接成Y，y连接，这种接法的三相芯式变压器其容量一般不超过1800kvA。

Y，d连接的三相变压器:在Y，d连接中，由原边提供了磁化电流的基波分量，由副边提供了磁化电流的三次谐波分量，相电动势波形仍接近正弦波。

三相变压器的联结组别

三相变压器空载电动势波形畸变还和变压器的联结组别有关系，三相变压器中，三个相高压绕组的首端用A、B、C表示，低压绕组的首端用a、b、c表示：三个相的尾端相应地用X、Y、Z和x、y、z表示。首端A、B、C为高压绕组引出端，首端a、b、c为低压绕组引出端。三相绕组联成星形（Y）联结或三角形（D）联结，当联成Y联结时，将三个尾端X、Y、Z或x、y、z联在一起为中点。若要把中点引出，则以“N或n”标志。

三相变压器每相的相电动势即为该相绕组电动势，其有效值用E表示。线电动势是指引出端的电动势，如线电动势E&AB就是从A到B的电动势，E&BC是从B到C的电动势，E&CA是从C到A的电动势。在三相对称系统中,Y或D联结的三相绕组，其相电动势与线电动势之间的关系随绕组联结方式不同而不同。

变压器的并联运行

电力变压器在实际中常常采用并联的运行方式，变压器并联运行的理想条件如下:

a、各变压器高、低压边的额定电压分别相等，即各变压器的变比相等；b、各变压器的联结组相同；c、各变压器的短路阻抗标么值z口相等，且短路电抗与短路电阻之比相等。其中条件b必须严格保证。并联运行时负载的分配与短路阻抗标么值成反比。
