防跳是防止“断路器跳跃”的简称。跳跃是指由于合闸回路手合或遥合接点粘连等各种原因，造成合闸输出端一直带有合闸电压，合闸回路长时间导通。当断路器因故障跳开后，会马上又合上，断路器出现反复合闸一一分闸一一合闸的现象。对这类现象被称为“断路器跳跃”。一旦发生断路器跳跃，会导致断路器损坏，严重的还会造成断路器爆炸，所以防跳功能在操作回路里具有十分重要的作用。断路器的防跳及检修可以使用断路器安秒特性测试仪，中试控股生产的直流断路器安秒特性测试仪是专为变电站试验、检修、维护工作而设计断路器安秒特性测试仪器，500A直流断路器安秒特性测试仪满足直流断路器的超载和短路特性测试，从而提高变电站直流系统的健康水平，避免直流配电网络出现越级跳闸和引发的大面积停电事故。下面介绍关于断路器本体防跳回路分析情况。

断路器本体防跳回路分析

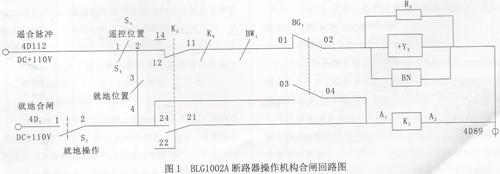

断路器操作机构上装设防跳功能主要是为防止进行就地操作时，由于断路器的合闸脉冲接点不能正确的进行切换，从而出现断路器的多次重复分合闸现象。这种现象的出现，对断路器机构会有极大的损伤。在进行就地合闸时，本体防跳装置能有效的起到断路器防跳作用。由于操作箱内部的防跳装置只有遥控或保护给合闸脉冲时，才有效的起到防跳作用，就地操作就自动解除操作箱防跳作用。因此断路器的本体回路中就必须设计有防跳功能。BLG1002A断路器本体防跳回路如下图：

1、合闸回路元件介绍

如上图所示，K3为防跳继电器，断路器在分位时，K3(12、11)常闭接点闭合。K9为低气压闭锁接点，在低气压时接点打开。BW1为弹簧未储能接点，在弹簧未储能时打开。BG1为断路器位置辅助接点，断路器分位时(01、02)接点闭合，(03、04)接点打开，断路器在合位时(01、02)接点打开，  (03、04)接点闭合。

2、合闸过程分析

操作机构遥合脉冲经经位置遥控就地切换开关S4，之后通过合闸回路的防跳接点K3(12、11)、低气压闭锁接点K9、弹簧未储能接点BW1及断路器的位置辅助接点BG (01，02)，将电压加于断路器的合闸线圈+Y3上，合闸线圈+Y3动作，从而实现断路器的合闸。

3、防跳回路分析

(1)断路器处合位后，断路器位置辅助触点BG1发生变位，BG1(1、2)常闭接点打开，BG1(03、04)常开接点闭合。

(2)防跳继电器K3经断路器位置辅助接点BG1(03、04)常开接点闭合后励磁，合闸回路中K3常闭接点K3(12、11)开断，K3常开接点K3(24、21)闭合，合闸回路被断开。

(3)防跳继电器K3经常开接点K3 (24、21)闭合后依然持续励磁，使K3的常闭接点K3(12、11)保持开断，截断断路器的合闸回路。

(4)断路器合闸以后，如果由于故障原因导致断路器跳闸，由于此时合闸信号未返回，4D112端子一致有合闸脉冲或就地合闸把手未复位，此时断路器跳闸后，辅助接点BG1的常闭触点(01、02)闭合，常开触点(03、04)打开，断路器位置触点满足合闸条件，但由于防跳继电器K3常开触点K3 (24、21)闭合，K3自保持励磁，K。常闭接点K3(12、11)开断，切断断路器的合闸回路，此时断路器不合闸。

(5)返回过程。断路器正常完成合闸后，4D112端子无合闸脉冲或手合把手S1返回，切断了断路器合闸回路的正电源，防跳继电器K3返回，恢复到正常状态。完成一个循环的断路器防跳动作过程。

4、断路器本体防跳回路总结

在断路器本体加装防跳回路后，在断路器的位置辅助接点切换后，接通防跳继电器，使防跳继电器启动，截断合闸回路的电源。防跳回路启动后，出现合闸脉冲接点粘死的情况时，断路器的合闸回路已经被防跳继电器断开，不能再次进行合闸，断路器的放跳跃功能从而得到了实现。
