Z型变压器特点

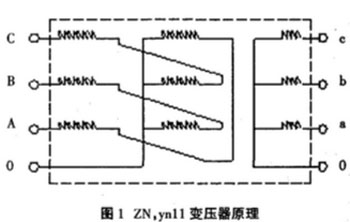

1、Z型变压器在结构上与普通三相芯式电力变压器相同，只是每相铁芯上的绕组分为上、下相等匝数的两部分，接成曲折形连接。接线方式不同，又分为ZN，yn1和ZN，yn11两种形式。ZN，yn11原理接线如图1所示。

2、Z型接地变压器同一柱上两半部分绕组中的零序电流方向是相反的，因此零序电抗很小，对零序电流不产生扼流效应。当Z型接地变压器中性点接入消弧线圈时，可使消弧线圈补偿电流自由的流过。因此Z型变压器被广泛用作接地变压器。

Z型变压器因其零序阻抗大，中性点平衡电流小及防雷性能优良，且可在高压侧营造出中性点，配合消弧线圈，可减小配电网中的电容电流，故广泛用于配电网中，起着接地变及所用变的作用。测量变压器变比（包括Z型变压器变比）是电气交接试验中重要的试验项目，是检查变压器能否满足要求的依据，测量变压器变比具有重要意义。

Z型变压器变比测试方法

关于对Z型变压器的测试推荐使用变压器变比测试仪，该变压器变比测试仪属于现代电力工业部门最理想的变压器变比测试设备。多功能变压器变比测试仪适用用于电力系统的三相变压器测试，针对Z型绕组变压器、整流变压器和铁路电气系统的斯科特、逆斯科特、平衡变压器也能准确的测量变比及误差。变压器变比测试仪以其优良的性能深受用户好评，畅销国内。

1、接线原理及相量图

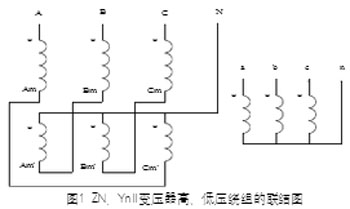

我们以Zn，Yn11󰀠Z型变压器为例，简单介绍Z型变压器的接线原理如图1所示，每相铁芯柱上布有两只高压线圈，高压绕组每一相均由两只在不同铁芯柱上的高压线圈联结而成，如A相铁芯柱上套有高压绕组AAm、Am`N和低压绕组an，其他两相也套有相应绕组。

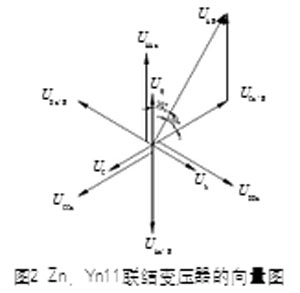

AAm、与NAm`绕向相同，为同极性，根据高、低压侧各绕组的极性及其相互联结关系，以低压Ua、Ub、Uc为基准相量，如图2所示。高低压侧各相量间关系：UAAm=UBBm=UCCm；UAm`N=UBm`N＝UCm`N；Uan=Ubn=Ucn；Uab=Ubc=Uca；Uan=Uab/√3；Ubn=Ubc/√3；Ucn=Uca/√3；

UAN=UAAm+UCm'N
UBN=UBBm+UAm'N
UCN=UCCm+UBm'N

2、变压器变比电桥测试原理

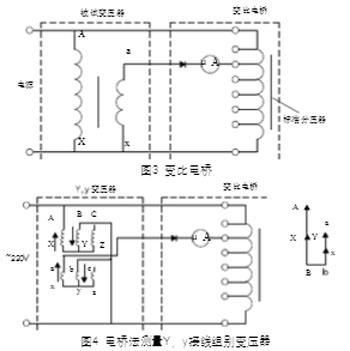

变比电桥实际上是一个标准分压器，如图3所示，电桥平衡的条件是：加在被试变压器高压侧即电桥标准分压器上的电压，经分压后与变压器低压侧电压相等，且高低压绕组极性相同，经调节后电桥平衡，检流计为零，表明标准分压器上的分电压与Uax相等，且高低压绕组极性相同。电压比K等于标准分压器上的电压UAX与标准分压器上的分电压Uax的比值，即K=UAX/Uax。

对于Y，y接线组别的普通变压器测试变比时，接在电桥上的电压是高、低压相电压的2倍，如图4所示，其比值与线电压比相等，也就是2UAX/2Uax=UAX/Uax=UAB/√3/Uab/√3=UAB/Uab，电桥平衡时，分压器的比率就是线电压比。

采用变比电桥能方便地测量三角形（D）、星形（Y）联结的变压器电压变比，但对Zn型变压器变比的测试比较困难，结合Zn型变压器的接线原理、结构及相量图，展开分析。
