当两台并列运行的变压器二次侧空载电压相差为额定电压的1%时，两台变压器绕组中环流将达到额定电流的10%左右时，会增加变压器的损耗，占据变压器的容量。因此变比的差值应限制在一定范围之内。测定变压器变比的方法有电桥法，双电压表法和标准互感器法。变压器变比测定的理想设备是变压器变比测试仪，变压器变比测试仪是电力系统、变压器生产厂家和铁路电气系统进行变压器变比、组别、极性、以及角差测试的理想测试仪。中试控股的变压器变比测试仪可自动产生幅值稳定、相位恒定的三相、两相、或单相标准电源。变压器变比测试仪内部具有过流保护功能，测试结果不受工频电源频率及幅值波动的影响。变压器变比测试仪尤其适用于特种变压器的变比及相位差测试，全自动变比测试仪实行了真正意义上的三相同时测量。

变压器变比试验目的

1、检查变比是否与铭牌相符，以保证正确的电压变换；2、检查电压分接开关指示是否正确；3、检查变比，即检查各绕组的匝数比，可判断变压器是否存在匝间短路；4、测出三相变压器本身变比的不平衡程度，确定零序分量的大小；5、获得准确的变比，以判别变压器都是否可以并列运行。

变压器变比试验电路分析

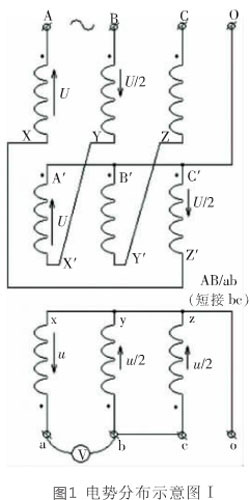

（以 AB/ab 相，短接低压 b-c为例）从图1可以看出，变压器在高压侧A相线端与B相线端之间施加试验电压后，通过 B-Y-X′-A′- C′-Z′-X-A各段绕组构成励磁回路，三相心式结构的铁心柱，低压侧b、c 两相线端短接后，B、C 两相铁心柱上的磁通大小相等，均为相铁心柱上的磁通方向相反，磁通分布示意图如图2所示。由法拉第电磁感应定律可知，B、C两相对应绕组上感应的电势相等， 试验电路电势分布如图所示。

变压器变比值计算：

假设产生最大磁通相的高压侧每段绕组试验电压为U，则：

高压侧其他两相的每段绕组实验电压为U/2，低压侧最大磁相的感应相电压为u，其他两相的低压侧感应相电压为u/2。从图1的电势分布图中可以看出：

高压侧施加电压UAB=3U，低压侧感应电压Uab=1.5u，当最大相磁通达到额定最大磁通时，即得到空载额定电压比K，此时：

可见，ZNyn11联结变压器AB/ab相（短接低压侧b-c）的变比试验方法与YNd11联结的接线方式相同、变比值相等；另外两相类推，变压器可参照YNd11联结进行变比试验。

AB/ab 相的变比试验，也可采用短接低压a-c的方法进行试验，但变比值为上述方法的一半。采用该方法试验时， 其中有一段绕组的感应电势方向与另外三段绕组相反，当它多绕（或少绕）匝数的同时， 另有一段绕组也多绕（或少绕）一定的匝数，且高压侧串联的励磁电路叠加后的感应电势与匝数正确时的感应电势相等时，则试验电路不能发现其中的隐患。另外，在非试相高压线端B-C之间感应的电压是施加电压的2倍，存在一定的安全隐患，试验电路 不合理。

此外，还可采用低压侧c相开路的方法进行试验，但试验结果类似于YNd11联接变压器低压b-c未短接时的现象一样，电桥工作状态不稳定，无法顺利进行试验。
